Штангенглубиномеры серий 606, 615, 616
| Номер в ГРСИ РФ: | 65066-16 |
|---|---|
| Категория: | Штангенглубиномеры |
| Производитель / заявитель: | Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
Штангенглубиномеры серий 606, 615, 616 (далее по тексту - штангенглубиномеры) предназначены для измерений глубины элементов деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65066-16 |
| Действует | по 09.09.2031 |
| Наименование | Штангенглубиномеры |
| Модель | серий 606, 615, 616 |
| Приказы |
№1123 от
09.06.2026
— О продлении срока действия утвержденных типов средств измерений
№2142 от
21.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7851e28a-d65a-d9a7-de0f-ecdd00cb72a1 |
Производитель / Заявитель
Genertec Harbin Measuring & Cutting Tool Co., LTD, КИТАЙ, 150040, 44, Heping Road Harbin
Поверка
| Методика поверки / информация о поверке |
Штангенглубиномеры серий 606, 615, 616. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4191
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4075 (97%) |
| Неуспешных поверок (СИ непригодно) | 116 (3 %) |
| Актуальность информации | 10.11.2026 |
Поверители
Скачать
|
65066-16: Описание типа
2016-65066-16.pdf
Файл устарел
|
Скачать | 120 КБ | |
|
65066-16: Методика поверки
2016-mp65066-16.pdf
Файл устарел
|
Скачать | 682 КБ | |
|
65066-16: Описание типа
2016-65066-16-1.pdf
Файл устарел
|
Скачать | 120 КБ | |
|
65066-16: Методика поверки
2016-mp65066-16-1.pdf
Файл устарел
|
Скачать | 682 КБ | |
|
65066-16: Методика поверки
2016-mp65066-16-2.pdf
Файл устарел
|
Скачать | 682 КБ | |
|
65066-16: Описание типа
2016-65066-16-2.pdf
|
Скачать | 120 КБ | |
|
65066-16: Описание типа
2026-65066-16.pdf
|
Скачать | 213.4 КБ | |
|
65066-16: Методика поверки
2016-mp65066-16-3.pdf
|
Скачать | 682 КБ |
Описание типа
Назначение
Штангенглубиномеры серий 606, 615, 616 (далее по тексту - штангенглубиномеры) предназначены для измерений глубины элементов деталей.
Описание
Штангенглубиномеры изготавливаются следующих серий:
606 - с отсчетом по нониусу;
615 - с цифровым отсчетным устройством;
616 - с отсчетом по круговой шкале.
Принцип действия штангенглубиномеров серии 606 (рисунок 1) - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенглубиномера.
Принцип действия штангенглубиномеров серии 615 (рисунок 2) - механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенглубиномера. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенглубиномеров осуществляется от встроенного источника питания.
Принцип действия штангенциркуля серии 616 (рисунок 3) - механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Опломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.
Все подвижные элементы штангенглубиномеров снабжены стопорными винтами.

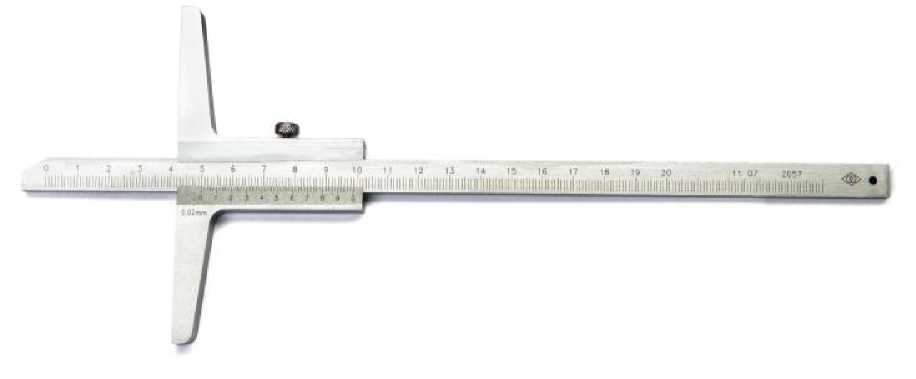

Рисунок 1 - Общий вид штангенглубиномеров серии 606

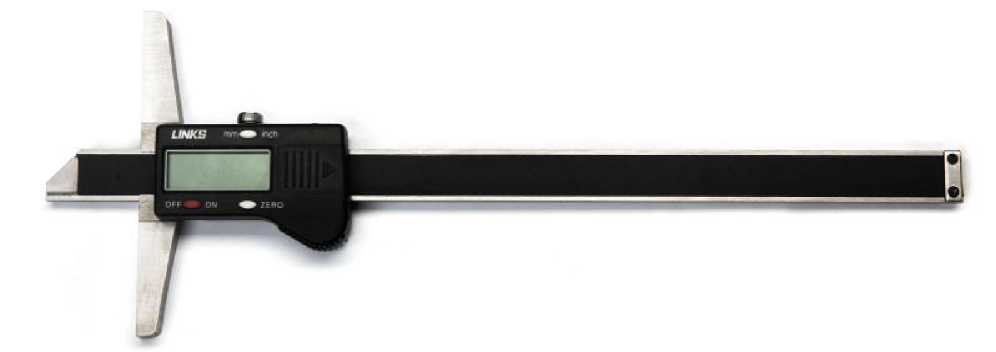

Рисунок 2 - Общий вид штангенглубиномеров серии 615
Рисунок 3 - Общий вид штангенглубиномеров серии 616
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики штангенглубиномеров
серии 606
|
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности, мм |
Длина измерительной поверхности рамки, мм, не менее |
Габаритные размеры (ДхВхШ), мм, не более |
Масса, кг, не более |
|
от 0 до 160 |
0,05 |
±0,05 |
100 |
240x100x9,5 |
0,20 |
|
от 0 до 200 |
0,02 |
±0,02 |
100 |
280x100x9,5 |
0,22 |
|
0,05 |
±0,05 |
280x100x9,5 | |||
|
от 0 до 250 |
0,05 |
±0,05 |
100 |
330x100x9,5 |
0,24 |
|
от 0 до 300 |
0,02 |
±0,02 |
100 |
380x100x9,5 |
0,26 |
|
0,05 |
±0,05 |
380x100x9,5 | |||
|
от 0 до 400 |
0,05 |
±0,07 |
100 |
480x100x9,5 |
0,30 |
|
от 0 до 500 |
0,02 |
±0,04 |
100 |
580x100x9,5 |
0,33 |
|
0,05 |
±0,07 |
580x100x9,5 | |||
|
от 0 до 1000 |
0,02 |
±0,07 |
300 |
1080x100x12 |
2,70 |
|
0,05 |
±0,10 |
1080x100x12 | |||
|
от 0 до 1500 |
0,02 |
±0,10 |
300 |
1720x300x12 |
3,20 |
|
0,05 |
±0,15 |
1720x300x12 |
Таблица 2 - Основные метрологические и технические характеристики штангенглубиномеров
серии 615
|
Диапазон измерений, мм |
Шаг дискретност и, мм |
Пределы допускаемой абсолютной погрешности, мм |
Длина измерительной поверxности рамки, мм, не менее |
Габаритные размеры (flxBxffl), мм, не более |
Масса, кг, не более |
|
от 0 до 200 |
0,01 |
±0,03 |
100 |
280x100x20 |
0,23 |
|
от 0 до 300 |
±0,04 |
100 |
380x100x20 |
0,27 | |
|
от 0 до 500 |
±0,05 |
100 |
580x100x20 |
0,36 |
Таблица 3 - Основные метрологические и технические характеристики штангенглубиномеров
серии 616
|
Диапазон измерений, мм |
Цена деления круговой шкалы, мм |
Пределы допускаемой абсолютной погрешности, мм |
Длина измерительной поверxности рамки, мм, не менее |
Габаритные размеры (flxBxffi), мм, не более |
Масса, кг, не более |
|
от 0 до 200 |
0,02 |
±0,03 |
100 |
285x100x18 |
0,28 |
|
от 0 до 300 |
±0,04 |
100 |
385x100x18 |
0,32 |
Допуск плоскостности измерительной поверхности рамки штангенглубиномеров серий 606 и 616 не более 0,006 мм, серии 615 - не более 0,005 мм
Допуск плоскостности измерительной поверхности штанги штангенглубиномера не более 0,005 мм.
Параметр шероховатости измерительной поверхности рамки и штанги Ra < 0,2 мкм.
Средний срок службы штангенглубиномеров не менее 5 лет.
Диапазон рабочих температур, °С...................................................от + 15 до + 25
Относительная влажность воздуха, %, не более..................................................80
Знак утверждения типа
наносят на футляр штангенглубиномеров методом наклейки и на титульный лист паспорта типографским методом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Количество |
|
Штангенглубиномер |
1 шт. |
|
Элемент питания (для штангенглубиномеров серии 615) |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы-изготовителя
