Стенды двухосные автоматизированные СДА
| Номер в ГРСИ РФ: | 65109-16 |
|---|---|
| Производитель / заявитель: | ООО "ИНЕРТЕХ", г.С.-Петербург |
Стенды двухосные автоматизированные СДА (далее по тексту - стенды) предназначены для задания и измерения углового положения и угловой скорости
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65109-16 |
| Действует | по 09.09.2026 |
| Наименование | Стенды двухосные автоматизированные |
| Модель | СДА |
| Модификации |
СДА-15 СДА-2 |
| Приказы |
№973 от
21.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1b96fbe0-2adb-19a9-e5ba-849a38a7b04e |
Производитель / Заявитель
ООО «ИНЕРТЕХ», РОССИЯ, 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92
Поверка
| Методика поверки / информация о поверке |
МП 253-445-2016 Стенды двухосные автоматизированные СДА. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
65109-16: Описание типа
2016-65109-16.pdf
|
Скачать | 151.6 КБ | |
|
65109-16: Методика поверки
2016-mp65109-16.pdf
Файл устарел
|
Скачать | 427.9 КБ | |
|
65109-16: Описание типа
2026-65109-16.pdf
|
Скачать | 186.6 КБ | |
|
65109-16: Методика поверки
МП 253-445-2016
2016-mp65109-16-1.pdf
|
Скачать | 427.9 КБ |
Описание типа
Назначение
Стенды двухосные автоматизированные СДА (далее по тексту - стенды) предназначены для задания и измерения углового положения и угловой скорости
Описание
Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханической системы и блока электроники.
Электромеханическая система представляет собой двухстепенной карданов подвес на каждой оси которого установлены датчик угла и серводвигатель. Оси подвеса реализованы с помощью радиальных шарикоподшипников. На валу внутренней оси установлена планшайба для размещения и закрепления исследуемого объекта.
Электромеханическая система оснащена двумя токосъемниками для обеспечения питанием и съема информации с испытуемого объекта и датчика угла внутренней оси и одним силовым токосъемником для обеспечения питанием сервомотора внутренней оси.
На подвижной планшайбе и неподвижном корпусе установлены разъёмы, соединённые между собой через токосъёмники.
Блок электроники включает в себя систему управления двигателями, блок синхронизации, блок питания и встроенный компьютер, объединенные в едином конструктиве. Блок электроники соединен с электромеханической системой кабелями.
Стенды СДА выпускаются в двух модификациях: СДА-15 и СДА-2, отличающихся погрешностью измерения углового положения планшайбы, диапазоном задаваемых угловых скоростей и грузоподъемностью.
Общий вид электромеханических систем и блока электроники стендов представлены на рисунках 1а, 16 и 2. Пломбирование стендов не предусмотрено.

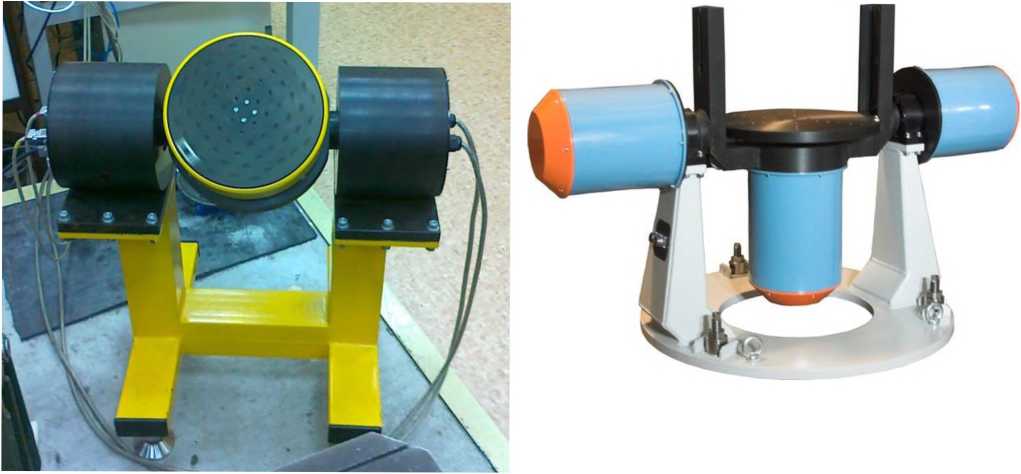

Рисунок 1 - Электромеханическая система стенда С ДА-15 (а) и С ДА-2 (б)

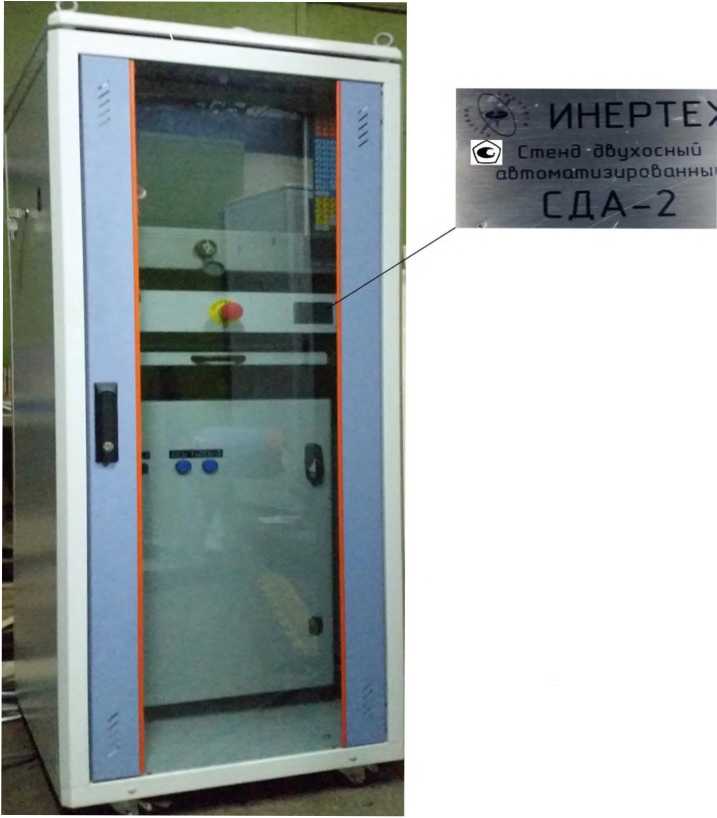

Рисунок 2 - Блок электроники
Программное обеспечение
Программное обеспечение (ПО) является автономным и выполняется на компьютере под управлением операционной системы Microsoft Windows XP/Vista/7.
ПО обеспечивает обработку и хранение измерительной информации, а также формирование команд в систему управления.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения стенда
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
StendControl |
|
Номер версии (идентификационный номер) ПО |
2.0 и выше |
|
Цифровой идентификатор (контрольной суммы исполняемого кода) ПО |
35B2C1,CRC32 |
|
Примечание: - Значение контрольной суммы и название исполняемого файла меняется в зависимости от версии ПО. | |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики стендов
|
Наименование характеристики |
Значение | |
|
С ДА-2 |
СДА-15 | |
|
Диапазон измерений угловых скоростей по оси поворота, ° /с |
±360 |
±720 |
|
Диапазон измерений угловых скоростей по оси наклона, °/с |
±360 |
±720 |
|
Диапазон измерений угловых перемещений по оси поворота, о |
±360 | |
|
Диапазон измерений угловых перемещений по оси наклона, ° |
±360 | |
|
Пределы допускаемой относительной погрешности измерений угловой скорости при измерении на угле 360° по оси поворота, % |
±0,01 | |
|
Пределы допускаемой относительной погрешности измерений угловой скорости при измерении на угле 360° по оси наклона, % |
±0,01 | |
|
Пределы допускаемой абсолютной погрешности измерений углового перемещения по оси поворота, " |
±2,5 |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений углового перемещения по оси наклона, " |
±2,5 |
±15 |
|
Отклонение от перпендикулярности осей вращения, " не более |
30 | |
|
Параметры электропитания: напряжение, В частота, Гц |
380 ±38 50 ± 1 |
230 ± 23 50 ± 1 |
|
Потребляемая мощность, кВт, не более |
20 |
1,5 |
|
Наименование характеристики |
Значение | |
|
С ДА-2 |
СДА-15 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °C |
от + 10 до + 35 | |
|
- относительная влажность воздуха, %, не более |
1 |
15 |
|
Масса, кг, не более | ||
|
- электромеханическая система |
360 |
60 |
|
- блок электроники |
20 |
20 |
|
Габаритные размеры, мм, не более | ||
|
- электромеханическая система | ||
|
- длина |
950 |
400 |
|
- ширина |
1620 |
550 |
|
- высота |
1300 |
600 |
|
- блок электроники | ||
|
- длина |
500 |
500 |
|
- ширина |
500 |
500 |
|
- высота |
700 |
700 |
|
Грузоподъёмность стенда, кг, не более |
50 |
5 |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка до отказа, ч |
10000 | |
Знак утверждения типа
Знак утверждения типа наносится на информационную табличку электромеханической системы фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность стенда.
|
№ пи |
Наименование |
Обозначение |
Количество |
|
1 |
Электромеханическая система |
1 шт. | |
|
2 |
Блок электроники |
1 шт. | |
|
3 |
Комплект соединительных кабелей |
1 шт. | |
|
4 |
Руководство по эксплуатации |
СДА.001 РЭ |
1 экз. |
|
5 |
Паспорт |
СДА.001 ПС |
1 экз. |
|
6 |
Стенды двухосные автоматизированные СДА. Методика поверки |
1 экз.* | |
|
* - один экземпляр в один адрес поставки | |||
Сведения о методах измерений
Сведения о методах измерений приведены в документе «Стенды двухосные автоматизированные СДА. Руководство по эксплуатации» С ДА. 001 РЭ.
Нормативные документы
СДА.001 ТУ «Стенды двухосные автоматизированные СДА. Технические условия»
