Системы информационно-измерительные для автоматизированного учета продуктов в резервуарах МЕТРАН ГСУР-10

Наименование и обозначение типа средств измерений

Регистрационный номер в ФИФОЕИ1)

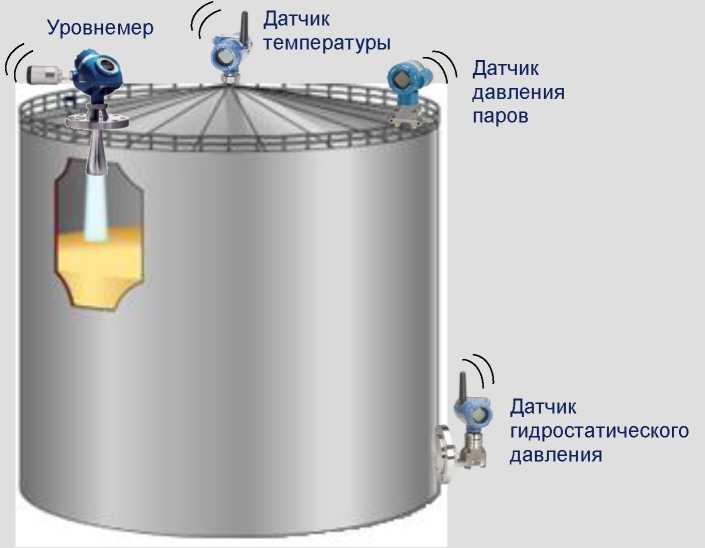

Измерительные каналы уровня

Уровнемеры 5300, модификации 5301, 5302

53779-13

Уровнемеры 5300, модификации 5301, 5302

65554-16

Уровнемеры 5900, модификации 5900С, 5900S

68312-17

Уровнемеры 5408

72214-18

Уровнемеры Метран-740

90990-24

Уровнемеры Метран-730

95219-25

Измерительные каналы уровня подтоварной воды

Уровнемеры 5300, модификация 5302

53779-13

Уровнемеры 5300, модификация 5302

65554-16

Датчики температуры Rosemount 2240 с термопреобразователем сопротивления 765

69485-24

Измерительные каналы температуры

Преобразователи измерительные Rosemount 6442)

56381-14

Датчики температуры Rosemount 6482)

63890-16

Датчики температуры многозонные цифровые МЦДТ 1201

74693-19

Датчики температуры Rosemount 2240 с термопреобразователями сопротивления 565, 765

69485-24

Преобразователи измерительные Метран-27002)

87657-22

Термопреобразователи сопротивления ЭнИ-300 ТСП

78201-20

Измерительные каналы гидростатического давления, давления паров и плотности

Преобразователи давления измерительные 3051S

24116-13

Преобразователи давления измерительные 3051S

66525-17

Преобразователи давления измерительные 3051

14061-15

Датчики давления Метран-150

32854-13

1) Федеральный информационный фонд по обеспечению единства измерений.

2) В качестве первичных измерительных преобразователей используются термопреобразователи сопротивления, внесенные в ФИФ ОЕИ в качестве средств измерений утвержденного типа, имеющие номинальные статические характеристики преобразований (НСХ) по ГОСТ 6651-2009 с классами допуска А, В.

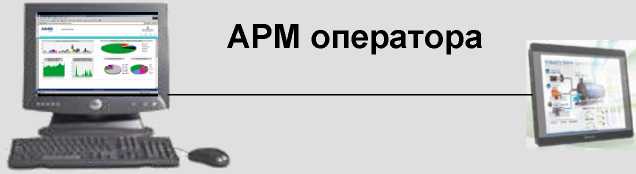

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ГСУР МП

Номер версии (идентификационный номер) ПО

не ниже V1.001

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HTG Master

Номер версии (идентификационный номер) ПО

не ниже V1.001

Наименование характеристики

Значение

Каналы измерений уровня

Диапазоны измерений уровня1), м:

- уровнемеры 5300, модификации 5301, 5302

- уровнемеры 5900, модификации 5900С, 5900S

- уровнемеры 5408

- уровнемеры Метран-740:

- Метран-740А, стержневая антенна

- Метран-740А, рупорная антенна

- Метран-740В

- уровнемеры Метран-730

от 0 до 501) от 0,5 до 401) от 0,2 до 401)

от 0,35 до 151) от 0,2 до 401) от 0,2 до 401)

от 0 до 401)

Пределы допускаемой основной погрешности измерений уровня уровнемером 5300:

- абсолютной погрешности при расстоянии до поверхности измеряемой среды от 0,04 до 10 м включ., мм

- относительной погрешности  при расстоянии до измеряемой

поверхности св. 10 до 50 м, %

Пределы допускаемой дополнительной абсолютной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений (20±5) °С на каждый 1 °С, мм

Пределы допускаемой дополнительной относительной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений (20±5) °С на каждый 1 °С, %

±3

±0,03

±0,22)

±0,0032)

Пределы допускаемой абсолютной погрешности измерений уровня уровнемером 5900, мм:

-5900S

-5900С

±1

±2

Пределы допускаемой основной абсолютной погрешности измерений уровня при расстоянии до поверхности измеряемой среды уровнемером 5408, мм:

- от 0,2 до 0,5 м включ.

- св. 0,5 до 40 м

±5 ±23)

Пределы допускаемой дополнительной  абсолютной погрешности

измерений уровня при отклонении температуры окружающей среды от нормальных условий (от +20 до +30 °С) измерений на каждые 10 °С уровнемером 5408, мм

±1

Пределы допускаемой абсолютной погрешности измерений уровня уровнемером Метран-740, мм

от ±1 до ±204)

Пределы допускаемой основной абсолютной погрешности измерений уровня по цифровому сигналу уровнемером Метран-730, мм

±2; ±3; ±5; ±6; ±103)

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений уровня по  цифровому  сигналу,  вызванной  изменением  температуры

окружающей среды от (20±5) °С, в диапазоне температур окружающей среды от минус 60 до плюс 85 °С на каждые 1 °С уровнемером Метран-730, мм

±0,2

Пределы допускаемой основной абсолютной погрешности измерений уровня по токовому выходному сигналу, мм

±(0,03 • 100 + |А|> где D - диапазон измерений, мм

Пределы допускаемой дополнительной абсолютной погрешности измерений уровня по токовому выходному сигналу, вызванной изменением температуры окружающей среды от температуры (20±5) °С на каждые 1 °С, мм

±(0,003- —)

v ,       1007

Каналы измерений уровня подтоварной воды

Диапазон измерений уровня подтоварной воды, м:

- уровнемером 5300 модификации 5302

- датчик температуры Rosemount 2240 с термопреобразователем сопротивления 765

от 0 до 201)

от 0 до 1,51)

Пределы допускаемой основной погрешности измерений уровня подтоварной воды уровнемером 5300 модификации 5302:

- абсолютной погрешности при расстоянии до поверхности измеряемой среды от 0,04 до 10 м включ., мм

- относительной погрешности  при расстоянии до измеряемой

поверхности св. 10 до 20 м, %

±3

±0,03

Пределы допускаемой дополнительной абсолютной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений (20±5) °С на каждый 1 °С, мм

±0,22)

Пределы допускаемой дополнительной относительной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений (20±5) °С на каждый 1 °С, %

±0,0032)

Пределы допускаемой абсолютной погрешности измерений уровня подтоварной  воды  датчиком  температуры  Rosemount  2240  с

термопреобразователем сопротивления 765, мм

- для модификации С05, Н05 (диапазон измерений уровня раздела продукт/подтоварная вода от 0 до 0,5 м)

- для модификации С10, Н10 (диапазон измерений уровня раздела

продукт/подтоварная вода от 0 до 1,0 м)

- для модификации С15, Н15 (диапазон измерений уровня раздела

продукт/подтоварная вода от 0 до 1,5 м)

±2

±4

±6

Наименование характеристики

Значение

Каналы измерений температуры

Диапазон измерений температуры, °С

от -170 до 2501)

Пределы   допускаемой   абсолютной   погрешности   измерений

температуры5), °С:

- преобразователями   измерительными   Rosemount   644   с

термопреобразователями сопротивления класса допуска А

- преобразователями   измерительными   Rosemount   644   с

термопреобразователями сопротивления класса допуска В

±(0,3+0,002-|t|)

±(0,45+0,005-|t|), где t - значение измеряемой температуры, °С

Пределы   допускаемой   абсолютной   погрешности   измерений

температуры5), °С:

- датчиками температуры Rosemount 648 с термопреобразователями

сопротивления класса допуска А

- датчиками температуры Rosemount 648 с термопреобразователями

сопротивления класса допуска В

±(0,38+0,002^|t|)

±(0,53+0,005Jt|)

Пределы допускаемой абсолютной погрешности измерений температуры датчиками      температуры      многозонными      цифровыми

МЦДТ 1201, °С

±0,5 ±(0,1+0,014(|t|-30))6)

Пределы допускаемой абсолютной погрешности измерений температуры датчиками   температуры   Rosemount   2240   (измерительными

преобразователям 2240S), °С:

- с термопреобразователями сопротивления 565

- с термопреобразователями сопротивления 765

от ±0,2 до ±0,357) от ±0,2 до ±0,257)

Пределы   допускаемой   абсолютной   погрешности   измерений

температуры4), °С:

- преобразователями    измерительными    Метран-2700     с

термопреобразователями сопротивления класса допуска А

- преобразователями    измерительными    Метран-2700     с

термопреобразователями сопротивления класса допуска В

±(0,3+0,002-|t|)

±(0,45+0,005Jt|)

Пределы допускаемой основной приведенной погрешности измерений температуры термопреобразователями сопротивления ЭнИ-300 ТСП, % Пределы допускаемой основной абсолютной погрешности измерений температуры термопреобразователями сопротивления ЭнИ-300 ТСП, °С

от ±0,15 до ±1,08)

±0,48)

Каналы измерений гидростатического давления, давления паров и плотности

Диапазоны измерений гидростатического давления и давления  паров,

кПа

от -100 до 50001)

Пределы допускаемой основной приведенной погрешности измерений давления  преобразователями  давления  измерительными  3051S

исполнений Ultra и Classic, % от диапазона измерений

от ±0,025 до ±1,57)

Пределы допускаемой основной относительной погрешности измерений преобразователями давления измерительными 3051S исполнения Ultra for Flow, %

от ±0,04 до ±0,57)

Наименование характеристики

Значение

Пределы допускаемой основной приведенной (от настроенного диапазона    измерений)    погрешности    измерений    давления

преобразователями давления измерительными 3051, %

Пределы допускаемой дополнительной приведенной (от настроенного диапазона    измерений)    погрешности    измерений    давления

преобразователями  давления  измерительными  3051,   вызванной

отклонением температуры окружающего воздуха от нормальных условий (от +21 до +25 °С) на каждый 10 °С, %

от ±0,04 до ±1,1257)

от ±0,027 до ±2,6977)

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений датчиками давления Метран-150, %

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления датчиками давления Метран-150, вызванной изменением температуры окружающей среды от нормальных условий измерений (от +21 до +25°С), на каждые 10 °С, %

от ±0,075 до ±0,57)

от ±0,05 до ±6,05

Диапазон измерений плотности, кг/м3

от 650 до 1250

Пределы допускаемой абсолютной погрешности измерений плотности гидростатическим методом, кг/м3

от ±1,0 до ±5,09)

Каналы измерений объема и массы

Пределы  допускаемой   относительной   погрешности   обработки

результатов измерений, %

±0,01

Пределы    допускаемой    погрешности    измерений    объема

в резервуаре, %

от ±0,05 до ±0,510)

Пределы допускаемой относительной погрешности измерений массы брутто продукта, %:

- при массе продукта до 200 т

- при массе продукта 200 т и более

±0,65 ±0,50

Пределы допускаемой относительной погрешности измерений массы нетто продукта, %:

- при массе продукта до 200 т

- при массе продукта 200 т и более

±0,75 ±0,60

1) Фактические диапазоны измерений и типы измерительных преобразователей определяются при заказе и указываются в паспорте на системы. Допускается выбор нижней и верхней границ диапазона измерений, не указанных в таблице, при условии, что значения границ входят в диапазон измерений, для которого нормированы пределы допускаемой погрешности.

2) В зависимости от того, какое значение окажется большим.

3) Пределы допускаемой основной абсолютной погрешности измерений уровня в случае проведения периодической поверки уровнемера на месте эксплуатации составляют ±3 мм.

4) В зависимости от диапазона измерений и кода погрешности уровнемера.

5) Пределы допускаемой абсолютной погрешности измерений температуры нормированы с учетом погрешности первичных термопреобразователей сопротивления.

6) В зависимости от диапазона измерений и типа исполнения термопреобразователя.

7) В зависимости от настроенного диапазона измерений и типа преобразователя.

8) Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше.

9) В зависимости от состава системы, уровня взлива и типа продукта.

10) В зависимости от погрешности определения вместимости резервуара и канала измерений уровня.

Наименование характеристики

Значение

Температура окружающей среды, °С

от -401) до +70

Параметры электрического питания

- напряжение переменного тока, В

- напряжение постоянного тока, В

- частота переменного тока, Гц

от 48 до 240 от 24 до 48 50±1

1) При температуре окружающей среды в диапазоне от минус 60 °С до минус 40 °С компоненты системы размещаются в обогреваемых боксах.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

15

Наименование

Обозначение

Количество

Система      информационно-измерительная      для

автоматизированного учета продуктов в резервуарах

МЕТРАН ГСУР-10

1 шт.

Руководство по эксплуатации

19.5352.000.00 РЭ

1 экз.

Паспорт

-

1 экз.
