Глубиномеры микрометрические серии 713
| Номер в ГРСИ РФ: | 65139-16 |
|---|---|
| Категория: | Глубиномеры |
| Производитель / заявитель: | Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
Глубиномеры микрометрические серии 713 (далее по тексту - глубиномеры) предназначены для измерений глубин, а также высоты уступов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65139-16 |
| Действует | по 15.09.2031 |
| Наименование | Глубиномеры микрометрические |
| Модель | серии 713 |
| Приказы |
№1123 от
09.06.2026
— О продлении срока действия утвержденных типов средств измерений
№2142 от
21.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 07d1b5b5-5901-7b5b-d045-bb756bebb634 |
Производитель / Заявитель
Genertec Harbin Measuring & Cutting Tool Co., LTD, КИТАЙ, 150040, 44, Heping Road Harbin
Поверка
| Методика поверки / информация о поверке |
Глубиномеры микрометрические серии 713. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 230 (91%) |
| Неуспешных поверок (СИ непригодно) | 23 (9 %) |
| Актуальность информации | 08.11.2026 |
Поверители
Скачать
|
65139-16: Описание типа
2016-65139-16.pdf
Файл устарел
|
Скачать | 89.2 КБ | |
|
65139-16: Методика поверки
2016-mp65139-16.pdf
Файл устарел
|
Скачать | 479.9 КБ | |
|
65139-16: Описание типа
2016-65139-16-1.pdf
Файл устарел
|
Скачать | 89.2 КБ | |
|
65139-16: Методика поверки
2016-mp65139-16-1.pdf
Файл устарел
|
Скачать | 479.9 КБ | |
|
65139-16: Методика поверки
2016-mp65139-16-2.pdf
Файл устарел
|
Скачать | 479.9 КБ | |
|
65139-16: Описание типа
2016-65139-16-2.pdf
|
Скачать | 89.2 КБ | |
|
65139-16: Описание типа
2026-65139-16.pdf
|
Скачать | 137.9 КБ | |
|
65139-16: Методика поверки
2016-mp65139-16-3.pdf
|
Скачать | 479.9 КБ |
Описание типа
Назначение
Глубиномеры микрометрические серии 713 (далее по тексту - глубиномеры) предназначены для измерений глубин, а также высоты уступов.
Описание
Глубиномеры микрометрические изготавливаются с отсчетом по шкалам стебля и барабана (рисунок 1).
Принцип действия глубиномера: вращением барабана микрометрической головки измерительному стержню сообщается поступательное движение до соприкосновения с измеряемой поверхностью. В диапазоне измерений от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне измерений от 25 до 100 мм -с применением установочных мер (входят в комплект поставки глубиномера), при этом установка глубиномера на нулевой отсчет производится по установочным мерам.
Глубиномер состоит из основания с опорной измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни, которые обеспечивают требуемый диапазон измерений.
Опломбирование корпуса глубиномеров микрометрических от несанкционированного доступа не предусмотрено.
Товарный знак или , или J/NKS наносится на паспорт глубиномеров
типографским методом, на основание и на футляр глубиномеров краской или методом лазерной маркировки.

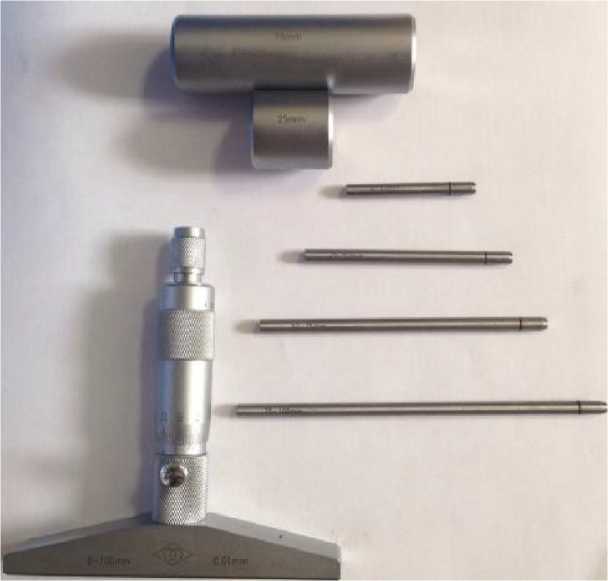

Рисунок 1 - Общий вид глубиномеров микрометрических серии 713
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики глубиномеров
|
Наименование параметра |
Значение параметра | |
|
Диапазон измерений, мм |
От 0 до 25 | От 0 до 100 | |
|
Цена деления шкалы барабана, мм |
0,01 | |
|
Измерительное усилие, Н |
От 3 до 6 | |
|
Колебание измерительного усилия, Н, не более |
2 | |
|
Размеры измерительной поверхности основания (ДхШ), мм, не более |
100х18 | |
|
Допуск плоскостности измерительной поверхности основания, мкм, не более |
4 | |
|
Пределы допускаемой абсолютной погрешности*, мкм |
±4 1 |
±5 |
|
Шероховатость Ra измерительных поверхностей, мкм, не более: - основания - измерительных стержней и установочных мер |
0,16 0,16 | |
|
Габаритные размеры** (ДхШхВ), мм, не более |
100х27х131 | |
|
Масса, кг, не более |
0,30 | |
0,33 |
|
Средний срок службы глубиномера, лет, не менее |
5 | |
|
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха, %, не более |
20±5 80 | |
Примечания:
*- абсолютная погрешность нормируется в пределах перемещения микрометрического винта (при нажатом или отпущенном стопорном винте) при температуре окружающей среды (20±5) °С и нормируемом измерительном усилии.
** - без измерительных стержней. Барабан микрометрического винта установлен в нулевое положение.
Таблица 2 - Номинальная длина установочной меры, допускаемое отклонение длины от номинального размера, суммарное отклонение плоскостности и параллельности измерительных поверхностей установочных мер________________________________________
|
Номинальная длина установочной меры, мм |
Допускаемое отклонение длины от номинального размера, мкм |
Суммарное отклонение плоскостности и параллельности, мкм, не более |
|
25 |
±1,0 |
1,0 |
|
75 |
±1,5 |
1,0 |
Знак утверждения типа
наносят на футляр глубиномеров микрометрических методом наклейки и на титульный лист паспорта типографским методом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Количество |
|
Глубиномер микрометрический |
1 шт. |
|
Комплект сменных измерительных стержней (для глубиномеров с диапазоном измерений от 0 до 100 мм) |
1 компл. |
|
Комплект установочных мер (для глубиномеров с диапазоном измерений от 0 до 100 мм) |
1 компл. |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в паспорте на глубиномеры микрометрические серии 713.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы-изготовителя
