Глубиномеры индикаторные 819
| Номер в ГРСИ РФ: | 65140-16 |
|---|---|
| Категория: | Глубиномеры |
| Производитель / заявитель: | Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
Глубиномеры индикаторные серии 819 (далее по тексту - глубиномеры) предназначены для измерений глубин, а также высоты уступов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65140-16 |
| Действует | по 15.09.2026 |
| Наименование | Глубиномеры индикаторные |
| Модель | 819 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e6efcf50-d958-bcc0-682c-851c80d6a7cf |
Производитель / Заявитель
Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 357 (97%) |
| Неуспешных поверок (СИ непригодно) | 12 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65140-16: Описание типа
2016-65140-16.pdf
|
Скачать | 97.3 КБ | |
|
65140-16: Методика поверки
2016-mp65140-16.pdf
|
Скачать | 616 КБ |
Описание типа
Назначение
Глубиномеры индикаторные серии 819 (далее по тексту - глубиномеры) предназначены для измерений глубин, а также высоты уступов.
Описание
Принцип действия глубиномера основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием, настроенного по концевым мерам длины, и показанием отсчетного устройства при установке измерительного стержня на измеряемую поверхность.
Глубиномер состоит из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство и фиксируется стопорным винтом. В измерительный стержень индикатора ввернута резьбовая шпилька в которую ввинчиваются измерительные стержни.
В качестве отсчетного устройства глубиномеров используется индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (регистрационный номер в Федеральном информационном фонде 52415-13).
Опломбирование корпуса глубиномеров индикаторных от несанкционированного доступа не предусмотрено.
Товарный знак или , или наносится на паспорт глубиномеров
типографским методом, на основание и на футляр глубиномеров краской или методом лазерной маркировки.

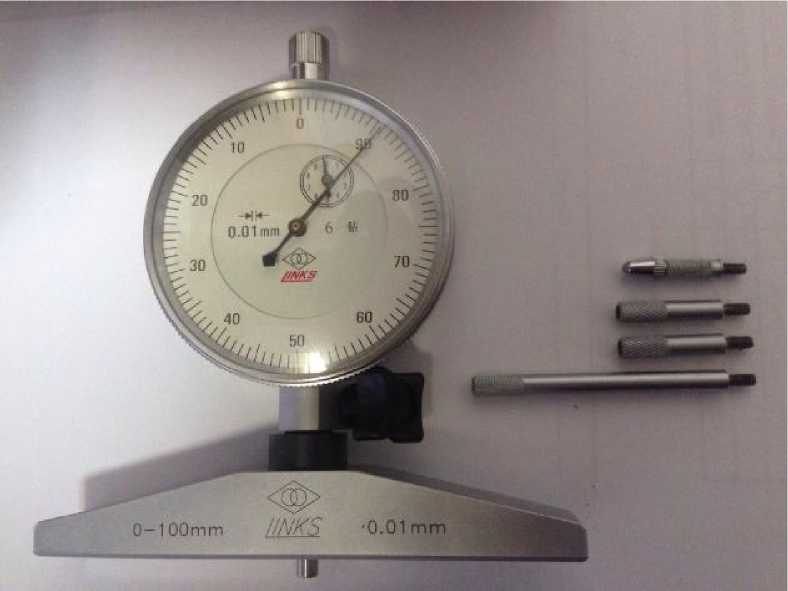

Рисунок 1 - Общий вид глубиномеров индикаторных серии 819
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики глубиномеров
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений, мм |
От 0 до 100 |
|
Цена деления отсчетного устройства, мм |
0,01 |
|
Измерительное усилие, Н, не более |
2 |
|
Колебание измерительного усилия, Н, не более |
0,8 |
|
Размеры измерительной поверхности основания (ДхШ), мм, не более |
100х18 |
|
Допуск плоскостности измерительной поверхности основания, мкм, не более |
2,5 |
|
Допускаемое отклонение длины измерительных стержней от номинальной, мм, не более |
±0,05 |
|
Пределы допускаемой абсолютной погрешности*, мкм |
±20 |
|
Шероховатость Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - основания - измерительных стержней |
0,1 0,1 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
100х35х220 |
|
Масса, кг, не более |
0,40 |
|
Средний срок службы глубиномера, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха, %, не более |
20±5 80 |
Примечание:
*- абсолютная погрешность нормируется в пределах перемещения измерительного стержня при температуре окружающей среды (20±5) °С и нормируемом измерительном усилии.
Знак утверждения типа
наносят на футляр глубиномеров индикаторных методом наклейки и на титульный лист паспорта типографским методом.
Комплектность
Таблица 2. Комплектность средств измерений
|
Наименование |
Количество |
|
Основание глубиномера |
1 шт. |
|
Индикатор часового типа серии 801 с диапазоном измерений от 0 до 10 мм (регистрационный номер в Федеральном информационном фонде 52415-13) |
1 шт. |
|
Комплект сменных измерительных стержней |
1 компл. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 65140-16 «Глубиномеры индикаторные серии 819.
Методика поверки», утвержденному ФГУП «ВНИИМС» 23 июня 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1 и 2 классов точности по ГОСТ 9038-90;
- плита поверочная гранитная 0 класса точности по ГОСТ 10905-86;
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.
Сведения о методах измерений
приведены в паспорте на глубиномеры индикаторные серии 819.
Нормативные документы
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
