Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды
| Номер в ГРСИ РФ: | 65193-16 |
|---|---|
| Производитель / заявитель: | Восточная станция водоподготовки ПУ "Мосводоподготовка" МГУП "Мосводоканал", г.Москва |
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды (далее - АСДКУ) предназначена для непрерывного измерения и контроля расхода воды и накопленного объема воды по водоводам 1 и 2 подъемов и на водопроводных вводах на поселок Восточный Восточной станции водоподготовки АО «Мосводоканал».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65193-16 | ||||||
| Наименование | Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e8f86531-8443-5f10-6efa-7d833d9767cc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Восточная станция водоподготовки АО "Мосводоканал", г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
65193-16: Описание типа
2024-65193-16.pdf
|
Скачать | 96 КБ | |
|
65193-16: Методика поверки
2024-mp65193-16.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды (далее по тексту - АСДКУ) предназначена для измерений и контроля расхода воды и накопленного объема воды по водоводам 1, 2 подъемов и на водопроводных вводах на поселок Восточный Восточной станции водоподготовки АО «Мосводоканал».
Описание
АСДКУ обеспечивает:
- измерение мгновенного расхода воды и накопленного объема воды в водоводах 1, 2 подъемов и на водопроводных вводах на поселок Восточный;
- регистрацию, отображение и архивирование результатов измерения;
- отображение по запросу на графическом цветном дисплее мгновенных значений расхода или архивных значений расхода с помощью специализированного ПО;
- обмен данными с системой управления или ПК по интерфейсу RS-485 и Ethernet.
А СДКУ состоит из 21 измерительного канала (ИК) и представляет собой многоуровневую систему:
1 -й уровень - измерительный компонент ИК: первичные измерительные преобразователи (датчики), преобразующие измеряемую физическую величину в цифровой сигнал;
2 -й уровень - шкафы учета расхода воды и накопленного объема воды, осуществляющие прием и конвертирование сигналов от расходомеров,
3 -й уровень - комплексный компонент ИК: SCADA-сервер, осуществляющий опрос расходомеров и передачу информации в SQL-сервер для архивирования и хранения, а также автоматизированное рабочее место (АРМ) оператора, включающее персональный компьютер (ПК) для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации.
В качестве первичных измерительных преобразователей для измерения объемного расхода воды используются:
- расходомеры-счетчики УРС 002В, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 25342-07;
- расходомеры ультразвуковые УРС-002 (рег. № 67520-17).
Выходные сигналы расходомеров с помощью интерфейса RS-485 преобразуются в оптические сигналы в шкафах учета расхода воды, установленных в водомерных павильонах водоводов насосных станций (НС) 1-го и 2-го подъемов ВСВ, и передаются в локальную вычислительную сеть ВСВ. В шкафах учета воды, установленных в местных диспетчерских пунктах (МДП) НС 1-го и 2-го подъемов ВСВ, сигналы преобразуются в сигналы Ethernet.
SCADA-сервер осуществляет последовательный опрос всех расходомеров с заданным интервалом, регистрацию, накопление и преобразование мгновенных значений в часовые. Часовые значения архивируются и хранятся в базе данных SQL-сервера. Вывод информации о расходах воды за заданный период по запросу осуществляется на АРМ оператора с помощью специализированного ПО «Таблицы и графики».

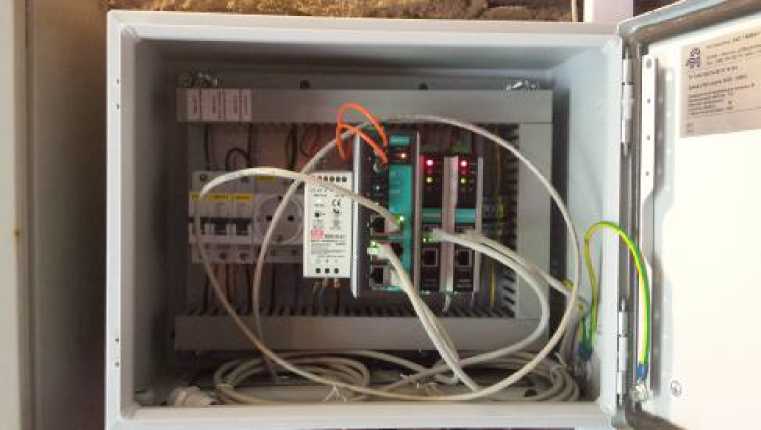

Фотография общего вида шкафов учета воды представлена на рисунке 1.
Рисунок 1 - Фотография общего вида шкафов учета воды Пломбирование АСДКУ не предусмотрено.
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО АСДКУ
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
iFIX |
«Таблицы и графики» |
|
Номер версии (идентификационный номер ПО) |
Не ниже 7.0 |
Не ниже 2.3 |
|
Цифровой идентификатор ПО |
Не используется | |
ПО верхнего уровня - SCADA iFIX и ПО «Таблицы и графики» не является метрологически значимыми, т.к. его функциями является архивирование и отображение информации, полученной от расходомеров.
ПО верхнего уровня SCADA iFIX содержит серверную часть для сбора, передачи и архивирования информации от расходомеров.
ПО верхнего уровня «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и визуализацию информации из базы данных.
Для защиты информации от несанкционированного доступа предусмотрен физический контроль доступа на территорию предприятия, организована периметральная охранная сигнализация, отдельное запираемое помещение серверной и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.3 Р 50.2.077 -2014.
Технические характеристики
Таблица 2 - Метрологические характеристики АСДКУ
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода воды, м3/ч |
от 200 до 10000 (для Ду=1200 мм)* от 250 до 16000 (для Ду=1400 мм)* от 6,3 до 600 (для Ду=200 мм, Ду=300 мм)* |
|
Пределы допускаемой относительной погрешности ИК, % |
±1,5** |
|
Примечания: * Ду - условный диаметр водовода; * * - погрешность ИК определяется погрешностью измерительного компонента ИК. | |
Таблица 3 - Основные технические характеристики АСДКУ
|
Наименование характеристики |
Значение |
|
Условия эксплуатации расходомеров - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +10 до +35 95 |
|
У словия эксплуатации комплексных компонентов ИК - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа - напряжение питающей сети, В - частота питающей сети, Гц |
от +15 до +35 от 5 до 80 от 86,0 до 106,7 от 198 до 242 от 49 до 51 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность АСДКУ
|
Наименование |
Обозначение |
Количество |
|
Расходомеры: расходомеры-счетчики расходомеры ультразвуковые |
УРС 002В УРС-002 |
21 шт. |
|
Шкафы учета расхода воды |
- |
8 шт. |
|
SCADA-сервер SQL-сервер АРМ-оператора |
- |
1 шт. |
|
Руководство по эксплуатации |
ВСВ.001.1.2016 РЭ |
1 шт. |
|
Методика поверки с Изменением №1 |
ВСВ.001.1.2016 МП |
1 шт. |
Поверка
осуществляется по документу ВСВ.001.1.2016 МП «Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ - расход воды. Методика поверки» с Изменением №1, утвержденному ФГУП «ВНИИМС» 27.05.2019 г.
Основные средства поверки:
средства поверки расходомеров-счетчиков УРС 002В приведены в документе АРМИ 002 003.00 МП «ГСИ. Расходомеры - счетчики УРС 002В. Методика поверки»;
средства поверки расходомеров ультразвуковых УРС-002 приведены в документе МП 208-004-2017 «Расходомеры ультразвуковые УРС-002. Методика поверки».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма и (или) наклейки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
