Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом
| Номер в ГРСИ РФ: | 65231-16 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "РАСКО Газэлектроника", г. Арзамас |
Счетчики газа объемные диафрагменные ВК-О4 ETe, ВК-Об ETe с электронным индексом предназначены для измерений объема газа, приведенного к температуре + 20 °С.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65231-16 |
| Действует | по 16.09.2026 |
| Наименование | Счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3f4bcd36-198a-9ff8-4796-0d082781cf77 |
Производитель / Заявитель
Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
10737
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10719 (100%) |
| Неуспешных поверок (СИ непригодно) | 18 (0 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
65231-16: Описание типа
2022-65231-16.pdf
|
Скачать | 1.7 MБ | |
|
65231-16: Методика поверки
2021-mp65231-16.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом предназначены для измерений объема газа, приведенного к температуре плюс 20 °С.
Описание
Счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом состоят из металлического корпуса, измерительного механизма диафрагменного типа и электронного индекса.
Принцип действия счетчиков газа объемных диафрагменных BK-G4 ETe, BK-G6 ETe с электронным индексом основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, образующих измерительные камеры. Поступательное движение мембран через редуктор преобразуется во вращательное движение, передаваемое с помощью муфты электронному индексу.
Электронный индекс оснащен термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, электронным блоком коррекции, встроенным источником питания, GPRS модемом и оптическим интерфейсом. Счетчик газа объемный диафрагменный BK-G4 ETe, BK-G6 ETe с электронным индексом осуществляет коррекцию объема газа по измеренному значению температуры с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости.
Счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом выпускается с левым и правым направлениями потока газа.
В зависимости от измеряемого объемного расхода газа счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом имеют типоразмер BK-G4 ETe и BK-G6 ETe.
Счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом могут выпускаться в исполнении «Н» с повышенной точностью.
Счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом могут выпускаться со встроенным запорным клапаном, управление которым осуществляется с помощью дистанционной команды поставщика газа.
Счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом выполняют функции:
- вычисления объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 на основании подстановочных значений давления и коэффициента сжимаемости;
- архивирования данных;
- передачи информации по GPRS модему и оптическому интерфейсу;
- защиты информации от несанкционированного доступа.
Знак поверки наносится на паспорт и (или) свидетельство о поверке.
Фотография общего вида счетчиков газа объемных диафрагменных BK-G4 ETe, BK-G6 ETe с электронным индексом представлена на рисунке 1. Схема пломбировки счетчиков газа объемных диафрагменных BK-G4 ETe, BK-G6 ETe с электронным индексом представлена на рисунке 2. Пломбировку осуществляют с помощью пломб № 1 и № 2 с нанесением знака завода-изготовителя. После технического обслуживания осуществляют пломбирование пломбой № 3, вместо пломбы № 2.
BK-G4 ETe BK-G6 ETe

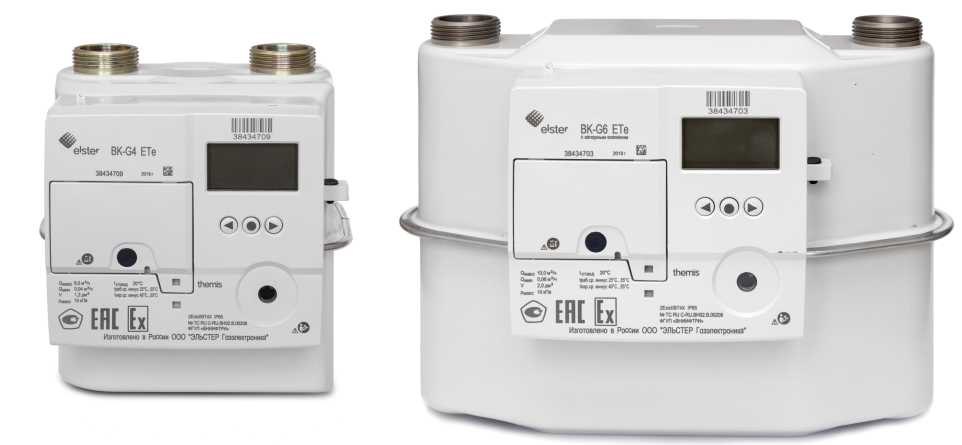

Рисунок 1 - Общий вид

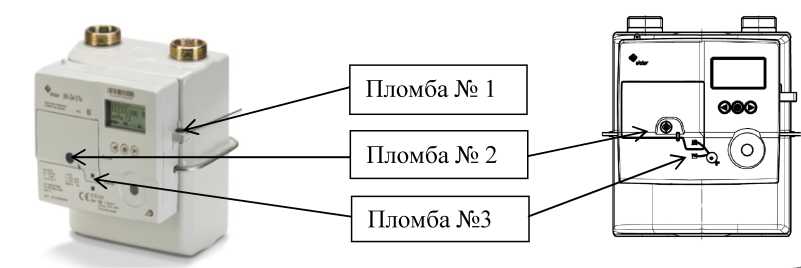

Рисунок 2 - Схема пломбировки
Программное обеспечение
является встроенным программным обеспечением электронного индекса. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Защита программного обеспечения осуществляется с помощью специальных средств защиты, разграничением уровней доступа, путем введения паролей, ведения архива событий. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные п] |
рограммного обеспечения | ||
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование программного обеспечения |
BK-G4 ETe, BK-G6 ETe, 25226 |
BK-G4 ETe, BK-G6 ETe, 24939 |
«Версия ПО» |
|
Номер версии (идентификационный номер) |
2.5.9 |
2.7.3 |
21.Х.Х* |
|
Идентификационные данные (признаки) |
Значение | ||
|
программного обеспечения | |||
|
Цифровой идентификатор ПО |
0xE94C |
0хС2А1 |
_* |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC16 | ||
|
* - полный номер версии и цифровой идентификатор приведены в паспорте | |||
Технические характеристики
|
Таблица 2 - Метрологические характе |
ристики | |
|
Наименование характеристики |
Значение | |
|
типоразмер BK-G4 ETe |
типоразмер BK-G6 ETe | |
|
Объемный расход газа, м3/ч: - максимальный (Рмакс) - номинальный (Q^) - минимальный (Qumii) |
6 4 0,04 |
10 6 0,06 |
|
Порог чувствительности Рч, м3/ч |
0,008 |
0,008 |
|
Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к температуре 20 °С, %, не более: - при Рмин< Q < 0,1’рном - 0,1’рном< Q < Рмакс |
±3 (±2,2*) ±1,5 | |
|
Пределы допускаемых изменений относительной погрешности, вызванные отклонением температуры измеряемой среды от границы диапазона от +15 °С до +25 °С на каждые 10 °С, %, не более |
±0,4 | |
|
* Исполнение «Н» с повышенной точностью. | ||
|
Таблица 3 - Основные технические ха |
рактеристики | |
|
Наименование характеристики |
Значение | |
|
типоразмер BK-G4 ETe |
типоразмер BK-G6 ETe | |
|
Измеряемая среда |
газовая фаза сжиженных углеводородных газов, природный, осушенный нефтяной и другие сухие неагрессивные газы | |
|
Максимальное рабочее давление измеряемой среды, кПа, не более |
10 | |
|
Максимально допускаемое давление внутри корпуса, кПа, не более |
50(15*) | |
|
Потеря давления при расходе Рмин., Па, не более |
70 | |
|
Потеря давления при расходе С)мжс., Па, не более |
200 (250*) |
200 (300*) |
|
Циклический объем измерительных камер V, дм3 |
1,2 |
2 |
|
Цена деления младшего разряда 3 электронного индекса, м3 |
0,001 | |
|
Емкость электронного индекса, м3 |
999999,999 | |
|
Температура измеряемой среды, °С |
от -25 до +55 | |
|
Наименование характеристики |
Значение | |
|
типоразмер BK-G4 ETe |
типоразмер BK-G6 ETe | |
|
Присоединительная резьба, дюйм |
1 % | |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
215 195 175 |
255 340 185 |
|
Расстояние между осями присоединительных штуцеров, мм |
110 |
200/250 |
|
Масса, кг, не более |
2,6 |
3,8 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -25 до +55; от -40 до +55** до 95 при температуре 35 °С от 84,0 до 106,7 | |
|
Наработка до отказа, ч |
40000 | |
|
Средний срок службы, лет |
15 | |
|
Маркировка взрывозащиты |
2ExicIIBT4 Х | |
|
* - комплектация с запорным клапаном; * * - чтение показаний с дисплея доступно в диапазоне температур от -25 до +55 °С. | ||
Знак утверждения типа
наносится на корпус электронного индекса методом печати или гравировки и на титульный лист паспорта типографским способом.
Комплектность
Комплектность счетчиков газа объемных диафрагменных BK-G4 ETe, BK-G6 ETe с электронным индексом приведена в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа объемный диафрагменный BK-G4 ETe, BK-G6 ETe с электронным индексом |
_ |
1 |
|
Паспорт |
ЭРГП.407269.200 ПС |
1 |
|
Руководство по эксплуатации |
ЭРГП.407269.200 РЭ |
1* |
|
Методика периодической поверки |
МП 0455-1-2016 |
1* |
|
Программа «ThemisOpto» |
_ |
1* |
|
Комплект монтажных частей |
_ |
1* |
|
* - поставляется по заказу | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 2939-63 Газы. Условия для определения объема;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЭРГП.407269.200 ТУ Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом. Технические условия.
