Измерители-регистраторы ИС-203

Назначение

Измерители-регистраторы ИС-203 (далее - приборы) предназначены для измерений температуры, сигналов электрического сопротивления (от термопреобразователей сопротивления по ГОСТ 6651-2009), аналоговых сигналов постоянного тока по ГОСТ 26.011-80 (от термопреобразователей с унифицированным выходным сигналом и других датчиков с выходом от 4 до 20 мА), и преобразования их в значения температуры или в другую физическую величину, а также регистрации измерительной информации в памяти прибора с последующей передачей ее на персональный компьютер (ПК) с целью визуализации в виде таблиц и графиков.

Описание

Принцип действия приборов основан на измерении и преобразовании сигналов, поступающих от первичных преобразователей температуры (термопреобразователей сопротивления по ГОСТ 6651-2009 и цифровых датчиков), термопреобразователей с унифицированным выходным сигналом и других датчиков с выходом от 4 до 20 мА.

Конструктивно приборы выпускаются в пластмассовых прямоугольных корпусах следующих модификаций:

- ИС-203.1.0, ИС-203.1.1 - без индикатора, со встроенным цифровым датчиком температуры, с USB-интерфейсом и внутренним питанием;

- ИС-203.2 - с жидкокристаллическим индикатором, двумя входами для подключения термопреобразователей сопротивления 50М, 100М, 50П, 100П, Pt50, Pt100 по ГОСТ 6651-2009, интерфейсом RS232, внутренним питанием;

- ИС-203.3, ИС-203.4 - со светодиодным индикатором, двумя (ИС-203.3) или четырьмя (ИС-203.4) входами для подключения термопреобразователей сопротивления с НСХ типов 50М, 100М, 50П, 100П, Pt50, Pt100 по ГОСТ 6651-2009 или термопреобразователей с унифицированным выходным сигналом постоянного тока и других датчиков с выходом от 4 до 20 мА, интерфейсом RS 485, внешним питанием.

На лицевой панели приборов расположены кнопки управления и индикатор (только для ИС-203.2, ИС-203.3, ИС-203.4). Разъемы для подключения первичных датчиков и цепей интерфейсной связи размещаются на боковых сторонах корпуса. Внутри корпуса расположены: контроллер, энергонезависимая память, часы реального времени и датчик температуры (только для ИС-203.1.0, ИС-203.1.1)

Подключение к ПК осуществляется: для ИС-203.1.0, ИС-203.1.1 кабелем USB AM-AM; для ИС-203.2 кабелем ИС-203.2.02.010; для ИС-203.3, ИС-203.4 - при помощи преобразователя сигнала ПС-2. При подключении прибора к ПК, по команде пользователя данные считываются и сохраняются в памяти ПК. Пользовательские программы при считывании и сохранении не производят дополнительной обработки данных.

Приборы с внешним питанием (ИС-203.3, ИС-203.4) пломбируются, ограничивая доступ к одному из четырех винтов, скручивающих корпус прибора. У приборов с внутренним питанием (ИС-203.1.1 и ИС-203.2) пломбируется один из винтов защитной крышки, закрывающей плату внутри прибора. Пломбировка осуществляется при помощи пломбы с нанесенным на нее специальным заводским клеймом.

Нанесение знака поверки на прибор не предусмотрено. Заводской номер наносится на наклейку, прикрепленную к прибору с тыльной стороны корпуса.

Фотографии общего вида приборов приведены на рисунках 1-4.

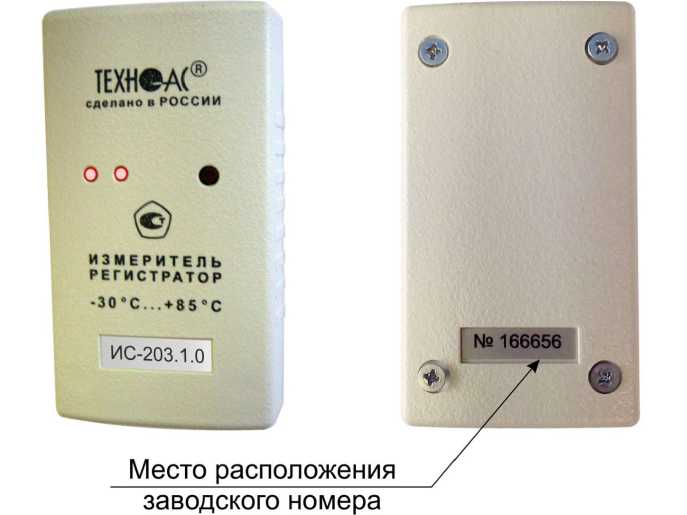

Рисунок 1 - Фотография общего вида прибора ИС-203.1.0

Рисунок 2 - Фотография общего вида прибора ИС-203.2

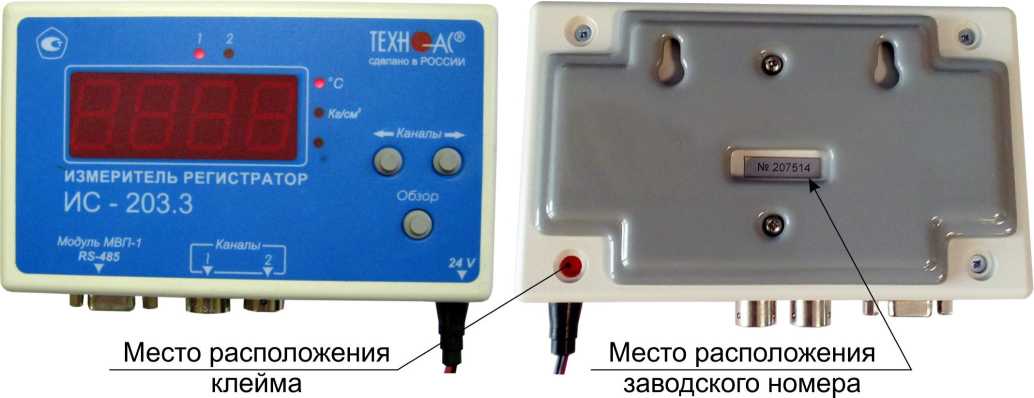

Рисунок 3 - Фотография общего вида прибора ИС-203.3

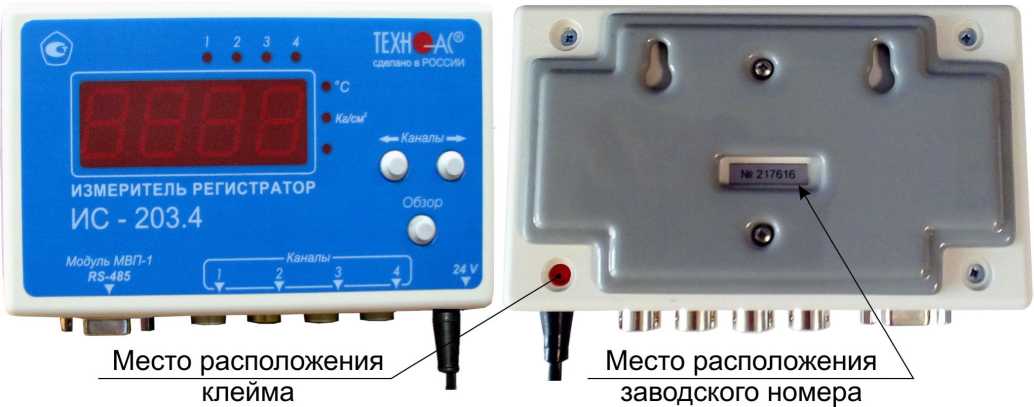

Рисунок 4 - Фотография общего вида прибора ИС-203.4

Программное обеспечение

Комплект программного обеспечения (ПО) приборов включает в себя: внутреннее ПО (метрологически значимая часть) и внешнее ПО (метрологически незначимая часть).

Идентификационные данные внутреннего программного обеспечения приборов в зависимости от модификации приведены в таблицах 1-3:

Таблица 1

Таблица 2

Таблица 3

Примечания к таблицам 1, 2, 3: (*) и более поздние версии.

Встроенное ПО располагается во внутренней флэш-памяти микроконтроллера и защищено от считывания и модификации. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014: не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Внешнее ПО устанавливается на ПК и включает в себя программу для настройки и считывания данных (Dispatcher103, Dispatcher201, Dispatcher203) и программу для работы приборов в режиме реального времени (TechnoGraphics). Данные программы позволяют осуществлять выбор типа датчика, интервала измерений, считывание данных и сохранение их в памяти ПК, а также проводить анализ данных, представленных в виде таблиц и графиков, и контролировать идентификационные данные встроенного ПО.

Технические характеристики

Метрологические и технические характеристики измерителей-регистраторов ИС-203 приведены в таблице 4.

Таблица 4

Примечание:

для приборов ИС-203.1.0, ИС-203.1.1 отсутствует дополнительная погрешность.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на наклейку, размещенную на корпусе прибора, типографским способом.

Комплектность

Комплектность прибора приведена в таблице 5.

Таблица 5

Сведения о методах измерений

приведены в разделах «Подготовка к работе» и «Настройка конфигурации прибора» Руководства по эксплуатации, паспорта ИС-203.Х.00.000 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний;

ТУ 4226-029-42290839-2005 Измерители-регистраторы ИС-203. Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
