Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А

Назначение

Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А (далее весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне.

Общий вид ГПУ весов представлен на рисунке 1, весоизмерительных индикаторов весов - на рисунке 2.

Геркулес-Б

Геркулес-П

Геркулес-Пл

Геркулес-Т

Геркулес-А

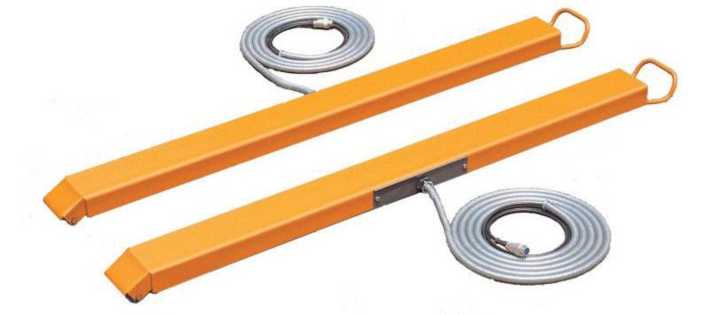

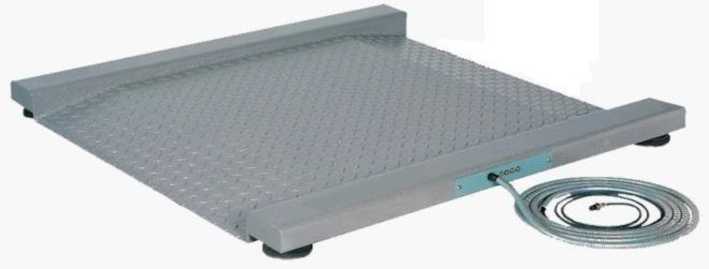

Рисунок 1 - Общий вид ГПУ весов Геркулес

CI-5010A

CI-6000A

RW-2601P

CI-2400BS

PDI

CI-200A

CI-1580A

CI-1560

CI-2400AS

BI-100RB

CL-5000DHA

WTM

CI-200S

CI-200 SC

Рисунок 2 - Общий вид весоизмерительных индикаторов весов Геркулес

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство предварительного задания массы тары (Т.2.7.5);

- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией прибора весоизмерительного CI, BI, NT и PDI, производства фирмы «CAS Corporation», Корея (Госреестр № 50968-12).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора (в зависимости от модификации применяемого весоизмерительного индикатора).

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Использование весоизмерительного индикатора RW-2601P, оснащенного дополнительными тензометрическими каналами, позволяет подключать до шести однотипных ГПУ одновременно. При этом все подключенные платформы работают независимо. На устройство индикации выводятся показания только выбранных оператором ГПУ. В коммуникационный порт интерфейса RS232 и на встроенный принтер выводятся одновременно показания отдельных ГПУ совместно с суммарным результатом или только суммарный результат.

Обозначение модификаций весов имеет вид Геркулес-Х1Х2 Хз Х4 (X5) где:

X1 - максимальная нагрузка в тоннах. Если модификация имеет максимальную нагрузку 0,5 т, пишется «05».

X2 - исполнение грузоприемной платформы:

- Т - низкопрофильная грузоприемная платформа со скосами;

- П - низкопрофильная грузоприемная платформа;

- Пл - платформа П-образной формы;

- Б - платформа в виде двух балок.

- А - платформа на центральном датчике.

Хз - 1 (если присутствует) - применение весоизмерительных датчиков BSS, фирмы CAS Corporation», Корея (Госреестр № 51261-12).

X4 - д (если присутствует) - двухинтервальная модификация.

X5 - габаритный размер (ширина и глубина) грузоприемного устройства в метрах (только для Геркулес-П, Геркулес-Пл и Геркулес-А).

Пример обозначения модификации: Геркулес-1Пл 1 д (1,2х1,2)

На маркировочной табличке весов указывают:

- обозначение типа весов;

- класс точности (III);

- значения Max (Maxi), Min, e (ei);

- торговую марку изготовителя или его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа;

- идентификатор программного обеспечения.

Знак поверки в виде наклейки наносится на лицевую панель индикатора весов. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 3.

Место пломбировки

CI-6000A

Место

пломбировки

Место пломбировки

CI-200 S/ SC / CI-2400SS

WTM

Место

Место

CI-1580A   пломбировки

пломбировки

CI-200

Место пломбировки

CI-1560

Место пломбировки

RW-2601P

Место

пломбировки

BI

PDI

пломбировки

Место пломбировки

CL-5000DHA

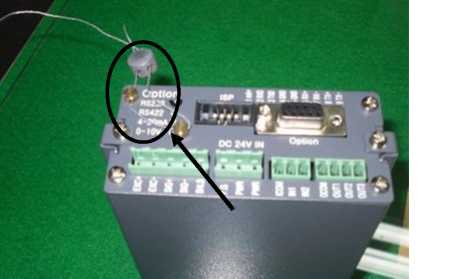

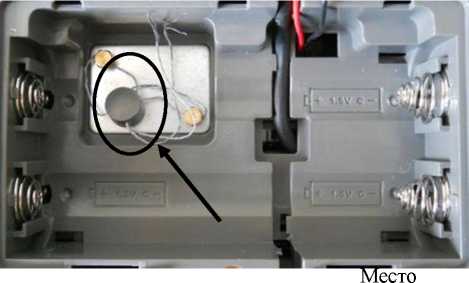

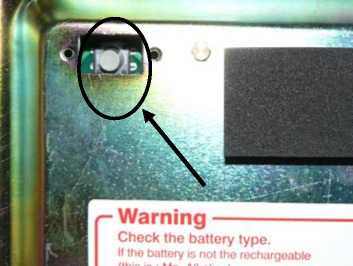

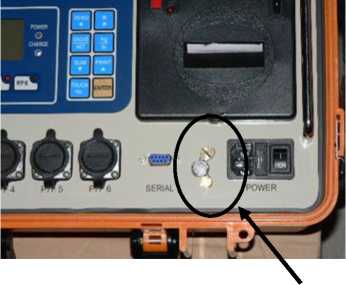

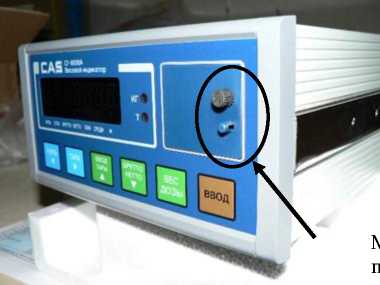

Рисунок 3 - Место пломбировки весов

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части обеспечивается установкой пломбы, блокирующей доступ к кнопке юстировки либо установкой пломбы, блокирующей вскрытия корпуса весоизмерительного прибора.

Таблица 1

Таблица 2

Технические характеристики

Таблица 3

Таблица 4

таблицы 4

Таблица 5

аблица 6

аблица 7 - Габаритные размеры и параметры питания

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта и маркировочную табличку, расположенную на корпусе весов.

Комплектность

Весы..................................................................................................1 шт.

Паспорт.............................................................................................1 шт.

Сведения о методах измерений

Измерение массы на весах проводится согласно разделу 6 документа «Весы платформенные Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т, Геркулес-А. Паспорт».

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-001-53740613-13

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
