Устройства измерения параметров нагрузки серии ЕМ
| Номер в ГРСИ РФ: | 65341-16 |
|---|---|
| Производитель / заявитель: | ООО "ПРОМ-ТЭК", г.С.-Петербург |
Устройства измерения параметров нагрузки серии EM (далее - устройства) предназначены для измерения и технического учета потребляемой активной и реактивной электрической энергии, мощности, измерения силы переменного тока, напряжения переменного тока, частоты переменного тока в однофазных и трехфазных сетях переменного тока. Кроме того, в некоторых вариантах исполнения устройства могут дополнительно осуществлять функции защиты нагрузки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65341-16 |
| Действует | по 06.10.2031 |
| Наименование | Устройства измерения параметров нагрузки |
| Модель | серии ЕМ |
| Приказы |
№2162 от
08.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 114dc13c-622e-1027-f7be-837dfa7c3250 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК»), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
1610
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1610 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65341-16: Описание типа
2024-65341-16.pdf
Файл устарел
|
Скачать | 339.7 КБ | |
|
65341-16: Методика поверки
2024-mp65341-16.pdf
Файл устарел
|
Скачать | 4.6 MБ | |
|
65341-16: Описание типа
2024-65341-16-1.pdf
|
Скачать | 339.7 КБ | |
|
65341-16: Методика поверки
2024-mp65341-16-1.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Устройства измерения параметров нагрузки серии EM (далее - устройства) предназначены для измерения и технического учета потребляемой активной и реактивной электрической энергии, мощности, измерения силы переменного тока, напряжения переменного тока, частоты переменного тока в однофазных и трехфазных сетях переменного тока. Кроме того, в некоторых вариантах исполнения устройства могут дополнительно осуществлять функции защиты нагрузки.
Описание
Принцип действия устройств основан на измерениях путем аналого-цифрового преобразования мгновенных значений входных электрических сигналов и их обработки в соответствии с заложенными алгоритмами (программное обеспечение).
Устройства измеряют следующие виды электрической энергии:
- активную электрическую энергию и мощность прямого направления;
- активную электрическую энергию и мощность обратного направления;
- реактивную электрическую энергию и мощность в квадрантах I, II, III, IV;
- реактивную электрическую энергию прямого направления (суммарную реактивную электрическую энергию I и II квадрантов);
- реактивную электрическую энергию обратного направления (суммарную реактивную электрическую энергию III и IV квадрантов);
- реактивную электрическую энергию при индуктивной нагрузке (суммарную реактивную электрическую энергию I и III квадрантов);
- реактивную электрическую энергию при ёмкостной нагрузке (суммарную реактивную электрическую энергию II и IV квадрантов).
Устройства также позволяют:
- контролировать дифференциальный ток (ток утечки на землю) с помощью дополнительного канала измерения тока;
- контролировать коэффициенты гармонических искажений напряжения и тока;
- хранить результаты измерений в энергонезависимой памяти, вести профили мощности;
- контролировать состояния электрической аппаратуры с помощью дополнительных дискретных входов;
- отображать результаты измерений на встроенном дисплее (при наличии) и передавать информацию по различным каналам связи с использованием стандартных протоколов передачи
данных;
выполнять функции защиты нагрузки (в зависимости от варианта исполнения).
Устройства состоят из измерительного модуля и электронных блоков, размещенных в одном корпусе. Электронные блоки, в зависимости от функционального назначения, включают в свой состав аналого-цифровые преобразователи, цифро-аналоговые преобразователи, микроконтроллеры, операционные усилители, прочие аналоговые и цифровые компоненты.
Устройства имеют две модификации:
- ЕМ-02 - с дисплеем;
- ЕМ-12 - без дисплея.
Каждая модификация имеет четыре основных исполнения (TL, PH, L и H), отличающихся друг от друга диапазонами измеряемых токов и точностью измерений, а также дополнительные исполнения, в зависимости от типа и номинального значения питающего напряжения. Кроме того, исполнения L и H могут отличаться количеством и типом цифровых интерфейсов передачи данных.
Структура условного обозначения устройств для исполнений TL и PH:
EM - X - X - X
(1) (2) (3) (4)
(1) - наименование устройства;
(2) - модификация:
02 - наличие дисплея.
12 - без дисплея;
(3) - исполнение в зависимости от номинального тока:
TL - 250 мА. Диапазоны измерений и пределы допускаемых погрешностей измерений активной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений активной электрической энергии, установленных в ГОСТ 31819.21-2012 для счетчиков класса точности 1. Диапазоны измерений и пределы допускаемых погрешностей измерений реактивной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений реактивной электрической энергии установленных в ГОСТ 31819.232012 для счетчиков класса точности 2;
PH - 1 или 5 А. Диапазоны измерений и пределы допускаемых погрешностей измерений активной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений активной электрической энергии, установленных в ГОСТ 31819.21-2012 для счетчиков класса точности 1. Диапазоны измерений и пределы допускаемых погрешностей измерений реактивной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений реактивной электрической энергии, установленных в ГОСТ 31819.232012 для счетчиков класса точности 2.
(4) - напряжение питания:
указывается символ (A или D), кодирующий тип напряжения питания в соответствии с руководством по эксплуатации.
В вариантах исполнения PH и TL измерение тока утечки на землю и показателей качества электрической энергии не предусмотрены.
Структура условного обозначения устройств для исполнений L и H:
EM - Х - X X - X Х - X
(1) (2) (3) (4) (5) (6) (7)
(1) - наименование устройства;
(2) - модификация:
02 - наличие дисплея.
12 - без дисплея;
(3) - напряжение питания:
указывается символ (A или D), кодирующий тип напряжения питания в соответствии с руководством по эксплуатации;
(4) - интерфейсы:
указываются типы интерфейсов и их количество в соответствии с руководством по эксплуатации;
(5) - исполнение в зависимости от номинального тока:
L - 250 мА. Диапазоны измерений и пределы допускаемых погрешностей измерений активной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений активной электрической энергии, установленных в ГОСТ 31819.21-2012 для счетчиков класса точности 1. Диапазоны измерений и пределы допускаемых погрешностей измерений реактивной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений реактивной электрической энергии установленных в ГОСТ 31819.232012 для счетчиков класса точности 1.
H - 1 или 5 А. Диапазоны измерений и пределы допускаемых погрешностей измерений активной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений активной электрической энергии, установленных в ГОСТ 31819.22-2012 для счетчиков класса точности 0,2S. Диапазоны измерений и пределы допускаемых погрешностей измерений реактивной электрической энергии соответствуют требованиям в части диапазонов измерений и пределов допускаемых погрешностей измерений реактивной электрической энергии, установленных в ГОСТ 31819.232012 для счетчиков класса точности 1.
Примечание: устройства модификации EM-12 могут включать в себя несколько модулей различных исполнений.
(6) - конструктивные особенности:
не указывается при отсутствии модулей расширения MCU, при наличии модулей расширения MCU, указываются типы модулей.
(7) - дополнительные конструктивные особенности:
указываются конструктивные особенности изделия в соответствии с руководством по эксплуатации.
Серийный номер в виде цифрового кода и знак утверждения типа наносятся на маркировочную наклейку типографским методом.

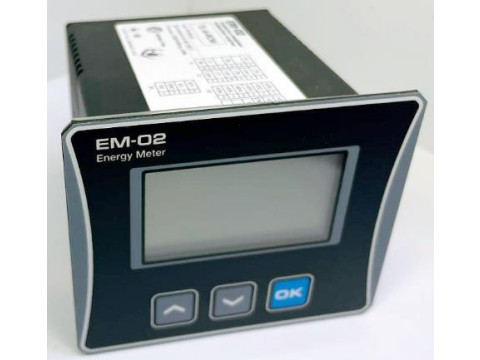

Общий вид устройств представлен на рисунке 1. Нанесение знака поверки на устройства в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) устройств не предусмотрено.
место нанесения серийного номера и знака утверждения типа

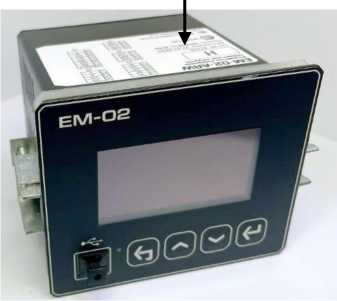

EM-02 исполнений PH и TL

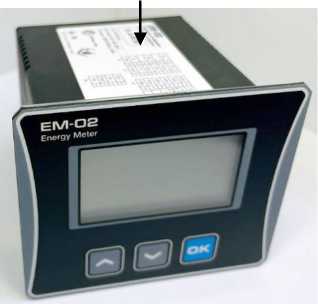

место нанесения серийного номера и знака утверждения типа
EM-02 исполнений H и L

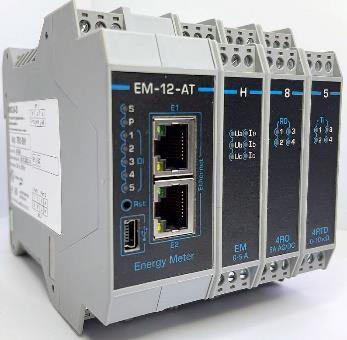

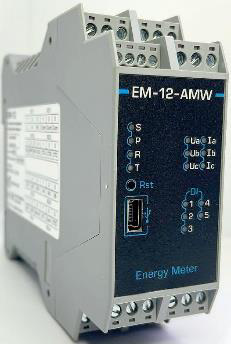

место нанесения серийного номера и знака утверждения типа
EM-12 различных исполнений
Рисунок 1 - Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) устройств является встроенным и разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики устройств нормированы с учетом влияния метрологически значимой части ПО.
Калибровочные коэффициенты и измеренные данные не доступны для изменения без вскрытия устройств.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО_______________________________
|
Идентификационные данные |
Значение | |
|
EM-02 |
EM-12 | |
|
Номер версии (идентификационный номер ПО), не ниже |
10.Х.ХХХ.ХХХ1) |
60.Х.ХХХ.ХХХ1) |
|
Цифровой идентификатор ПО |
- | |
|
1) обозначение «х.ххх.ххх» отвечает за метрологически не значимую часть ПО. Не значащие нули в обозначении могут не указываться и не отображаться. Пример: обозначения 10.0.025.003 и 10.0.25.3 эквивалентны. | ||
Технические характеристики
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение фазного (линейного) напряжения Uном, В: - для исполнений TL, PH - для исполнений L, H |
230 (400) 57,7 (100); 230 (400) |
|
Максимальное значение фазного (линейного) напряжения Uмакс, В: - для исполнений TL, PH - для исполнений L, H |
264 (457) 300 (520) |
|
Диапазон измерений напряжения переменного тока, В: - для исполнений TL, PH - для исполнений L, H |
0,1 • Uном < U < Uмакс 0,05 • Uном < U < Uмакс |
|
Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений фазного (линейного) напряжения переменного тока, %: - для исполнений TL, PH - для исполнений L, H |
±0,5 ±0,2 |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений фазного (линейного) напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,1 |
|
Номинальный ток Iном: - для исполнений TL, мА - для исполнений PH, А - для исполнений L, мА - для исполнений H, А |
250 1; 5 250 1; 5 |
|
Максимальный ток Iмакс: - для исполнений TL, мА - для исполнений PH, А - для исполнений L, мА - для исполнений H, А |
300 1,75; 7 400 6 |
|
Диапазон измерений силы переменного тока |
от 0 до Iмакс |
|
Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы переменного тока, %: - для исполнений TL, PH - для исполнений L, H |
±0,5 ±0,2 |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока в диапазоне рабочих температур, Гц |
±0,01 |
|
Пределы допускаемой основной погрешности измерений активной электрической энергии, активной электрической мощности соответствует1) классу точности: | |
|
- для исполнений TL, PH, L - для исполнений H |
1 по ГОСТ 31819.21-2012 0,2S по ГОСТ 31819.22-2012 |
|
Наименование характеристики |
Значение |
|
Средний температурный коэффициент при измерении активной электрической энергии, активной электрической мощности соответствует1) классу точности: - для исполнений TL, PH, L - для исполнений H |
1 по ГОСТ 31819.21-2012 0,2S по ГОСТ 31819.22-2012 |
|
Пределы допускаемой основной погрешности измерений реактивной электрической энергии, реактивной электрической мощности соответствует2) классу точности: - для исполнений TL, PH - для исполнений L, H |
2 по ГОСТ 31819.23-2012 1 по ГОСТ 31819.23-2012 |
|
Средний температурный коэффициент при измерении реактивной электрической энергии, реактивной электрической мощности соответствует2) классу точности: - для исполнений TL, PH - для исполнений L, H |
2 по ГОСТ 31819.23-2012 1 по ГОСТ 31819.23-2012 |
|
Параметры электрического питания (исполнение А): - номинальное напряжение постоянного тока, В - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц Параметры электрического питания (исполнение D): - номинальное напряжение постоянного тока, В |
220 230 50 24 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: - для модификаций EM-02 - для модификаций EM-12 |
100х80х120 110x182x113,5 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP20 |
|
Масса, кг, не более: - для модификаций EM-02 - для модификаций EM-12 |
1,0 1,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от -40 до +60 от 30 до 80 |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет |
16 |
|
1) Диапазон измерений, пределы допускаемой основной погрешности измерений активной электрической энергии, активной электрической мощности и средний температурный коэффициент соответствуют диапазонам измерений, пределам основной погрешности измерений активной энергии и среднему температурному коэффициенту для указанных классов точности по ГОСТ 31819.21-2012 и ГОСТ 31819.22-2012; 2) Диапазон измерений, пределы допускаемой основной погрешности измерений реактивной электрической энергии, реактивной электрической мощности и средний температурный коэффициент соответствуют диапазонам измерений, пределам основной погрешности измерений реактивной энергии и среднему температурному коэффициенту для указанных классов точности по ГОСТ 31819.23-2012 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на информационную табличку устройств, методом фотолитографии или другим способом, не ухудшающим качество.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство измерения параметров нагрузки серии |
ЕМ* |
1 шт. |
|
Паспорт** |
ПРОМ.421455.010-01-21ПС ПРОМ.421455.011-01-21ПС |
1 экз. |
|
Руководство по эксплуатации** |
ПРОМ.421455.011-02РЭ ПРОМ.421455.011-01РЭ ПРОМ.421455.010РЭ |
1 экз. |
|
* - Модификация и исполнение в соответствие с заказом; * * - В соответствии с заказанным устройством | ||
Сведения о методах измерений
приведены в разделе 1 «Описание устройства» руководства по эксплуатации ПРОМ.421455.011-02РЭ, ПРОМ.421455.011-01РЭ или ПРОМ.421455.010РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 4217-011-20676432-2014 «Устройства измерения параметров нагрузки серии EM. Технические условия».
