Усилители сигналов ВЧ VCH-605
| Номер в ГРСИ РФ: | 65378-16 |
|---|---|
| Производитель / заявитель: | ЗАО "Время-Ч", г.Нижний Новгород |
Усилители сигналов ВЧ VCH-605 (далее - усилители) предназначены для усиления и воспроизведения синусоидальных сигналов 5, 10 и 100 МГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65378-16 |
| Действует | по 06.10.2021 |
| Наименование | Усилители сигналов ВЧ |
| Модель | VCH-605 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 427bf8e7-9ec4-9825-c9c3-fe75e19275ec |
Производитель / Заявитель
Акционерное общество «Время-Ч» (АО «Время-Ч»), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 207 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.12.2025 |
Поверители
Скачать
|
65378-16: Описание типа
2023-65378-16.pdf
|
Скачать | 329.5 КБ | |
|
65378-16: Методика поверки
2016-mp65378-16.pdf
|
Скачать | 321 КБ |
Описание типа
Назначение
Усилители сигналов ВЧ VCH-605 (далее - усилители) предназначены
для усиления и воспроизведения синусоидальных сигналов 5, 10 и 100 МГц.
Описание
Конструктивно усилитель выполнен в виде моноблока, в металлическом корпусе стоечного варианта.
Функционально усилители состоят из трех усилителей с одним входом и четырьмя выходами каждый, устройства вывода RS-232, узла индикации, блока питания и преобразователя AC/DC. Все входные и выходные разъемы расположены на задней панели.
Принцип действия усилителей основан на усилении и размножении сигналов по трем независимым каналам с одним входом и четырьмя выходами.
Синусоидальный входной сигнал поступает на усилитель, который усиливает и размножает сигнал на четыре выхода. На выходе усилителя установлен детектор для передачи информации о наличии/отсутствии сигнала в устройство вывода RS-232, которое передает сообщение, при подключенном компьютере, о состоянии выходов усилителя. Узел индикации обеспечивает светодиодную индикацию о наличии/отсутствии сигнала на выходе усилителя.
Внешний вид усилителя, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

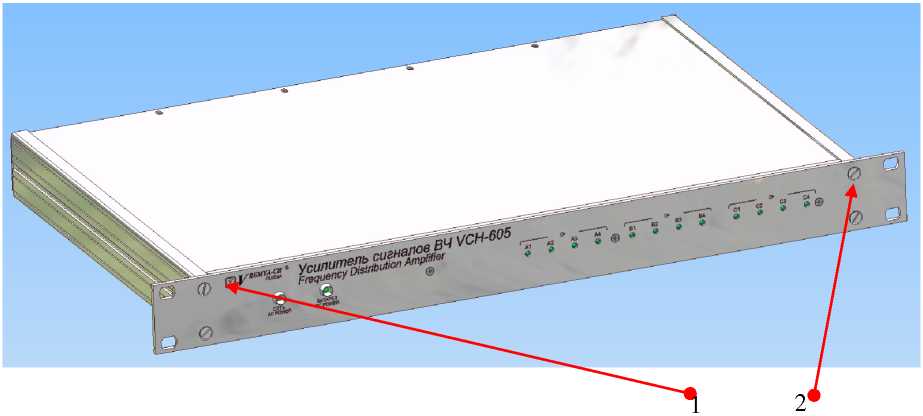

Рисунок 1 - Внешний вид усилителя (вид спереди)
1 - Место нанесения знака утверждения типа и знака поверки
2 - Место пломбировки от несанкционированного доступа

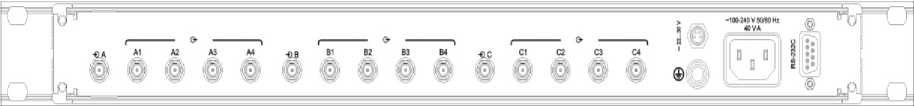

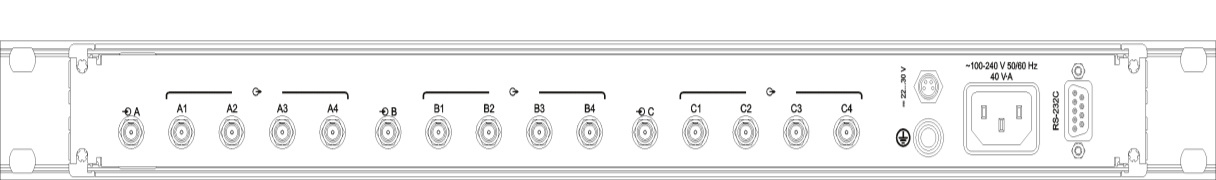

Рисунок 2 - Внешний вид усилителя (вид сзади)
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Номинальные значения частоты синусоидального входного/выходного сигнала, Гц |
5-106; 1-107 1 •Ю6 |
|
Максимальная мощность входного сигнала, дБм, не более |
17 |
|
Коэффициент усиления вход/выход, дБ, не более |
(0±1) |
|
Развязка между каналами, дБ, не более: - на частоте 5 и 10 МГц - на частоте 100 МГц |
минус 120 минус 100 |
|
Спектральная плотность мощности фазовых шумов на частоте 5 и 10 МГц, дБн/Гц, не более: - частота отстройки 1 Гц - частота отстройки 10 Гц - частота отстройки 100 Гц - частота отстройки 1 кГц - частота отстройки 10 кГц |
минус 141 минус 150 минус 155 минус 160 минус 163 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Спектральная плотность мощности фазовых шумов на частоте 100 МГц, дБн/Гц, не более: - частота отстройки 1 Гц - частота отстройки 10 Гц - частота отстройки 100 Гц - частота отстройки 1 кГц - частота отстройки 10 кГц |
минус 130 минус 145 минус 150 минус 155 минус 160 |
|
Среднее квадратическое относительное двухвыборочное отклонение частоты (вносимая усилителем нестабильность частоты) на интервале времени измерения 1 с, не более |
4,0М0-14 |
|
Гармонические искажения вносимые усилителем на частотах 5 МГц и 10 МГц, дБ, не более |
минус 40 |
|
Гармонические искажения вносимые усилителем на частотах 100 МГ ц, дБ, не более |
минус 35 |
|
Температурный коэффициент изменения фазы выходных сигналов, пс/°С, не более |
5 |
|
Время установления рабочего режима, ч, не более |
2 |
|
Средний срок службы, лет, не менее |
15 |
|
Наработка на отказ, ч, не менее |
20000 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
483 х 44 х 310 |
|
Масса, кг, не более: - усилителя - усилителя в транспортной таре |
12 25 |
|
Напряжение питания от сети переменного тока, В |
от 100 до 240 |
|
Напряжение питания от сети постоянного тока, В |
от 22 до 30 |
|
Потребляемая мощность от сети переменного тока, В'А, не более |
45 |
|
Потребляемая мощность от сети питания постоянного тока, Вт, не более |
40 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре воздуха 25 °С, % |
от 5 до 40 от 84 до 106 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и в виде наклейки на лицевую панель усилителей.
Комплектность
Комплект поставки усилителей включает:
- усилитель сигналов ВЧ VCH-605 ЯКУР.468732.022 - 1 шт.;
- кабель сетевой SCZ-1 - 1 шт.;
- кабель питания ЯКУР.685650.062 - 1 шт.;
- руководство по эксплуатации ЯКУР.468732.022РЭ - 1 шт.;
- методика поверки ЯКУР.468732.022РЭ1 - 1 шт.;
- формуляр ЯКУР.468732.022ФО - 1 шт.;
- упаковка ЯКУР.411915.078 - 1 шт.;
- ящик укладочно-транспортный ЯКУР.323361.032 - 1 шт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013. «Государственная поверочная схема для средств измерений времени и частоты»;
ЯКУР.468732.022ТУ. Усилитель сигналов ВЧ VCH-605. Технические условия.
