Моментомеры TDT600CN
| Номер в ГРСИ РФ: | 65379-16 |
|---|---|
| Категория: | Моментомеры |
| Производитель / заявитель: | Фирма "Tohnichi MFG. Co., Ltd.", Япония |
Моментомеры TDT600CN (далее - моментомеры) предназначены для использования при поверке и калибровке ключей (отвёрток) моментных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65379-16 |
| Действует | по 06.10.2026 |
| Наименование | Моментомеры |
| Модель | TDT600CN |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cd0bfc49-c440-059f-3eda-6bdc094300ce |
Производитель / Заявитель
Фирма "Tohnichi MFG. Co., Ltd.", ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65379-16: Описание типа
2016-65379-16.pdf
|
Скачать | 79.6 КБ | |
|
65379-16: Методика поверки
2016-mp65379-16.pdf
|
Скачать | 649.6 КБ |
Описание типа
Назначение
Моментомеры TDT600CN (далее - моментомеры) предназначены для использования при поверке и калибровке ключей (отвёрток) моментных.
Описание
Принцип действия моментомеров заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим выводом результата на цифровой дисплей.
Моментомеры (см. Рис. 1) состоят из корпуса, в котором размещается датчик крутящего момента силы, измерительная схема и цифровой дисплей. На лицевой стороне корпуса моментомеров находится адаптер с присоединительным шестигранником для установки в него поверяемых или калибруемых средств измерений (см. Рис. 1. позиция «а»). Моментомеры оснащены двумя сменными держателями для различных типов средств измерений. В качестве дополнительной опции можно заказать держатель для поверки или калибровки ключей (см. Рис. 1. позиция «б»).
Измерительная схема моментомеров позволяет подсоединение их к персональному компьютеру с помощью стандартного разъема RS-232C для последующей визуализации, регистрации результатов измерений и распечатки протоколов на принтере. Питание моментомеров осуществляется от сети переменного тока через блок питания.
«б»
«а»

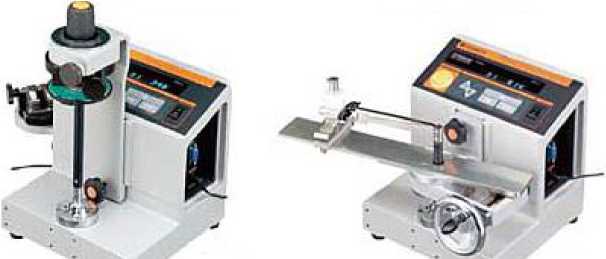

Рисунок 1 - Общий вид моментомеров TDT600CN
Ограничение доступа к определённым частям в целях несанкционированной настройки и вмешательства обеспечивается конструкцией самих моментомеров, которая может быть вскрыта только при помощи специального инструмента.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Модификация |
Диапазон измерений, Н^м |
Цена деления, Н^м |
Пределы допускаемой относительной погрешности, % |
Размер присоединительного шестигранника, мм |
Г абаритные размеры (ДхШхВ), мм, не более |
Масса, кг не более |
|
TDT600CN |
от 0,2 до 6,0 |
0,0005 |
±1 |
6,35 |
230x220x225 |
11 |
Таблица 2 - Технические характеристики
|
Рабочий диапазон температур, °С |
от 0 до плюс 40 |
|
Напряжение питания, В |
/■^/■^q+10% 220-15% |
|
Частота напряжения питания, Гц |
50±1 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус моментомеров.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Моментомер TDT600CN |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП АПМ 91-15 |
1 |
|
Сетевой кабель |
По заказу |
Программное обеспечение |
По заказу |
|
Аккумуляторная батарея |
По заказу |
|
Принтер |
По заказу |
|
Кабель для подключения к ПК |
По заказу |
Поверка
осуществляется по документу МП АПМ 91-15 «Моментомеры TDT600CN. Методика поверки», утверждённому ООО «Автопрогресс-М» в декабре 2015 года.
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ Р 8.752-2011.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «TOHNICHI MFG. CO., LTD», Япония
