Измерители крутящего момента силы MW
| Номер в ГРСИ РФ: | 65391-16 |
|---|---|
| Производитель / заявитель: | Компания "Manner Sensortelemetrie GmbH", Германия |
Измерители крутящего момента силы MW (далее - измерители) предназначены для измерений крутящего момента силы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65391-16 |
| Действует | по 19.10.2026 |
| Наименование | Измерители крутящего момента силы |
| Модель | MW |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c2685758-1e8c-b5e2-abe9-888ecdc1b1d4 |
Производитель / Заявитель
Компания "Manner Sensortelemetrie GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65391-16: Описание типа
2016-65391-16.pdf
|
Скачать | 90.6 КБ | |
|
65391-16: Методика поверки
2021-mp65391-16.pdf
|
Скачать | 72.8 КБ |
Описание типа
Назначение
Измерители крутящего момента силы MW (далее - измерители) предназначены для измерений крутящего момента силы.
Описание
Принцип действия измерителей основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе ротора датчика измерителя.
Конструктивно измеритель состоит из датчика крутящего момента силы, измерительное упругое тело которого и фланцы для ввода крутящего момента силы изготовлены в виде одной детали, приемной антенны и измерительного ресивера. Электрические сигналы разбаланса датчика крутящего момента силы через антенну поступают в измерительный ресивер (блок оценки), где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
По заказу измеритель можно оснастить датчиком измерения частоты вращения.
Обозначение модификации: MW XNm(kNm), где MW - обозначение измерителя по каталогу производителя, Х - верхний предел измерений крутящего момента силы, Nm(kNm) -единица измерений крутящего момента силы
Измерители отличаются диапазонами измерений крутящего момента силы и габаритными размерами.

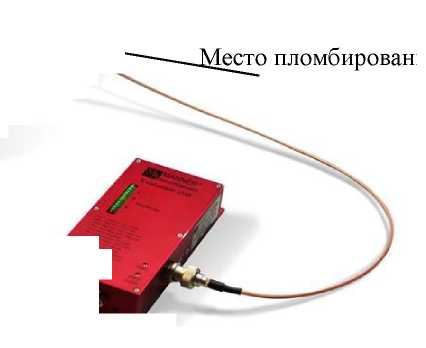

Внешний вид измерителей крутящего момента силы MW представлен на рисунке 1.
есто пломбирования
Рисунок 1 - Внешний вид измерителя крутящего момента силы MW
Место нанесения знака утверждения типа
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики измерителей
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м* |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности крутящего момента силы, % |
Г абаритные размеры, не более, Диаметр х Высота, мм |
|
MW 20Nm |
2 - 20 |
±0,1 |
078x40 |
|
MW 50Nm |
5 - 50 |
±0,1 |
078x40 |
|
MW 100Nm |
10 - 100 |
±0,1 |
0100x40 |
|
MW 200Nm |
20 - 200 |
±0,1 |
0100x40 |
|
MW 500Nm |
50 - 500 |
±0,1 |
0132x45 |
|
MW 1kNm |
100 - 1000 |
±0,1 |
0132x45 |
|
MW 2kNm |
200 - 2000 |
±0,1 |
0164x45 |
|
MW 3kNm |
300 - 3000 |
±0,1 |
0164x45 |
|
MW 5kNm |
500 - 5000 |
±0,1 |
0210x65 |
|
MW 10kNm |
1000 - 10000 |
±0,1 |
0210x65 |
|
MW 20kNm |
2000 - 20000 |
±0,1 |
0280x65 |
|
MW 50kNm |
5000 - 50000** |
±0,1 |
0425x100 |
|
MW 100kNm |
10000 - 100000** |
±0,1 |
0425x100 |
|
MW 200kNm |
20000 - 200000** |
±0,1 |
0500x120 |
|
MW 500kNm |
50000 - 500000** |
±0,1 |
0500x120 |
|
Выходное значение электрического сигнала при номинальном значении крутящего момента силы, не более, мА (В) |
4 - 20 (±10) | ||
|
Масса, не более, кг |
60 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
20±5 60±20 | ||
|
* - указанные характеристики относятся к базовым модификациям и могут быть уменьшены по требованию заказчика; для идентификации номинального значения крутящего момента силы необходимо руководствоваться маркировкой датчика ротора измерителя и нормативнотехнической документацией на измеритель | |||
|
** - диапазон измерений измерителей метрологически обеспечен в Российской Федерации до 20000 Н^м. | |||
Знак утверждения типа
наносится на корпус измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 2 - Комплектность
|
Измеритель крутящего момента силы MW (модификация по заказу) |
1 шт. |
|
Датчик измерения частоты вращения с кабелем |
1 шт. * |
|
Руководство по эксплуатации |
1 экз. |
|
* - по отдельному заказу | |
Поверка
осуществляется по ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- установки поверочные (эталоны 1-го разряда) по ГОСТ Р 8.752-2011, относительная погрешность ±0,04 %;
- национальные эталоны крутящего момента силы НМИ в рамках соглашения CIPM MRA - в диапазоне измерений свыше 20000 до 500000 Н^м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема средств измерений крутящего момента силы»
2 Техническая документация компании «Manner Sensortelemetrie GmbH», Германия
