Расходомеры электромагнитные РЕМ-1000
| Номер в ГРСИ РФ: | 65411-16 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "APLISENS S.A.", Польша |
Расходомеры электромагнитные PEM-1000 предназначены для измерений объёма и объёмного расхода электропроводящих жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65411-16 |
| Действует | по 19.10.2026 |
| Наименование | Расходомеры электромагнитные |
| Модель | РЕМ-1000 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fa232107-65a0-4a1f-af02-ddf4fd682b0f |
Производитель / Заявитель
Фирма "APLISENS S.A.", Польша
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 318 (95%) |
| Неуспешных поверок (СИ непригодно) | 16 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65411-16: Описание типа
2023-65411-16.pdf
|
Скачать | 248.1 КБ | |
|
65411-16: Методика поверки
2023-mp65411-16.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Расходомеры электромагнитные PEM-1000 предназначены для измерений объёма и объёмного расхода электропроводящих жидкостей.
Описание
Расходомеры электромагнитные PEM-1000 состоят из двух частей - преобразователя расхода и электронного блока с индикатором или без индикатора в версии «lite» , которые могут быть жестко связаны единой механической конструкцией или разнесены на некоторое расстояние.
Принцип работы основан на законе электромагнитной индукции. При движении электропроводящей жидкости в магнитном поле, создаваемом преобразователем расхода, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. ЭДС снимается с электродов преобразователя расхода и передается в индикатор, где происходит его преобразование в значение объёма и объёмного расхода, и формирование выходных сигналов: импульсный до 0,5 кГц (одно - или двунаправленный) или частотный выход от 0,1 до 2 кГц, токовый от 4 до 20 мА. Так же предусмотрены протоколы передачи данных ModbusRTU / RS 485 и HART.
Расходомеры электромагнитные PEM-1000 выпускаются в следующих исполнениях:
- компактное ALW - индикатор установлен непосредственно на преобразователе расхода;
- раздельное NW - преобразователь расхода соединен кабелем с индикатором на расстоянии не более чем 50 м.
- без индикатора lite - электронный блок без индикатора непосредственно на преобразователе расхода
Внешний вид расходомеров электромагнитных PEM-1000 представлен на рисунке 1.
Заводской номер, наносятся типографическим методом в буквенно-цифровом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.
Нанесение знака поверки на расходомеры электромагнитные PEM-1000 не предусмотрено.
Знак утверждения типа наносится типографическим методом на маркировочные таблички. Внешний вид маркировочной таблички представлен на рисунке 2.
а)
б)
в)

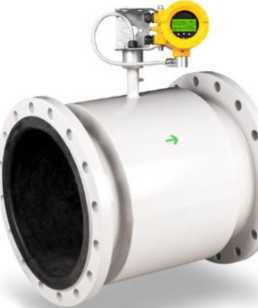

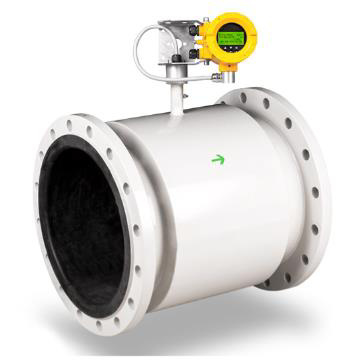

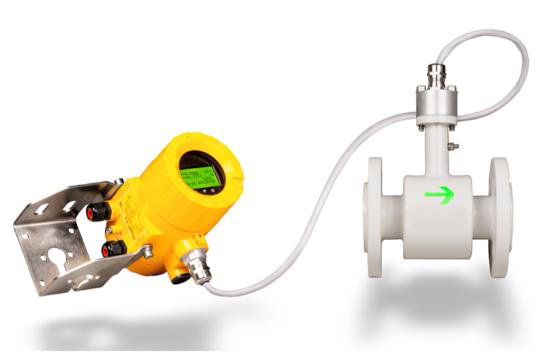

Рисунок 1 - Внешний вид расходомеров электромагнитных PEM-1000: а) PEM-1000ALW, б) PEM-1000Lite, в) PEM-1000NW

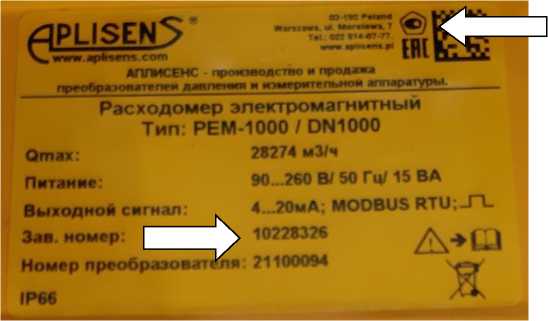

Рисунок 2 - Внешний вид маркировочной таблички
Программное обеспечение
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на индикаторе (при наличии), а также преобразования её в виде нормированных сигналов (токовых и/или частотных, и/или импульсных).
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PEM1M_CPU |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0500 |
|
Цифровой идентификатор ПО (контрольная сумма) |
9E-C9-5E-9D |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений расходомеров электромагнитных PEM-1000 - «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Номинальный диаметр, мм |
от 10 до 1000 |
|
Диапазон скорости потока, м/с |
от 0,3 до 6 |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,085 до 16964,586 |
|
Пределы допускаемой относительной погрешности измерений объёма (объёмного расхода), % |
±0,5; ±1 |
Таблица 3 - Основные технические характеристики.
|
Наименование параметра |
Значение |
|
Максимальное давление измеряемой жидкости, МПа, не более |
1,6 (2,5 и 4,0 - по заказу) |
|
Диапазон температур измеряемой жидкости |
резина: от -5 до +90 |
|
в зависимости от материала изоляции, °C |
фторопласт: от -25 до +130 |
|
Напряжение электропитания, В переменное |
от 90 до 260, (50 Гц) |
|
постоянное |
от 10 до 36 |
|
Мощность потребления переменное напряжение, В^А |
15 |
|
постоянное напряжение, Вт |
15 - по заказу |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +60 |
|
- относительная влажность, % |
до 80 |
|
Габаритные размеры преобразователя расхода, мм, не более: -длина |
1250 |
|
-ширина |
1300 |
|
-высота |
1300 |
|
Габаритные размеры электронного блока (с индикатором или без индикатора), мм, не более: -длина |
220 |
|
-ширина |
170 |
|
-высота |
250 |
|
Масса, кг, не более: - преобразователь расхода |
850 |
|
- электронный блок (с индикатором или без индикатора) |
25 |
Знак утверждения типа
наносят на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
PEM-1000 |
1 шт. |
|
Руководство по эксплуатации |
56607470-407112-001-2021-РЭ |
1 экз. |
|
Паспорт |
56607470.501.ПС |
1 экз. |
Сведения о методах измерений
Приведены в п. 1.1 руководства по эксплуатации 56607470-407112-001-2021-РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;
Техническая документация фирмы APLISENS S.A., Польша.
