Весы автомобильные неавтоматического действия АМВ Караван

Назначение

Весы автомобильные неавтоматического действия АМВ Караван предназначены для измерения массы различных грузов при статическом взвешивании.

Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного прибора. ГПУ может состоять от одной до пяти низкопрофильных весовых платформ модульного типа. Фундамент весов выполнен литым из армированного бетона в виде сплошной плиты. Исполнение весов пандусного типа.

Соединение электрических устройств в цепь выполнено через клеммные коробки и комплект кабелей.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений.

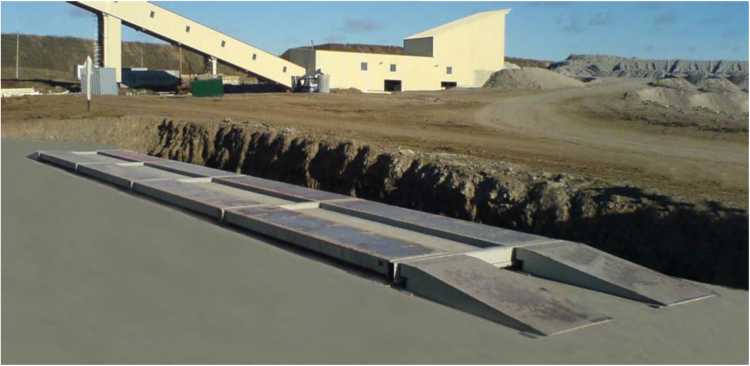

Общий вид весов представлен на рис. 1.

Рисунок 1 - Общий вид весов

Форма маркировки весов: АМВ - Max Караван, где АМВ Караван - обозначение весов;

Max - максимальная нагрузка, т

В конструкции весов применены весоизмерительные датчики:

- RTN, госреестр №21175-13, пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия;

- WBK, госреестр №56685-14, пр-во ф. «CAS Corporation Ltd», Р. Корея;

- С16А, госреестр №60480-15, пр-во ф. «Hottinger Baldwin Messtechnik (GmbH)», Германия;

- BM14, госреестр №55371-13, пр-во ф. «ZEMIC», КНР;

- 740, госреестр №50842-12, пр-во ф. «Tecnicas de Electronica у Automatismos, S.A.», Испания.

В конструкции весов применены весоизмерительные приборы:

- WE2111, госреестр №61808-15, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия;

- CI моделей CI-1560 или CI-6000А, госреестр №50968-12, пр-во ф. «CAS Corporation», Р. Корея;

Защита от несанкционированного доступа к встроенному ПО приборов, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).

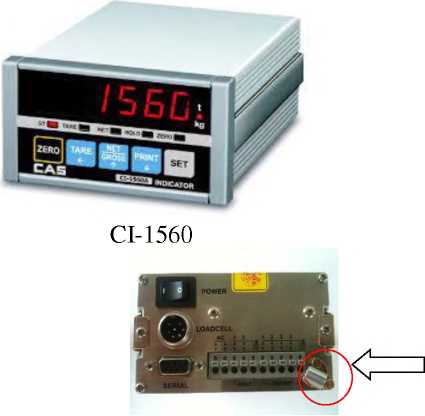

Общий вид приборов и схемы их пломбирования представлены на рис. 2.

WE2111

CI-1560

CI-6000A

Рисунок 2 - Общий вид приборов и схемы их пломбирования

Программное обеспечение

Приборы имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защищённости встроенного ПО СИ соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (III)

Значение максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов (mpe) приведены в табл. 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль...........................±0,25е

Количество весовых платформ, шт..................................................................от 1 до 5

Габаритные размеры и масса весовой платформы (ВП) весов представлены в табл. 3.

Таблица 3

Электрическое питание:

- напряжение однофазного переменного тока, В............................................. 187 до 242

- частота, Гц...............................................................................................49...51

Предельные значения диапазона температур ГПУ весов c датчиками типа, °С: - С16А...................................................................................от минус 50 до плюс 50

- RTN...................................................................................от минус 30 до плюс 50

- BM14, 740............................................................................ от минус 30 до плюс 40

- WBK .................................................................................от минус 40 до плюс 50

Диапазон рабочих температур весоизмерительного прибора, °С.............от минус 10 до плюс 40

Потребляемая мощность не более, В^ А

Вероятность безотказной работы весов за 2000 часов

Средний срок службы весов не менее, лет

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Весы АМВ Караван в сборе - 1 комплект;

Эксплуатационная документация на весы (РЭ, ПС) - 1 комплект.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011, приложение ДА «Методика поверки весов».

Основные средства поверки: эталонные гири 4-го разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

2 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».
