Метан-реле шахтные искробезопасные ИМРШ
| Номер в ГРСИ РФ: | 65469-16 |
|---|---|
| Производитель / заявитель: | ООО "Современные технические решения", г.Кемерово |
Метан-реле шахтные искробезопасные ИМРШ (далее по тексту метан-реле) предназначены для измерений и контроля объемной доли метана в атмосфере горных выработок.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65469-16 | ||||||
| Действует | по 19.10.2031 | ||||||
| Наименование | Метан-реле шахтные искробезопасные | ||||||
| Модель | ИМРШ | ||||||
| Модификации |
Модификации с оптическим датчиком: ИМРШ.ПБО ИМРШ.ПБЛ Модификации с термохимическим датчиком: ИМРШ.ПБТ На испытания предоставлена: ИМРШ.ПБЛ |
||||||
| Приказы |
№2276 от
22.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1694 от
25.08.2026
— О продлении срока действия утвержденных типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e1da3cae-3805-d0d8-a311-e69a534c7a4f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «СТР», РОССИЯ, 650044, Кемеровская область - Кузбасс, г.о. Кемеровский, г. Кемерово, пр-кт Шахтеров, д. 1, этаж 2
Поверка
| Методика поверки / информация о поверке |
МП 06-097-2025 Государственная система обеспечения единства измерений Метан-реле шахтные искробезопасные ИМРШ Методика поверки
(с 22.10.2025)
МП 06-013-2016 Искробезопасное метан-реле шахтное ИМРШ Методика поверки
(с 29.02.2016)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10172
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10144 (100%) |
| Неуспешных поверок (СИ непригодно) | 28 (0 %) |
| Актуальность информации | 08.09.2026 |
Поверители
Скачать
|
65469-16: Описание типа
2019-65469-16.pdf
Файл устарел
|
Скачать | 211.9 КБ | |
|
65469-16: Методика поверки
2016-mp65469-16.pdf
Файл устарел
|
Скачать | 422.3 КБ | |
|
65469-16: Описание типа
2025-65469-16.pdf
Файл устарел
|
Скачать | 725.7 КБ | |
|
65469-16: Методика поверки
МП 06-013-2016
2016-mp65469-16-1.pdf
Файл устарел
|
Скачать | 422.3 КБ | |
|
65469-16: Методика поверки
МП 06-097-2025
2025-mp65469-16.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
65469-16: Описание типа
2025-65469-16-1.pdf
|
Скачать | 725.7 КБ | |
|
65469-16: Описание типа
2019-65469-16-1.pdf
|
Скачать | 211.9 КБ | |
|
65469-16: Методика поверки
МП 06-097-2025
2025-mp65469-16-1.pdf
|
Скачать | 2.9 MБ | |
|
65469-16: Методика поверки
МП 06-013-2016
2016-mp65469-16-2.pdf
|
Скачать | 422.3 КБ |
Описание типа
Назначение
Метан-реле шахтные искробезопасные ИМРШ (далее по тексту метан-реле) предназначены для измерений и контроля объемной доли метана в атмосфере горных выработок.
Описание
Для измерения объемной доли метана метан-реле, в зависимости от модификации используются датчики различных типов.
Метан-реле модификация ИМРШ.ПБО - установлен оптический датчик.
Метан-реле модификация ИМРШ.ПБТ - установлен термохимический датчик.
Принцип действия оптического датчика основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн от 3,3 до 3,4 мкм. Принцип действия термохимического датчика основан на беспламенном сжигании метана на рабочем элементе датчика. Появление метана приводит к изменению сопротивления рабочего резистора датчика, разбалансировке моста и выходного напряжения диагонали моста пропорциональное концентрации метана.
Конструктивно метан-реле состоит из следующих блоков:

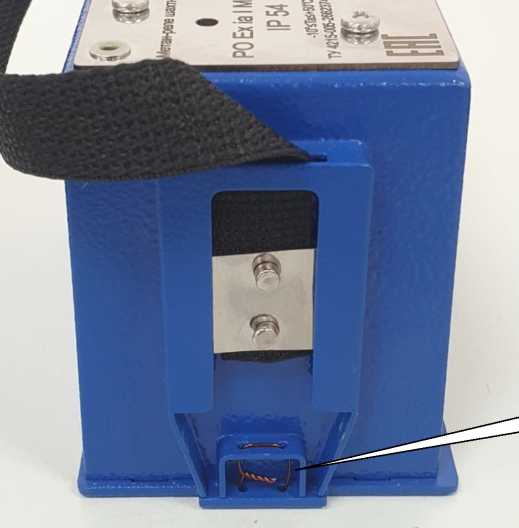

ИМРШ.ПБх - переносной блок состоит из пластикового корпуса с размещенными в нем печатными платами, датчиком метана, пьезодинамиком, светодиодами и Li-ion аккумулятором. На лицевой панели ИМРШ.ПБх расположены: 3 RGB светодиода для отображения состояния устройства и индикациирежимов работы/ошибок, отверстие пьезодинамика, отверстия датчика метана, кнопка управления. На тыльной стороне в углублении расположены подпружиненные ленточные контакты, предназначенные для заряда встроенного аккумулятора, подачи питания и обмена данными с блоком ИМРШ.КМ

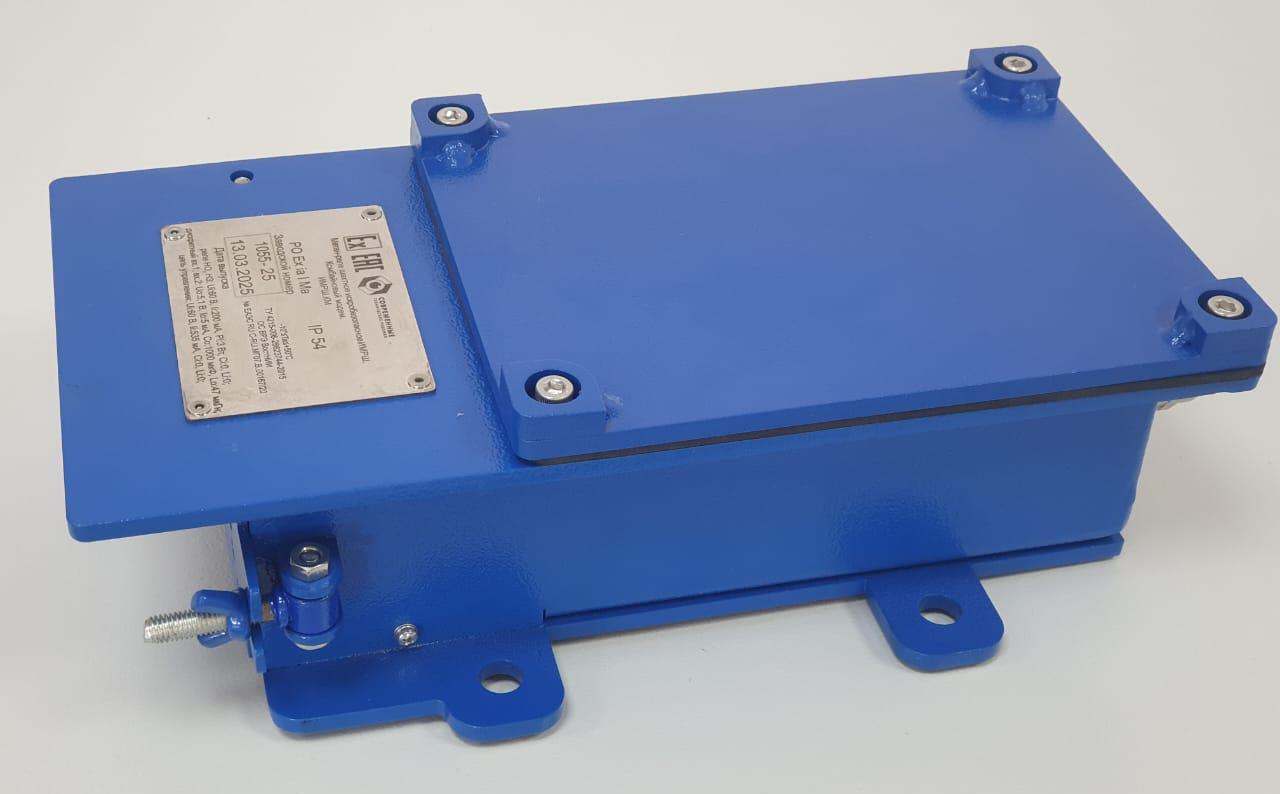

ИМРШ.КМ - комбайновый модем представляет собой защитный металлический кожух устанавливаемый на горной машине, внутри которого находится блок управления с оптическим реле, клемник и PLC-модем.
Метан-реле имеют следующие функции:
- измерение концентрации метана в атмосфере;
- запись в энергонезависимую память и передача измеренного значения объемной доли метана в атмосфере;
- подача световой и звуковой сигнализации при достижении значения объемной доли метана заданных уровней (тревога и авария);
- передача результатов измерений на ПК (при использовании ИМРШ.ЗС);
- индикация состояния и неисправности;
- передача результатов измерений в виде аналогового от 0,4 до 2 В и цифрового (RS-485 протокол Modbus) выходных сигналов для интегрирования в информационно-измерительные системы (при использовании ИМРШ.ШМ).
Метан-реле предназначены для работы в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли, является пыле и влагозащищенным в соответствии с исполнением IP 54 по ГОСТ 14254-96.
Для предотвращения несанкционированного доступа корпус метан-реле пломбируется.
Внешний вид и схема пломбировки метан-реле от несанкционированного доступа приведена на рисунках 1, 2.

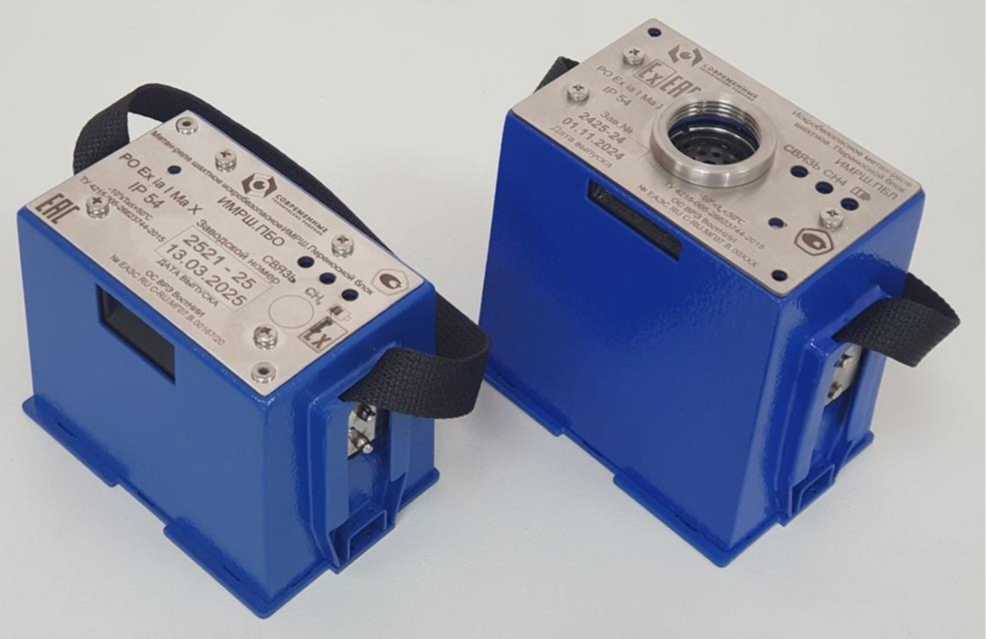

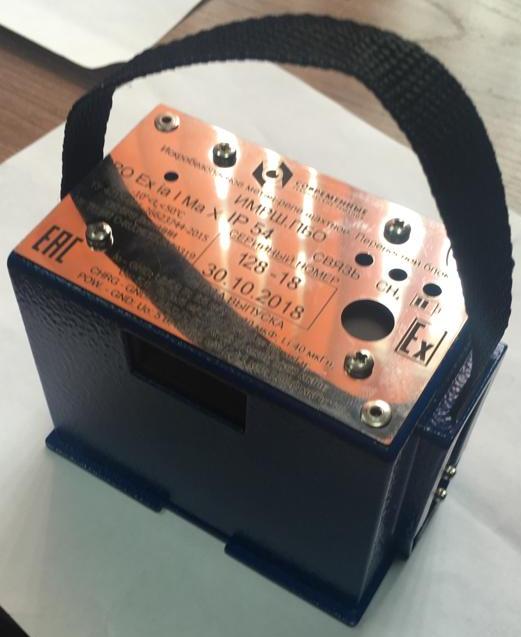

Рисунок 1 - Внешний вид ИМРШ.ПБх (стрелкой указано место нанесения защитной пломбы)

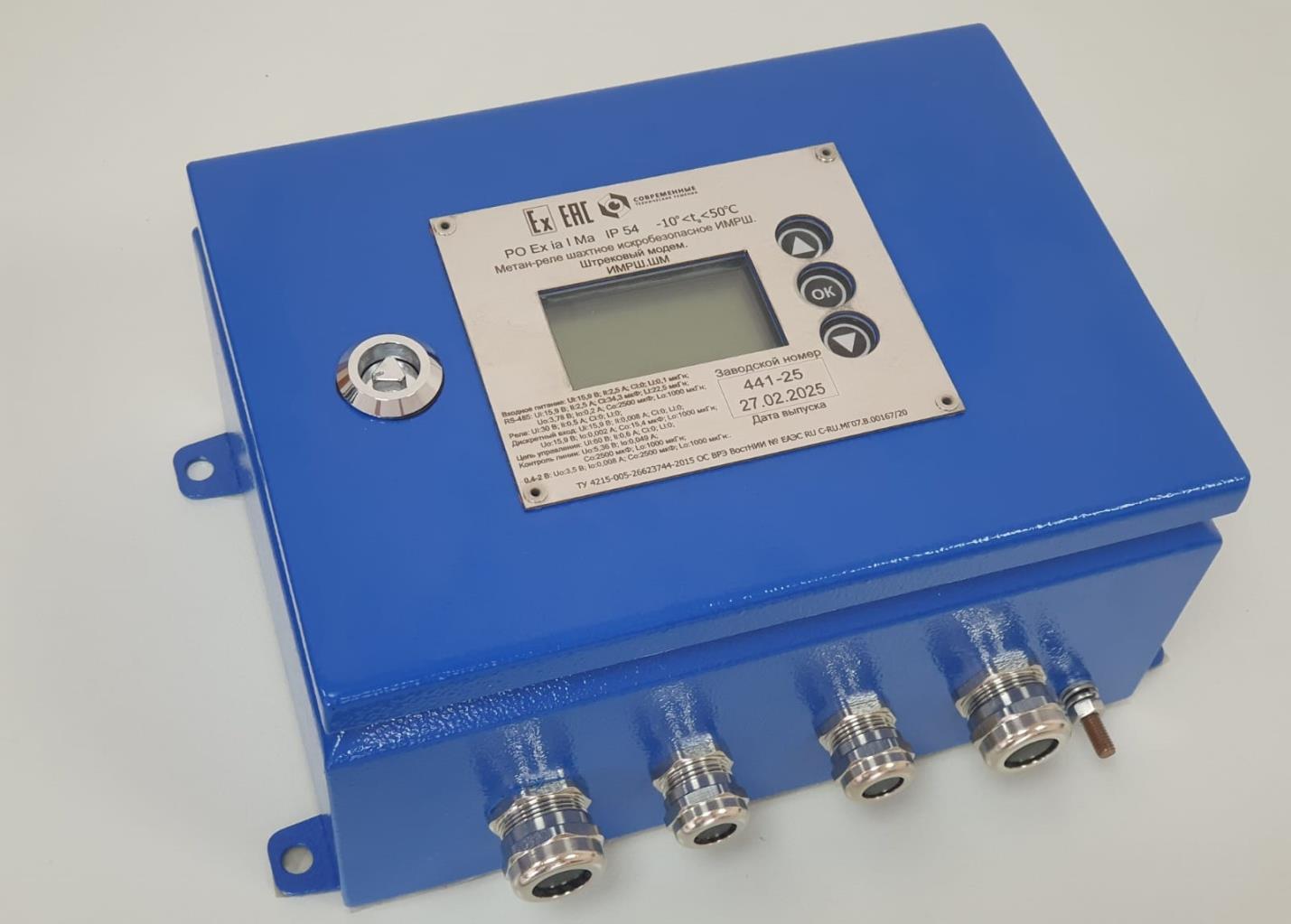

Рисунок 2 - Внешний вид ИМРШ.ШМ
Программное обеспечение
Метан реле имеет встроенное программное обеспечение далее (ПО), разработанное фирмой-изготовителем специально для решения задач измерения объемной доли метана. Встроенное ПО измерителя состоит из программы управления измерением и передачи данных блока ИМРШ.ПБх.
К метрологически значимой части относится все ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IMRSH.bin |
|
Номер версии (идентификационный номер) ПО |
Ver.1.x |
|
Цифровой идентификатор ПО (алгоритм) |
0xCA214942 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
|
Примечания: 1) Знак «х» в номере версии ПО обозначает незначительные изменения, не влияющие на метрологические характеристики метан-реле; 2) Контрольная сумма, указанная в таблице относится только к прошивке версии 1.01 | |
Технические характеристики
Метрологические характеристики метан-реле шахтных искробезопасных ИМРШ приведены в таблице 2. Технические характеристики метан-реле шахтных искробезопасных ИМРШ приведены в таблице 3.
Таблица 2
|
Параметр |
Значение |
|
Диапазон измерений объемной доли метана для модификаций ИМРШ.ПБТ, % |
от 0 до 2,5 |
|
Диапазон измерений объемной доли метана для модификаций ИМРШ.ПБО, % |
от 0 до 100 |
|
Предел основной допускаемой абсолютной погрешности в диапазоне измерений объемной доли метана от 0 до 2 % об. доля, включ., % |
±0,1 |
|
Предел основной допускаемой относительной погрешности в диапазоне измерений объемной доли метана св. 2 до 2,5 % об. доля, включ., % (только для модификаций ИМРШ.ПБТ) |
±5 |
|
Предел основной допускаемой относительной погрешности в диапазоне измерений объемной доли метана св. 2 до 5 % об. доля, включ., % (только для модификаций ИМРШ.ПБО) |
±5 |
|
Предел основной допускаемой относительной погрешности в диапазоне измерений объемной доли метана св. 5 до 100 % об. включ., % (только для модификаций ИМРШ.ПБО) |
±10 |
|
Предел допускаемой дополнительной погрешности измерений от влияния изменения температуры окружающей среды в диапазоне условий эксплуатации: - абсолютной в диапазоне измерений от 0 до 2 % об. доля, включ., % об. доля - относительной в диапазоне измерений св. 2 до 2,5 % об. доля, % |
±0,2 ±10 |
|
Предел допускаемой дополнительной погрешности измерений от влияния изменения атмосферного давления в диапазоне условий эксплуатации: - абсолютной в диапазоне измерений от 0 до 2 % об. доля, включ., % об. доля - относительной в диапазоне измерений св. 2 до 2,5 % об. доля, % |
±0,2 ±30 |
|
Время срабатывания сигнализации (световой, звуковой), с, не более |
30 |
|
Время прогрева, с, не более |
90 |
Таблица 3
|
Параметр |
Значение |
|
Габаритные размеры, Д*Ш*В, мм, не более: - блока ИМРШ.ПБх - блока ИМРШ.КМ |
111x71x76; 295x97x200; |
|
Масса, кг, не более: - блока ИМРШ.ПБх - блока ИМРШ.КМ |
1,0 14,0 |
|
Электрическое питание от сети постоянного тока, В - блока ИМРШ.ПБх (от встроенного Li-ion аккумулятора) - блока ИМРШ.КМ |
3.7 от 3 до 5,4 |
|
Потребляемая мощность, В •А, не более - блока ИМРШ.ПБх - блока ИМРШ.КМ |
0,1 0,4 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон атмосферного давления, кПа - диапазон относительной влажности, % |
от -10 до +50 от 84 до 106,7 от 15 до 98 (без капельной влаги) |
|
Средняя наработка на отказ, час |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на шильд ИМРШ и титульный лист Руководства по эксплуатации в верхнем правом углу методом компьютерной графики.
Комплектность
Комплектность метан-реле приведена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Блок ИМРШ.ПБх |
- |
1 шт. |
|
Блок ИМРШ.КМ |
- |
по заказу |
|
Блок ИМРШ.ШМ |
- |
по заказу |
|
Блок ИМРШ.ЗС |
- |
по заказу |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации |
ИМРШ 001.001.001.РЭ |
1 экз. |
|
Паспорт |
ИМРШ 001.001.001.ПС |
1 экз. |
|
Копия сертификата соответствия ТР ТС 012/2011 |
- |
1 экз. |
|
Методика поверки |
МП 06-013-2016 |
1 экз. |
|
Колпачок для градуировки |
- |
по заказу |
Поверка
осуществляется по документу МП 06-013-2016 «Метан-реле шахтное искробезопасное
«ИМРШ» Методика поверки», утвержденному ФБУ «Кемеровский ЦСМ» 29 февраля 2016 г.
Основные средства поверки:
- государственные стандартные образцы газовой смеси - метан в воздухе, метан в азоте №№ 10530-2014, 10532-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Правила безопасности в угольных шахтах утвержденные приказом Ростехнадзора от 19.11.2013 №550»
Технические условия ТУ 4215-001-26625559-2015
