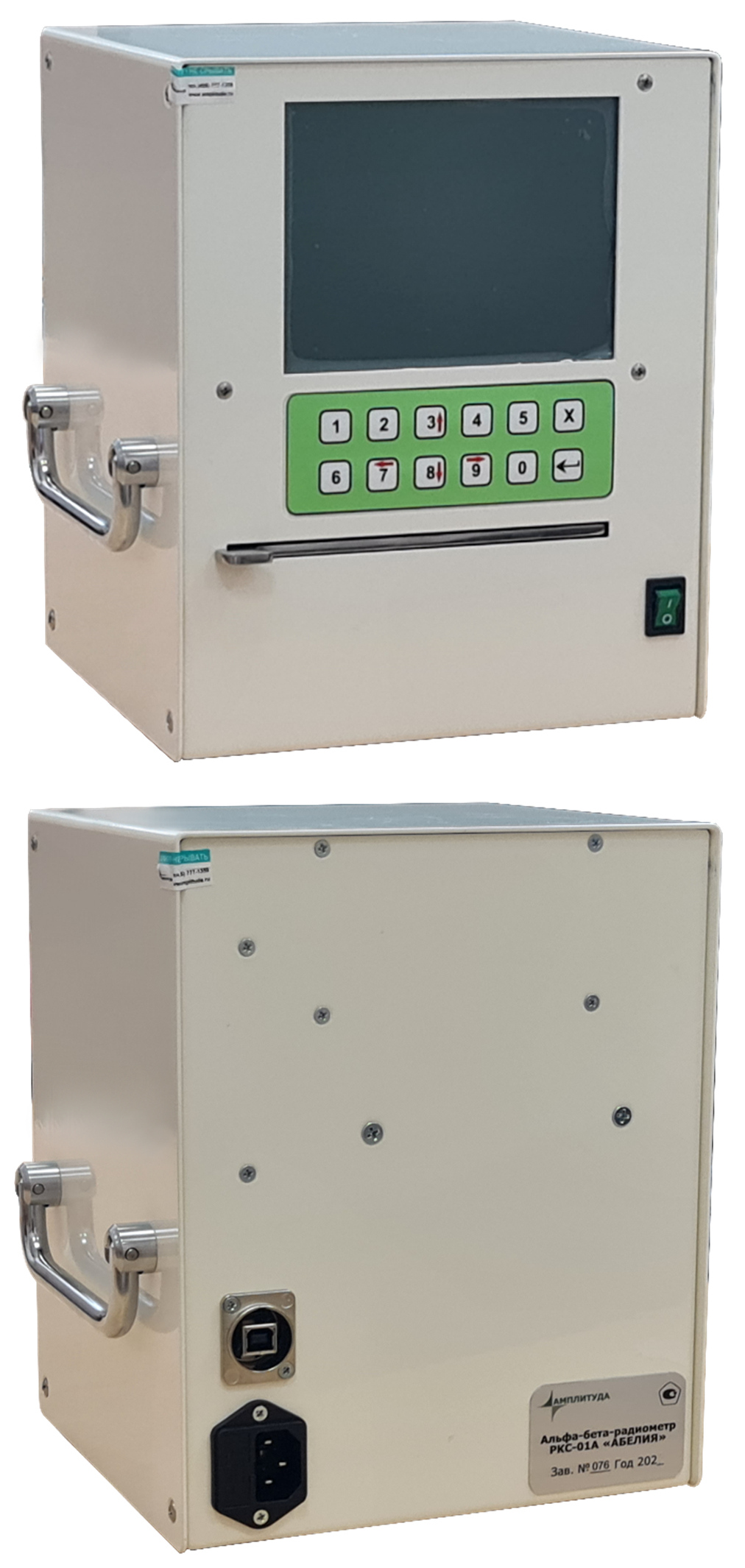

Альфа-бета-радиометры РКС-01А "Абелия"
| Номер в ГРСИ РФ: | 65471-16 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | ООО "НТЦ "Амплитуда", г. Москва |
Альфа-бета-радиометры РКС-01А «Абелия» (далее - радиометры) предназначены для измерения:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65471-16 |
| Действует | по 19.10.2026 |
| Наименование | Альфа-бета-радиометры |
| Модель | РКС-01А "Абелия" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5e864944-6488-ac19-a10b-8492107772ed |
Производитель / Заявитель
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 197 (97%) |
| Неуспешных поверок (СИ непригодно) | 6 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
65471-16: Описание типа
2023-65471-16.pdf
|
Скачать | 617 КБ | |
|
65471-16: Методика поверки
2023-mp65471-16.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Альфа-бета-радиометры РКС-01А «Абелия» (далее - радиометры) предназначены для измерений:
- активности альфа- и бета-излучающих радионуклидов в плоских источниках;
- активности альфа- и бета-излучающих радионуклидов на фильтрах типа АФА с площадью рабочей поверхности до 20 см2;
- объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА с учетом объема прокачанного через него воздуха;
- суммарной альфа- и бета-активности в толстослойных счетных образцах по аттестованной методике измерений;
- объемной суммарной альфа-активности аэрозолей в воздухе по аттестованной методике измерений;
- уровня снимаемого радиоактивного загрязнения поверхностей альфа- и бета-излучающими радионуклидами по аттестованной методике измерений и иных физических величин по аттестованным методикам измерений.
Описание
Принцип действия радиометров основан на измерении активности радионуклидов радиометрическим методом с применением полупроводниковых детекторов.
Объемная активность бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типаАФА, рассчитывается по измеренной активности радионуклидов на фильтре с введением в расчет объема прокачанного через фильтр воздуха, измеренного на пробоотборной установке, не входящей в состав радиометра.
По аттестованным методикам измерений радиометры могут измерять суммарную альфаи бета-активность в толстослойных счетных образцах, объемную суммарную альфа-активность аэрозолей в воздухе, уровень снимаемого радиоактивного загрязнения поверхностей альфа- и бета-излучающими радионуклидами и других величин.
Результаты измерений (включая измерения, проводимые по методикам измерений) отображаются на дисплее радиометра.
Радиометр собран в едином корпусе, внутри которого находятся:
- узел детектирования;
- свинцовая защита (опционально);
- электронная часть;
- узел питания.
На лицевой стороне радиометра расположены: дисплей, клавиатура, держатель для образцов с загрузочным лотком, сетевой выключатель.
Сбоку на корпусе радиометра находятся ручки для переноски прибора.
На задней стороне радиометра имеются разъем для подключения к сети питания и разъем USB для вывода информации на персональный компьютер (ПК), а также табличка, на которой нанесены маркировочные обозначения.
Управление радиометром и индикация всей необходимой информации осуществляются с помощью встроенного программного обеспечения.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом обозначении по системе нумерации предприятия-изготовителя наносится типографским способом на табличку, расположенную на задней панели радиометра.
Формат нанесения заводского номера: «Зав. № XY Год 20___г.», где Х - число от 0 до
бесконечности, Y - число от 0 до 9, год выпуска указывается в полном формате.

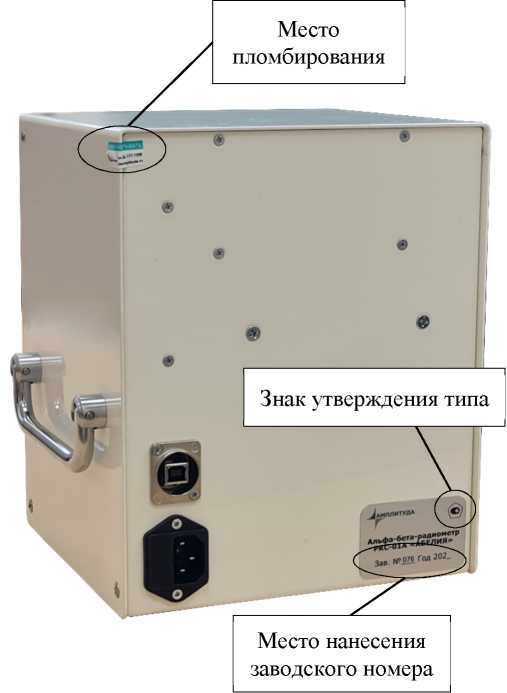

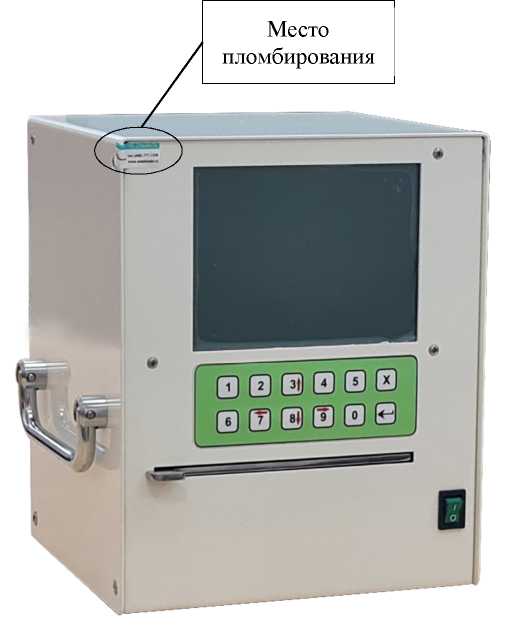

Общий вид радиометра с указанием мест для размещения знака утверждения типа, заводского номера и местами пломбировки представлен на рисунке 1.
Рисунок 1 - Общий вид радиометра и схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) радиометра состоит из двух частей: встроенного и прикладного.
Прикладное ПО «Абелия» устанавливается на персональный компьютер и предназначено для дистанционного управления радиометром и для считывания и хранения измеренных данных.
Радиометр имеет встроенное ПО, являющееся метрологически значимой частью, записанное в энергонезависимую память микроконтроллера на этапе изготовления радиометра. Защита от несанкционированного изменения программы обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием прибора. Встроенное ПО устанавливается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
Конструкция радиометра исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения - «высокий», прикладного ПО Абелия» - «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Встроенное Прикладное |
РКС-01А «Абелия» «Абелия» |
|
Номер версии (идентификационный номер) ПО Встроенное Прикладное |
01.ХХХ 2.Х.Х.Х |
|
Цифровой идентификатор ПО Встроенное Прикладное |
отсутствует отсутствует |
|
Примечания: Х - метрологически незначимая часть (число от 0 до бесконечности); встроенное ПО устанавливается на стадии производства, доступа к цифровому идентификатору встроенного ПО нет. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений активности альфа-излучающих радионуклидов в плоских источниках, Бк |
от 1 •IO-2 до 1-104 |
|
Диапазон измерений активности бета-излучающих радионуклидов в плоских источниках*, Бк |
от 1-10-1 до 1-105 |
|
Диапазон измерений объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА, при объеме прокачанного через него воздуха 1 м3, Бк/м3 |
от 1-10-1 до 1 • 105 |
|
Пределы допускаемой основной относительной погрешности измерений активности альфа- излучающих радионуклидов в плоских источниках, % |
±15 |
|
Пределы допускаемой основной относительной погрешности измерений активности бета- излучающих радионуклидов в плоских источниках*, % |
±15 |
|
Пределы допускаемой относительной погрешности измерений объемной активности бета-излучающих радионуклидов в аэрозольных пробах, отобранных на фильтр типа АФА при объеме прокачанного через него воздуха 1 м3**, % |
±25 |
|
Диапазон энергий регистрируемого альфа-излучения, МэВ |
от 2,5 до 10,0 |
|
Диапазон энергий регистрируемого бета-излучения, МэВ |
от 0,05 до 3,5 |
|
Наименование характеристики |
Значение |
|
Пределы дополнительной относительной погрешности измерений активности альфа- и бета-излучающих радионуклидов в плоских источниках при изменении температуры окружающей среды относительно нормальных условий, % |
±5 |
|
Пределы дополнительной относительной погрешности измерений активности альфа- и бета- излучающих радионуклидов в плоских источниках приотклонении напряжения и частоты сети от их номинальных значений, % |
±5 |
|
*- Диапазон измерений активности бета-излучающих радионуклидов в плоских источниках и пределы допускаемой основной относительной погрешности измерений активности бета- излучающих радионуклидов в плоских источниках указаны для радионуклидов 90Sr+90Y. ** - При погрешности определения объема воздуха, прокачанного через аэрозольный фильтр, не более ±15 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
15 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за 8 ч непрерывной работы, %, не более |
±5 |
|
Электропитание радиометра от однофазной сети переменного тока - напряжение, В - частота, Г ц |
220-11 (50±1)/(60±1,2) |
|
Мощность, потребляемая радиометром, В\Л, не более |
20 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
260х188х248 |
|
Масса, кг, не более - без свинцовой защиты - со свинцовой защитой |
7,4 24,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа |
от -10 до +50 до 98 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
30 000 |
|
Назначенный срок службы, лет |
30 |
Знак утверждения типа
наносится типографским способом на табличку, расположенную на задней панели радиометра, и типографским способом на титульные листы руководства по эксплуатации АЖНС.412121.004РЭ и паспорта АЖНС.412121.004ПС.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Альфа-бета-радиометр РКС-01 «Абелия» |
АЖНС.412121.004 |
1 шт. |
|
Комплект инструментов и принадлежностей: - подложки для счетных образцов - контрольный источник альфа и бета-излучения |
- |
1 компл. |
|
Комплект запасных частей: - кабель питания - предохранитель плавкий |
- |
1 компл.* |
|
ПО «Абелия» на электронном носителе |
- |
1 шт.* |
|
Руководство оператора ПО «Абелия» |
- |
1 экз.* |
|
Паспорт на контрольный источник |
- |
1 экз. |
|
Руководство по эксплуатации |
АЖНС.412121.004 РЭ |
1 экз. |
|
Паспорт |
АЖНС.412121.004 ПС |
1 экз. |
|
* В соответствии с требованиями заказчика | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АЖНС.412121.004РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2022 г. № 3341 «Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
АЖНС.412121.004ТУ Альфа-бета-радиометры РКС-01А «Абелия». Технические условия.
