Теплосчетчики Минол "Минокал IUF"
| Номер в ГРСИ РФ: | 65499-16 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "Миноль энергосбережение", г.Тюмень |
Теплосчетчики Минол «Минокал IUF» предназначены для измерений тепловой энергии, объёма, объёмного расхода и температуры теплоносителя в закрытых и открытых системах теплоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65499-16 |
| Действует | по 27.10.2026 |
| Наименование | Теплосчетчики |
| Модель | Минол "Минокал IUF" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6244bce7-eab9-f5f7-2e2b-dadf33149a1b |
Производитель / Заявитель
ООО "Миноль энергосбережение", РОССИЯ, г.Тюмень
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1046
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1042 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65499-16: Описание типа
2016-65499-16.pdf
|
Скачать | 83.5 КБ | |
|
65499-16: Методика поверки
2016-mp65499-16.pdf
|
Скачать | 678.5 КБ |
Описание типа
Назначение
Теплосчетчики Минол «Минокал IUF» предназначены для измерений тепловой энергии, объёма, объёмного расхода и температуры теплоносителя в закрытых и открытых системах теплоснабжения.
Описание
Принцип работы теплосчетчиков Минол «Минокал IUF» состоит в измерениях объёма, объёмного расхода и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем.
Теплосчетчики Минол «Минокал IUF» представляют собой единый теплосчётчик и состоят из ультразвукового преобразователя расхода, комплекта термопреобразователей сопротивления Pt1000 и вычислителя.
Ультразвуковой преобразователь расхода измеряет объёмный расход теплоносителя с помощью ультразвуковых импульсов, попеременно посылаемых в направлении потока и против него. Время прохождения сигнала от излучателя к приемнику в направлении потока сокращается, время прохождения против потока соответственно увеличивается. На основе разности измеренных значений времени рассчитывается объёмный расход.
Комплект термопреобразователей сопротивления Pt1000 измеряет температуру теплоносителя в прямом и обратном трубопроводах.
Результаты измерений преобразователя расхода и комплекта термопреобразователей сопротивления при помощи проводной связи передаются в вычислитель.
Вычислитель обрабатывает результаты измерений и выводит на жидкокристаллический дисплей следующие параметры:
- тепловую энергию, Гкал (МВт/ч);
- объём теплоносителя, м3;
- температуру теплоносителя в подающем и обратном трубопроводах, °С;
- разность температур в подающем и обратном трубопроводах, °С;
- мгновенный объёмный расход теплоносителя, м3/ч;
- тепловую мощность, кВт;
- время, ч;
- коды ошибок.
Теплосчетчики Минол «Минокал IUF» могут быть оснащены модулями проводной связи M-Bus или RS-485, так же могут быть подключены от 1 до 3 приборов учета (счетчики воды, газа).
Теплосчетчики Минол «Минокал IUF» имеют энергонезависимую память, в которой хранятся месячные и суточные значения не менее 6 лет.
Внешний вид теплосчетчиков Минол «Минокал IUF» представлен на рисунке 1.

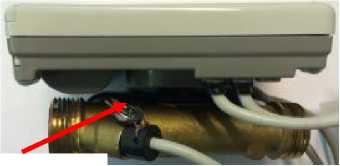

Знак поверки
а)
Рисунок 1 - Внешний вид теплосчетчиков Минол «Минокал IUF»: а) Теплосчетчики Минол «Минокал IUF»; б) вычислитель
б)
Программное обеспечение
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GMM С5 ZRI |
|
Номер версии (идентификационный номер) ПО |
[S] 5.1.1 |
|
Цифровой идентификатор ПО |
0xbe6a |
Уровень защиты ПО теплосчетчиков Минол «Минокал IUF» от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014
Технические характеристики
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование параметра |
Значение параметра | ||
|
Диаметр условного прохода, мм |
15 |
20 | |
|
Максимальный расход qs, м3/ч |
1,2 |
3 |
5,0 |
|
Номинальный расход, qp, м3/ч |
0,6 |
1,5 |
2,5 |
|
Минимальный расход, qi, м3/ч |
0,02 |
0,02 |
0,05 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
114 85 30 |
114 95 30 | |
|
Масса, кг, не более |
0,7 |
0,8 | |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода, % |
5р = ±(2+0,02^qp/q), но не более ±5; где qp - номинальный расход q - измеренный расход | ||
|
Диапазон измерений температуры, °С |
от 0 до плюс 150 | ||
|
Диапазон измерений разности температур, °С |
от плюс 3 до плюс 130 | ||
|
Пределы допускаемой относительной погрешности вычислителя в комплекте с датчиками температуры при вычислении разности температур, % |
5bt = ±(1+4A0min/A0) где A0mjn - значения наименьшей разности температур в подающем и обратном трубопроводах, °С A0 - значение измеренной разности температур в подающем и обратном трубопроводах, °С | ||
|
Пределы допускаемой относительной погрешности при вычислениях тепловой энергии, % |
5 =±(5р + 5Bt) | ||
|
Пределы допускаемой относительной погрешности измерений интервалов времени, % |
±0,8 | ||
|
Максимальное рабочее давление, МПа |
1,6 | ||
|
Потеря давления при qp, МПа, не более |
0,025 | ||
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при 25 °С, не более, % атмосферное давление, кПа |
от плюс 5 до плюс 55 93 от 84 до 106,7 |
Знак утверждения типа
наносится на лицевую панель методом офсетной печати, на титульный лист паспорта и руководство по эксплуатации типографским способом.
Комплектность
приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Количество, шт |
|
Теплосчетчик Минол «Минокал IUF» |
1 |
|
Принадлежности для теплосчетчика Минол «Минокал IUF» |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации РЭ 4213-048-59643271-2015 |
1 |
|
Паспорт ПС 4213-048-59643271-2015 |
1 |
|
Методика поверки РТ-МП-2869-449-2016 |
Согласно заказу |
Поверка
осуществляется по документу РТ-МП-2869-449-2016 «ГСИ. Теплосчетчики Минол «Минокал
IUF», утвержденному ФБУ «Ростест-Москва» 11.07.2016 г.
Основные средства поверки:
- установка поверочная с диапазоном объёмного расхода от 0,02 до 5 м3/ч, пределы допускаемой относительной погрешности не более ±0,5 %;
- термостат переливной, нестабильность температуры не более ±0,02 °С;
- термостат нулевой, нестабильность температуры не более ±0,02 °С;
- измеритель температуры многоканальный МИТ-8.10, ПГ ±(0,004+10-5• |t|) °С;
- термометр сопротивления платиновый вибропрочный ПТСВ-1-2, ПГ не более 0,02 °С;
- секундомер электронный «Интеграл С-01», ПГ ±(9,6- 10-6-Тх+0,01) с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на пломбу, а так же в паспорт или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 4213-048-59643271-2015 Теплосчётчики Минол «Минокал IUF. Технические условия
