Резервуары железобетонные прямоугольные ЖБР-2000
| Номер в ГРСИ РФ: | 65500-16 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | СМУ-1 треста "Мурманскпромстрой" (1972 г.), г.Мурманск |
Резервуары железобетонные прямоугольные ЖБР-2000 предназначены для измерения объема, а также приема, хранения и отпуска мазута.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65500-16 | |||||||||
| Наименование | Резервуары железобетонные прямоугольные | |||||||||
| Модель | ЖБР-2000 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5ed1db4e-748c-0720-bc92-39ed315666e6 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
СМУ-1 треста "Мурманскпромстрой" (1972 г.), РОССИЯ, г.Мурманск
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65500-16: Описание типа
2016-65500-16.pdf
|
Скачать | 71 КБ | |
|
65500-16: Методика поверки
2016-mp65500-16.pdf
|
Скачать | 695.2 КБ |
Описание типа
Назначение
Резервуары железобетонные прямоугольные ЖБР-2000 предназначены для измерения объема, а также приема, хранения и отпуска мазута.
Описание
Тип резервуара - железобетонный прямоугольный, номинальной вместимостью 2000 м3.
Резервуар представляет собой железобетонную конструкцию, состоящую из сборной стенки, монолитного днища и сборного покрытия.
Стенка резервуара - сборная конструкция, состоящая из железобетонных плит НПС-3Б. Межпанельные швы заполнены торкретбетоном.
Днище резервуара - железобетонный монолит М-200. Уклон днища составляет: 0,005 к приямку для зачистки.
Покрытие резервуара - сборная конструкция, состоящая из плит покрытия серии ИИ24-2, уложенных на цементный раствор М-300.
Покрытие опирается на ригели сборные серии ИИ23-3 и 9 колонн сборных серии ИИ22-3. Фундаменты для колонн - сборные прямоугольные стаканного типа одного типоразмера.
Основание резервуара - бетонная подготовка М-100, гидроизоляция битумом М-V в два слоя.
Резервуар оснащен приемо-раздаточным устройством ПРУ-300, подогревательной системой, сигнализатором аварийного максимального уровня.
На крыше резервуара размещены: люк световой Ду 700 (2 шт,), люк замерный Ду 150.
Резервуар оснащен системой пожаротушения. Резервуар обеспечен молниезащитой и отводом статического электричества.
Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а также:
- «Резервуар для мазута емк. 2000 м3 железобетонный прямоугольный заглубленный из сборных унифицированных конструкций заводского изготовления. Типовой проект № 7-02-315», утвержденный Госстроем СССР 16.06.1964 г.
- РД-23.020.01-КТН-207-10 «Руководство по ремонту железобетонных резервуаров для хранения нефти и нефтепродуктов объемом 1000-30000 куб. м».

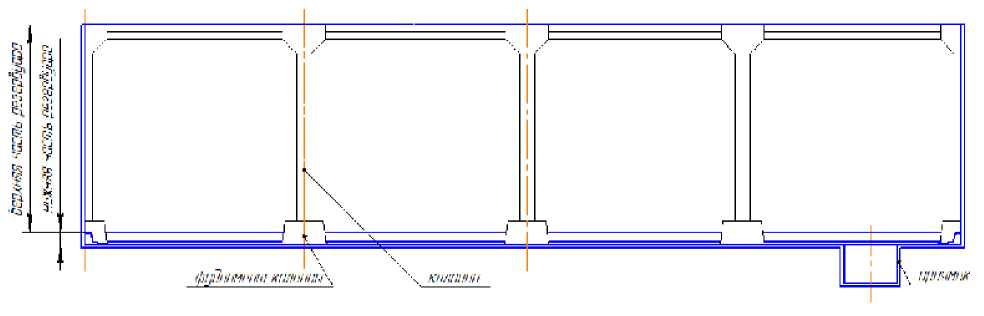

Рисунок 1 - Общий вид резервуара
Резервуары ЖБР-2000 № 4, 5 расположены по адресу: 183038, г. Мурманск, ул. Шмидта 14, ПАО «Мурманская ТЭЦ».
Технические характеристики
Таблица 1
|
Наименование характеристики |
Номер ЖБР-2000 | |
|
4 |
5 | |
|
Номинальная вместимость, м3 |
2000 | |
|
Пределы допускаемой относительной погрешности резервуара, при определении вместимости, % |
±0,2 | |
|
Базовая высота резервуара, мм |
6770 |
6850 |
|
Вместимость мертвой полости, м3 |
132,357 |
151,975 |
|
Высота мертвой полости, мм |
370 |
410 |
|
Высота резервуара, мм |
5200 |
5200 |
|
Длина резервуара, мм, на уровне 1500 мм |
24000 |
24000 |
|
Ширина резервуара, мм, на уровне 1500 мм |
17485 |
17485 |
|
Вместимость, м3, на уровне 4800 мм |
1868,110 |
1970,255 |
|
Условия эксплуатации: | ||
|
Температура окружающей среды, °С |
от -40 до +50 | |
|
Температура измеряемой среды, оС |
от +35 до +90 | |
|
Атмосферное давление, кПа |
от 84 до 106,7 | |
|
Влажность окружающей среды при 1=35°С, %, не более |
98 | |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 1
|
Наименование |
Количество, шт. |
Обозначение |
|
1 Резервуар железобетонный прямоугольный |
2 |
ЖБР-2000 |
|
2 Резервуар железобетонный прямоугольный. Паспорт |
2 |
ЖБР-2000 |
|
3 Градуировочная таблица |
2 |
Поверка
осуществляется по документу МП 0444-7-2016 «Инструкция. ГСИ. Резервуар железобетонный прямоугольный ЖБР-2000. Методика поверки», утвержденному ФГУП «ВНИИР» 22.04.2016 г.
Основные средства поверки:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- нивелир AT-20D с диапазоном измерений: превышений от 0 до 2,7, погрешность 1,0 мм на 1 км двойного хода, нивелирная рейка.
Оттиск клейма о поверке наносится в градуировочной таблице в месте подписи поверителя.
Сведения о методах измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам измерений».
Нормативные документы
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
