Поляриметры автоматические цифровые МСР 150
| Номер в ГРСИ РФ: | 65550-16 |
|---|---|
| Категория: | Поляриметры |
| Производитель / заявитель: | Фирма "Anton Paar OptoTec GmbH", Германия |
Поляриметры автоматические цифровые МСР 150 (далее - поляриметры) предназначены для измерений угла вращения плоскости поляризации (далее - УВПП) жидких и твердых оптически активных образцов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65550-16 |
| Действует | по 27.10.2026 |
| Наименование | Поляриметры автоматические цифровые |
| Модель | МСР 150 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | edb9344c-cf71-2986-44c9-0f9fc6fffe47 |
Производитель / Заявитель
Фирма "Anton Paar OptoTec GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
65550-16: Описание типа
2016-65550-16.pdf
|
Скачать | 114.1 КБ | |
|
65550-16: Методика поверки
2021-mp65550-16.pdf
|
Скачать | 70.4 КБ |
Описание типа
Назначение
Поляриметры автоматические цифровые МСР 150 (далее - поляриметры) предназначены для измерений угла вращения плоскости поляризации (далее - УВПП) жидких и твердых оптически активных образцов.
Описание
Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
Поляриметры состоят из следующих основных узлов: источника света (светодиод с длиной волны 589 нм), интерференционного светофильтра, поляризатора, измерительной камеры со встроенным цифровым термометром, анализатора, приемника излучения, а также системы электропитания. Все устройство смонтировано в едином корпусе. Управление прибором осуществляется с помощью сенсорного жидкокристаллического дисплея, на который так же выводится результат измерения УВПП оптически активного образца, помещенного в измерительную камеру.

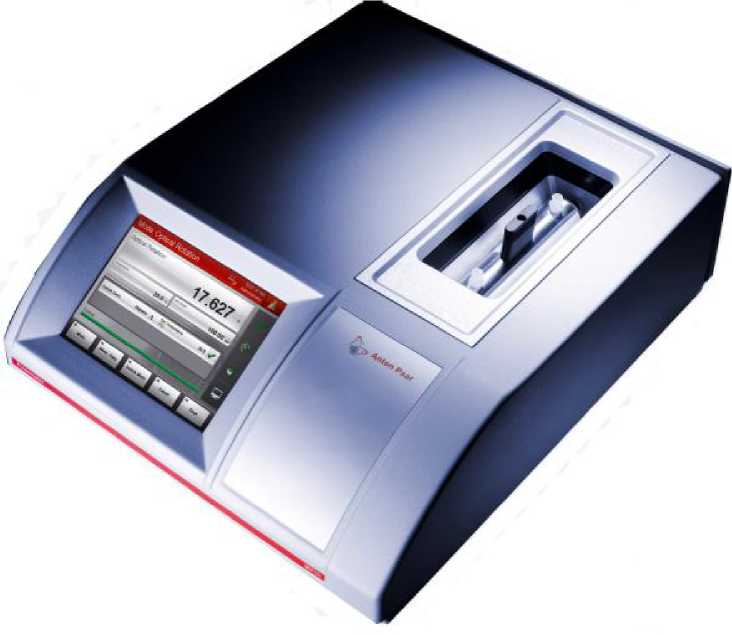

Рисунок 1 - Общий вид поляриметров автоматических цифровых МСР 150
Место пломбирования
Место для знака утверждения типа

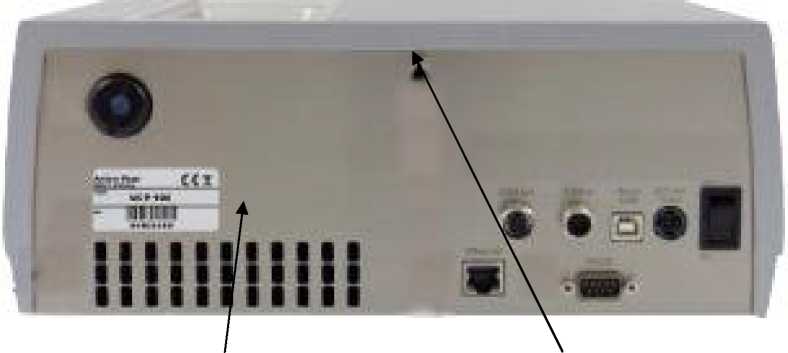

Рисунок 2 - Вид сзади поляриметра автоматического цифрового МСР 150
Программное обеспечение
Управление процессом измерения в поляриметрах осуществляется с помощью специального встроенного программного обеспечения МСР 150 Software. Идентификационные данные программного обеспечения поляриметров приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MCP 150 Software |
|
Номер версии (идентификационный номер) ПО |
V1.5O.XXXX.XX и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Таблица 2.1 - Метрологические характеристики
|
Рабочая длина волны, 1 |
589 нм |
|
Диапазон показаний угла вращения плоскости поляризации (УВПП) |
от минус 89,9° до плюс 89,9° |
|
Диапазон измерений угла вращения плоскости поляризации (УВПП) |
от минус 50° до плюс 50° |
|
Дискретность показаний цифрового табло УВПП |
0,001° |
|
Пределы допускаемой погрешности измерения УВПП: - абсолютной Д, в диапазоне св. -2° до +2° включ. - относительной До, в диапазоне св. -5° до -2° включ. и св. +2° до +5° включ. - абсолютной Д, в диапазоне от -89,9° до -5° включ. и св. +5° до +89,9° |
±0,005° ±0,2 % ±0,01° |
Таблица 2.2 - Технические характеристики
|
Габаритные размеры, мм, (ДхШхВ): |
370x320x130 |
|
Масса, кг, не более (включая блок питания) |
8,6 |
|
Потребляемая мощность, Вт, не более |
120 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа |
от +15 до +35 от 20 до 80 от 84 до 106 |
Знак утверждения типа
наносится на каждый экземпляр поляриметра в виде наклейки, а также на середину верхней части титульного листа Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Количество, шт. |
|
Поляриметр автоматический цифровой МСР 150 |
1 |
|
Внешний блок питания |
1 |
|
Руководство по эксплуатации |
1 |
Поверка
осуществляется по ГОСТ Р 8.710-2010 «ГСИ. Поляриметры и сахариметры. Методика поверки».
Основные средства поверки:
- набор образцовых поляриметрических пластин ШЮ-1 (регистрационный номер в Федеральном информационном фонде 11330-88)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 8.590-2009. Государственная поверочная схема для средств измерений угла вращений плоскости поляризации
2 Техническая документация «Anton Paar Opto Tec GmbH», Германия
