Линейки поверочные лекальные с двусторонним скосом 104 H
| Номер в ГРСИ РФ: | 65561-16 |
|---|---|
| Категория: | Линейки |
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
Линейки поверочные лекальные с двусторонним скосом 104 H (далее - линейки) предназначены контроля прямолинейности и плоскостности небольших поверхностей деталей методом световой щели «на просвет».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65561-16 |
| Действует | по 27.10.2021 |
| Наименование | Линейки поверочные лекальные с двусторонним скосом |
| Модель | 104 H |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 89b9c21b-e451-35ff-785b-daa0202f7fc7 |
Производитель / Заявитель
Фирма "Mahr GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 113 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65561-16: Описание типа
2016-65561-16.pdf
|
Скачать | 69.1 КБ | |
|
65561-16: Методика поверки
2016-mp65561-16.pdf
|
Скачать | 590.8 КБ |
Описание типа
Назначение
Линейки поверочные лекальные с двусторонним скосом 104 H (далее - линейки) предназначены контроля прямолинейности и плоскостности небольших поверхностей деталей методом световой щели «на просвет».
Описание
Поверхности линейки (рисунок 1) образуют рабочую грань ножевидной формы. Один из торцов линейки срезан под углом для контроля в труднодоступных местах.
Линейки оснащены теплоизоляционными накладками.
Линейки изготавливаются из закаленной нержавеющей стали.

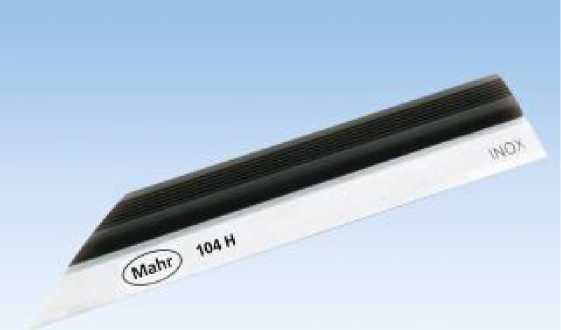

Рисунок 1 - Общий вид линеек поверочных лекальных с двусторонним скосом 104 H
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики линеек
|
Длина линейки, мм, не более |
Высота линейки, мм, не более |
Толщина линейки, мм, не более |
Отклонение от прямолинейности*, мкм, не более |
|
75 |
22 |
6 |
2 |
|
100 |
22 |
6 |
2 |
|
125 |
22 |
6 |
3 |
|
150 |
22 |
6 |
3 |
|
200 |
22 |
6 |
3 |
|
300 |
30 |
7 |
3 |
|
400 |
40 |
7 |
4 |
|
500 |
40 |
7 |
4 |
Примечание: * - отклонение от прямолинейности рабочих поверхностей линеек указано при температуре окружающей среды от плюс 15 до плюс25 °С.
Таблица 2 - Параметры шероховатости Ra механически обработанных пов ерхностей линеек
|
Параметр шероховатости поверхностей Ra, мкм, не более | |
|
рабочих |
прилегающих к рабочим поверхностям |
|
0,04 |
0,32 |
Примечание: Базовая длина для шероховатости поверхности устанавливается:
Ra < 0,32 мкм - 0,25 мм, Ra > 0,32 мкм - 0,80 мм.
Средний срок службы, лет, не менее 10.
Диапазон рабочих температур, °С от плюс 15 до плюс 25.
Относительная влажность воздуха, %, не более 80.
Знак утверждения типа
наносится на титульный лист паспорта линеек типографским способом и на футляр линейки методом наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений_______________________________________
|
Наименование |
Количество |
|
Линейка поверочная |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 203-4-2016 «Линейки поверочные лекальные с двусторонним скосом 104 H. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 августа 2016 г.
Основные средства поверки:
- контрольный брусок по ГОСТ 22601-77;
- плоская стеклянная пластина ПИ60 класса точности 2 по ТУ 3.3.2123-88;
- меры длины концевые плоскопараллельные класса точности 2 по ГОСТ 9038-90;
- линейка типа ЛД класса точности 0 по ГОСТ 8026-92.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».
Техническая документация Mahr GmbH, Германия.
