Сканеры лазерные MAPTEK I-Site 8820
| Номер в ГРСИ РФ: | 65563-16 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | Фирма "Maptek Pty Ltd.", Австралия |
Сканеры лазерные MAPTEK I-Site 8820 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65563-16 |
| Действует | по 27.10.2021 |
| Наименование | Сканеры лазерные |
| Модель | MAPTEK I-Site 8820 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 06012cc5-adc2-43d7-373b-3be45c81a5c6 |
Производитель / Заявитель
Фирма "Maptek Pty Ltd.", АВСТРАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
65563-16: Описание типа
2016-65563-16.pdf
|
Скачать | 75.6 КБ | |
|
65563-16: Методика поверки
2016-mp65563-16.pdf
|
Скачать | 379 КБ |
Описание типа
Назначение
Сканеры лазерные MAPTEK I-Site 8820 (далее - сканеры) предназначены для измерений расстояний и углов по полученному в процессе сканирования массиву точек окружающих объектов.
Описание
Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой металлический корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки при отклонении сканера от горизонта.
Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через оптико-зеркальную поворотно-отклоняющую систему посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону дальномера, и с помощью той же оптики фокусируется на фоточувствительной площадке приемного фотодиода.
Нижняя часть корпуса приспособлена для установки на стандартный штатив. Управление и запись данных осуществляется через планшетный компьютер.
Пломбирование корпуса сканеров не производится, ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид сканеров представлен на рисунке 1.

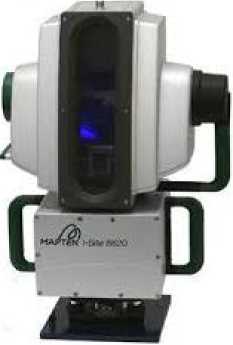

Рисунок 1 - Общий вид сканеров лазерных MAPTEK I-Site 8820
Программное обеспечение
Сканеры имеют встроенное метрологически значимое программное обеспечение «Lidar» и пользовательское программное обеспечение «I-Site Studio», устанавливаемое на ПК, которые используются для управления процессом сканирования, обработки, экспорта и визуализации полученных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Lidar |
I-Site Studio |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.10.005 |
6.0 |
|
Цифровой идентификатор ПО |
- |
606287B3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений расстояний, м |
от 2,5 до 600,01) от 2,5 до 1000,02) |
|
Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - от 2,5 до 125,0 м включ. - св. 125 до 1000 м включ. |
±12 ±2-(1,00+0,0440’3-D), где D - измеренное расстояний в мм |
|
Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - от 2,5 до 125,0 м включ. - св. 125 до 1000 м включ. |
6 6,000+0,01240-3 •D, где D - измеренное расстояний в мм |
|
Угловое поле сканирования (диапазон измерений угла), ...°: - в горизонтальной плоскости - в вертикальной плоскости |
от 0 до 360 от -40 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений угла (при доверительной вероятности 0,95), ..° |
±0,01 |
|
Диапазон рабочих температур, °С |
от 0 до +50 |
|
Лазерное излучение: - мощность, мВт - длина волны, нм - класс по ГОСТ 31581-2012 |
200 1545 1 |
|
Время работы от аккумулятора, ч, не менее |
2,5 |
|
Габаритные размеры (ДхШхВ), мм, не более |
246x378x455 |
|
Масса без аккумуляторной батареи, кг, не более |
12,0 |
|
1) - Измерения на поверхность соответствующей серой поверхности пластины Кодак с коэффициентом отражения не менее 10 % по ГОСТ 8.557-2007 2) - Измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 80 % по ГОСТ 8.557-2007 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество, ед. |
|
Сканер лазерный MAPTEK I-Site 8820 |
1 |
|
Трегер |
1 |
|
Аккумуляторная батарея |
2 |
|
Зарядное устройство аккумуляторной батареи |
1 |
|
Автомобильное зарядное устройство аккумуляторной батареи |
1 |
|
Планшетный компьютер |
1 |
|
Зарядное устройство планшетного компьютера |
1 |
|
Автомобильное зарядное устройство планшетного компьютера |
1 |
|
Ethemet-кабель |
2 |
|
Карта памяти |
1 |
|
Набор средств защиты оптики |
1 |
|
Транспортировочный футляр |
1 |
|
Ключ аппаратной защиты ПО «I-Site Studio» |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки МП АПМ 16-16 |
1 |
|
Система крепления на автомобиль |
По заказу |
Поверка
осуществляется по документу МП АПМ 16-16 «Сканеры лазерные MAPTEK I-Site 8820.
Методика поверки», утвержденному ООО «Автопрогресс-М» 20 июля 2016 года.
Основное средство поверки:
- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011 ПГ ±(0,2+0,540<D-6) мм, СКП 5”.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
2 Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
3 Техническая документация «Maptek Pty Ltd», Австралия
