Стенды испытательные одноосевые СИО-1
| Номер в ГРСИ РФ: | 65570-16 |
|---|---|
| Производитель / заявитель: | ООО "НПК "Диагностика", г.С.-Петербург |
Стенды испытательные одноосевые СИО-1 (далее по тексту - стенды) предназначены для измерений угловой скорости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65570-16 |
| Действует | по 27.10.2026 |
| Наименование | Стенды испытательные одноосевые |
| Модель | СИО-1 |
| Приказы |
№1388 от
15.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8db7d0d4-1376-68a9-12c5-cf60cbd0e3b4 |
Производитель / Заявитель
ООО «НПК «Диагностика», РОССИЯ, 197342, г. Санкт-Петербург, ул. Сердобольская, д. 64, литер Т, помещ. 1-Н, ком. 63
Поверка
| Методика поверки / информация о поверке |
МП 253-203-2016 Стенды испытательные одноосевые СИО-1. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 75 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.07.2026 |
Поверители
Скачать
|
65570-16: Описание типа
2016-65570-16.pdf
|
Скачать | 306.5 КБ | |
|
65570-16: Методика поверки
2016-mp65570-16.pdf
Файл устарел
|
Скачать | 175 КБ | |
|
65570-16: Описание типа
2016-65570-16-1.pdf
Файл устарел
|
Скачать | 306.5 КБ | |
|
65570-16: Описание типа
2026-65570-16.pdf
Файл устарел
|
Скачать | 222.8 КБ | |
|
65570-16: Методика поверки
2016-mp65570-16-1.pdf
Файл устарел
|
Скачать | 175 КБ | |
|
65570-16: Описание типа
2026-65570-16-1.pdf
|
Скачать | 222.8 КБ | |
|
65570-16: Методика поверки
МП 253-203-2016
2016-mp65570-16-2.pdf
|
Скачать | 175 КБ |
Описание типа
Назначение
Стенды испытательные одноосевые СИО-1 (далее по тексту - стенды) предназначены для измерений угловой скорости.
Описание
Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханического блока и пульта управления (ПУ).
В состав электромеханического блока входит механическая система, источники питания и двигатель.
В механической системе в радиальных подшипниках установлен вал. Сверху с валом соединена планшайба для установки и закрепления исследуемого изделия. Вал приводится во вращение с помощью двигателя, установленного внутри электромеханического блока и подключённого к электрическим контактам источников питания.
На подвижной планшайбе и неподвижном корпусе установлены разъёмы, соединённые между собой через токосъёмник.
ПУ включает в себя контроллер управления двигателем. Конструктивно ПУ представляет собой портативное устройство, задающее параметры и направление движения планшайбы. ПУ снабжён ЖК экраном, на котором отображается версия программного обеспечения и текущее значение заданной частоты вращения. ПУ электрическими соединениями подключён к двигателю.

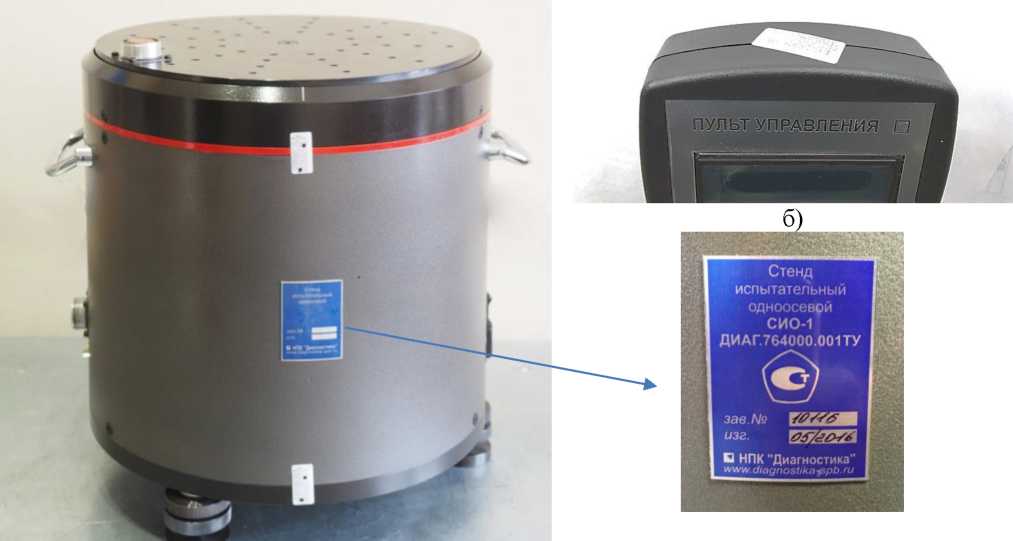

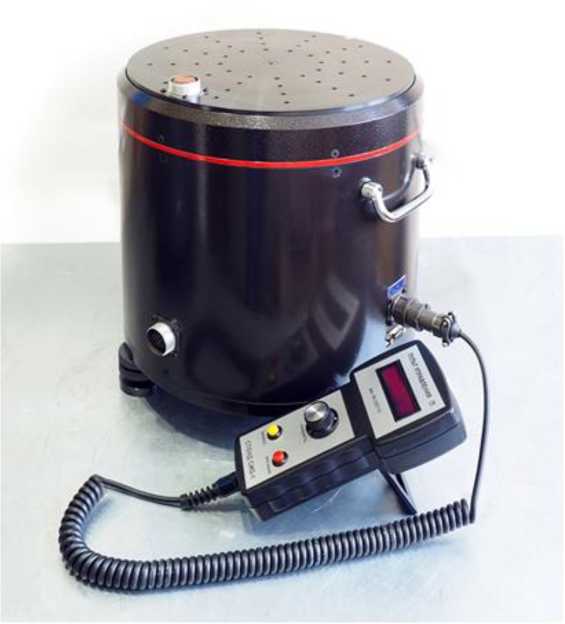

Общий вид стенда и схема пломбировки представлены на рисунках 1, 2а и 2б соответственно.
Рисунок 1 - Общий вид стенда
Пломбы размещаются на корпусе электромеханического блока (рисунок 2а) и на корпусе ПУ, как показано на рисунке 2б.
Рисунок 2 - Пломбирование стенда а) - электромеханический блок; б) - ПУ
а)
Знак поверки наносится на информационную табличку электромеханического блока.
Программное обеспечение
Программное обеспечение (ПО) является встроенным и загружается в память контроллера пульта управления при его производстве и может быть изменено в эксплуатации только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- управление приводом стенда;
- задание и отображение значения угловой скорости;
- проведение и отображение результатов измерений.
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения стенда
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ДИАГ.764000.001 1.1 |
|
Номер версии (идентификационный номер) ПО |
1.1 и выше |
|
Цифровой идентификатор (контрольной суммы исполняемого кода) ПО |
421c277b07b9ee2b0158cc4939138eaa, md5 |
|
Примечание: Значение контрольной суммы приведено для версии 1.1. | |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологический и технические характеристики стенда
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловой скорости, °/с |
±480 |
|
Дискретность задания угловой скорости, °/с |
0,1 |
|
Пределы допускаемой относительной погрешности измерений угловой скорости при измерении на угле 15°, % - для угловой скорости 1°/с; - для угловой скорости в диапазоне от 1,1 до 4 вкл. °/с; - для угловой скорости в диапазоне от 4,1 до 7 вкл. °/с. |
±2,5 ±1,0 ±0,5 |
|
Пределы допускаемой относительной погрешности измерений угловой скорости при измерении на угле 360° для угловой скорости в диапазоне от 6 до 480 °/с, % |
±0,1 |
|
Параметры электропитания: напряжение, В частота, Гц |
230±23 50±1 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от плюс 10 до плюс 35 |
|
- относительная влажность воздуха, %, не более |
85 |
|
Масса, кг, не более - электромеханический блок |
35 |
|
- пульт управления |
0,6 |
|
Габаритные размеры, мм, не более электромеханический блок - диаметр |
350 |
|
- высота |
380 |
|
пульт управления - длина |
210 |
|
- ширина |
110 |
|
- высота |
70 |
|
Грузоподъёмность стенда, кг, не более |
10 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на лицевую панель пульта управления и информационную табличку электромеханического блока фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность стенда
|
Наименование |
Обозначение |
Количество |
|
1 Электромеханический блок |
ДИАГ.764000.001 |
1 шт. |
|
2 Пульт управления |
1 шт. | |
|
3 Комплект соединительных кабелей |
1 шт. | |
|
4 Руководство по эксплуатации |
ДИАГ. 764000.001 РЭ |
1 экз. |
|
5 Паспорт |
ДИАГ. 764000.001 ПС |
1 экз. |
|
6 Стенды испытательные одноосевые СИО-1. Методика поверки |
- |
* 1 экз. |
|
* - один экземпляр в один адрес поставки | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ДИАГ.764000.001 ТУ «Стенд испытательный одноосевой СИО-1. Технические условия»
