Датчики вибрации ИВД-3
| Номер в ГРСИ РФ: | 65580-16 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ООО "Прософт-Системы", г.Екатеринбург |
Датчики вибрации ИВД-3 предназначены для измерений средних квадратических значений (далее СКЗ) виброскорости по одному или трем взаимоперпендикулярным направлениям контролируемого объекта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65580-16 |
| Действует | по 27.10.2026 |
| Наименование | Датчики вибрации |
| Модель | ИВД-3 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9ace9d4e-f75d-b2db-d067-a6f8c22c750e |
Производитель / Заявитель
Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»), г. Екатеринбург; Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
4520
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4485 (99%) |
| Неуспешных поверок (СИ непригодно) | 35 (1 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
65580-16: Описание типа
2024-65580-16.pdf
|
Скачать | 389.4 КБ | |
|
65580-16: Методика поверки
2024-mp65580-16.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Датчики вибрации ИВД-3 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброскорости по одному или трём взаимоперпендекулярным направлениям контролируемого объекта.
Описание
Принцип действия датчиков основан на преобразовании ускорения контролируемого объекта в пропорциональный электрический сигнал. Сигнал с первичного преобразователя усиливается и подвергается частотной фильтрации. С помощью АЦП микроконтроллера, сигнал преобразовывается в цифровую форму. Микроконтроллер интегрирует сигнал, пропорциональный ускорению, и формирует выходной сигнал СКЗ виброскорости в цифровом виде по интерфейсу RS-485 или в виде унифицированного токового сигнала от 4 до 20 мА.
Структура обозначения датчиков:
Датчик вибрации ИВД-ЗХ-Y-KzMw»,
где ИВД-3 - тип датчика
Х - тип и значение формируемого сигнала:
Ц - датчик с цифровым выходом RS-485 (Modbus RTU) при измерении СКЗ виброскорости,
В - «датчик-выключатель» с цифровым выходом RS-485 (Modbus RTU) при измерении СКЗ виброскорости, дискретными сигналами «исправность датчика», «предупреждение» и «авария»,
Т - датчик с цифровым выходом RS-485 (Modbus RTU) при измерении СКЗ виброскорости и токовым выходом от 0 до 20 мА при показании мгновенного значения виброускорения,
Т420 - датчик с цифровым выходом RS-485 (Modbus RTU) и токовым выходом от 4 до 20 мА при измерении СКЗ виброскорости;
Y - число осей измерения (одна или три);
Kz - длина кабеля, где z - значение длины от 1,5 м до 25,0 м;
Mw - длина защитного металлорукава для кабеля, где w - значение длины от 0 до 20,0 м.
Конструктивно датчик выполнен в виде моноблока со встроенным кабелем для внешних соединений.
Датчики применяются для вибрационного контроля и защиты промышленного оборудования, установленного во взрывоопасных и взрывобезопасных зонах.
Датчик имеет степень защиты от проникновения посторонних предметов: IP67. Режим работы датчика - непрерывный.
Датчик имеет несколько вариантов исполнения, которые отличаются видом выходных сигналов и количеством каналов.
Заводской номер наносится на корпус датчиков методом гравировки в числовом формате.
Пломбирование датчиков не предусмотрено.
Место нанесения знака поверки на корпусе датчика не предусмотрено.

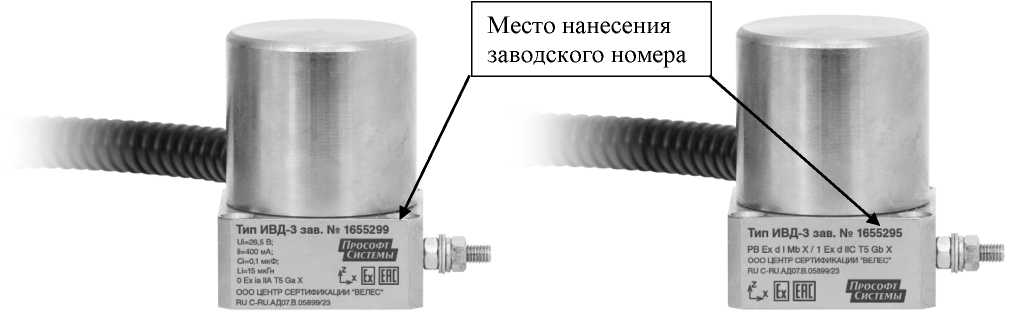

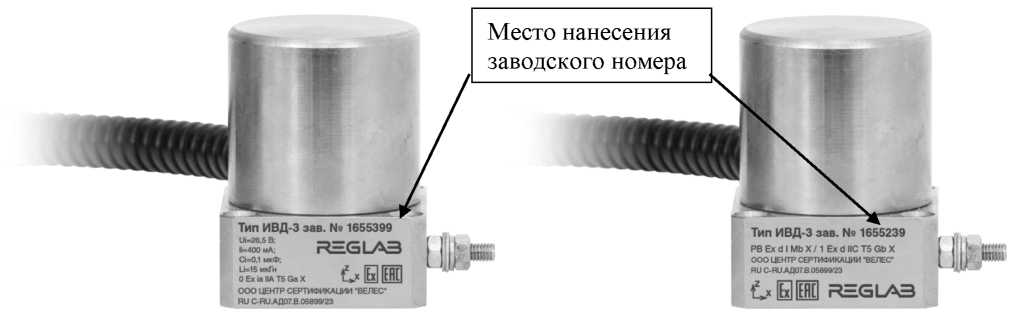

Внешний вид датчика вибрации ИВД-3 и место нанесения заводского номера приведены на рисунке 1.

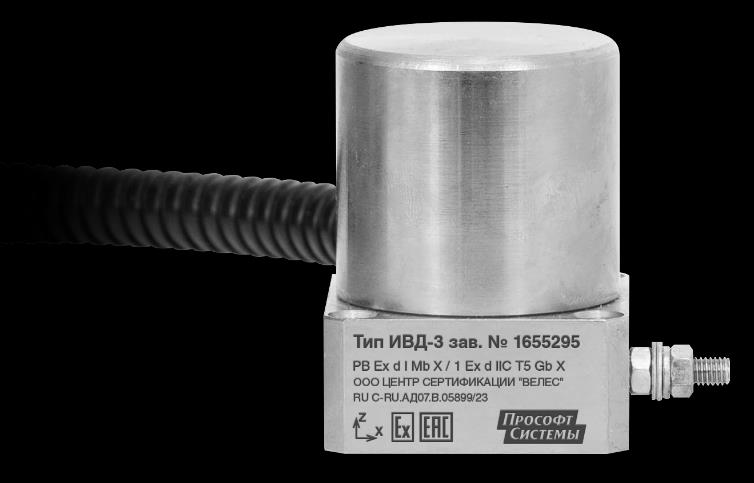

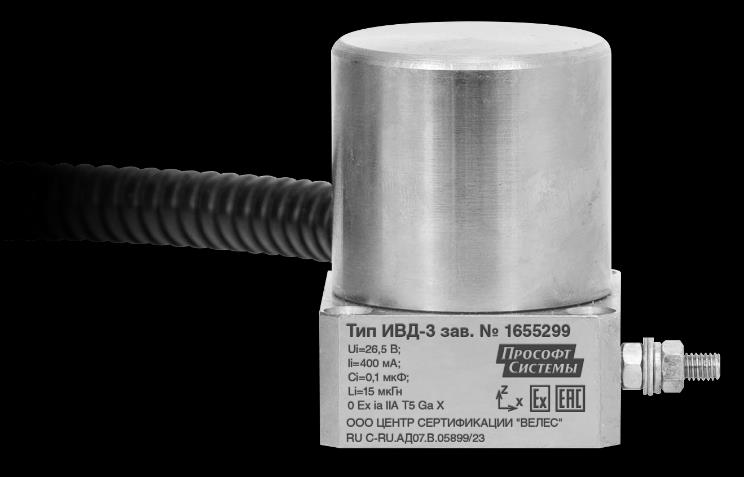

Рисунок 1 - Общий вид датчиков вибрации ИВД-3
Программное обеспечение
Программное обеспечение датчиков ИВД-3 (далее - ПО) состоит из встроенного ПО датчиков (далее ВПО) и внешнего ПО, устанавливаемого на ПК пользователя.
Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО и защищено от преднамеренных и непреднамеренных изменений ВПО паролем.
Внешнее ПО защищено паролем от преднамеренных изменений, от непреднамеренных изменений - функциями резервного копирования.
Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные встроенного ПО датчиков
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО: - одноосевого датчика - трёхосевого датчика |
IVD3_PIEZO_V3.bin Ivd3 v122.bin |
|
Номер версии (идентификационный номер) ПО: - одноосевого датчика - трёхосевого датчика |
не ниже 3.00 не ниже 122.0 |
|
Идентификационное наименование внешнего ПО |
ConfiglVD Application |
|
Номер версии (идентификационный номер) внешнего ПО |
не ниже 4.5.0.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброскорости по каждой из трех осей чувствительности, мм/с |
от 0,5 до 30 |
|
Диапазон выходного сигнала для токового канала, мА |
от 4 до 20 |
|
Диапазон рабочих частот при измерении СКЗ виброскорости по каждой из трех осей чувствительности, Г ц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости во всем диапазоне частот и диапазоне амплитуд, % |
± 10 |
|
Относительный коэффициент поперечного преобразования датчика, %, не более |
5 |
|
Пределы допускаемой абсолютной погрешности срабатывания предупредительного и аварийного сигнала датчика при превышении заданных установок во всем диапазоне измерений СКЗ виброскорости, мм/с |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброскорости, вызванной изменением температуры окружающего воздуха, % / °С |
± 0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний мгновенного значения виброускорения, м/с2 |
от 0,2 до 45 |
|
Напряжение питания постоянного тока, ипит, В: |
от 12 до 24 |
|
Условия эксплуатации: - диапазон нормальных температур, °С - диапазон рабочих температур, °С: - относительная влажность воздуха при температуре 35 °С, % - атмосферное давление, кПа |
от + 15 до + 25 от - 60 до + 80 до 98 от 86,6 до 106,7 |
|
Габаритные размеры, без кабеля, (высота х ширина х длина), мм, не более |
65,5 х 50 х 66 |
|
Масса с кабелем 1,5 м, кг, не более |
1,2 |
|
Маркировка взрывозащиты |
PB Ex d I Mb X/ 1Ex d IIC T5 Gb X 0Ex ia IIA T5 Ga X |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации ИВД-3 |
ПБКМ.468223.002 |
1 шт. |
|
Крепежные принадлежности (4 установочных винта и контровочная проволока) |
- |
1 шт. |
|
Технологическая программа1) |
ConfigIVD |
- |
|
Руководство по эксплуатации1) |
ПБКМ.468223.002 РЭ |
- |
|
Паспорт |
ПБКМ.468223.002 ПС2); РГДП.468223.002 ПС3) |
1 экз. |
|
1) приведено на сайте изготовителя; 2) обозначение паспорта для изготовителя ООО «Прософт-Системы»; 3) обозначение паспорта для изготовителя ООО «РегЛаб» | ||
Сведения о методах измерений
приведены в эксплуатационном документе: ПБКМ.468223.002 РЭ: пункт 1.4 «Устройство и работа» и Приложения В и Г.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 4277-002-55181848-2006. Датчики вибрации ИВД-3. Технические условия.
