Контроллеры программируемые логические PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D
| Номер в ГРСИ РФ: | 65589-16 |
|---|---|
| Производитель / заявитель: | ООО "КОНТЭЛ", г.Владимир |
Контроллеры программируемые логические PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D (далее по тексту - контроллеры) предназначены для измерения и преобразования унифицированных аналоговых выходных сигналов (силы и напряжения постоянного тока) с первичных датчиков, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов, а также для обмена командами и данными по цифровому интерфейсу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65589-16 |
| Действует | по 27.10.2026 |
| Наименование | Контроллеры программируемые логические |
| Модель | PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7bf4c9ff-2189-ab6b-8f0f-06eb645e48f6 |
Производитель / Заявитель
ООО "КОНТЭЛ", РОССИЯ, г.Владимир
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 121 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65589-16: Описание типа
2016-65589-16.pdf
|
Скачать | 151.8 КБ | |
|
65589-16: Методика поверки
2021-mp65589-16.pdf
|
Скачать | 69.8 КБ |
Описание типа
Назначение
Контроллеры программируемые логические PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D (далее по тексту - контроллеры) предназначены для измерения и преобразования унифицированных аналоговых выходных сигналов (силы и напряжения постоянного тока) с первичных датчиков, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов, а также для обмена командами и данными по цифровому интерфейсу.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов с первичных преобразователей по входам, и цифро-аналоговом преобразовании - по выходам, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Контроллеры предназначены для работы в составе измерительных систем для оперативного измерения и контроля параметров тепловых, газовых, электрических и водопроводных сетей, энергосетях предприятий и на других промышленных объектах, в том числе при учетно-расчетных операциях.
Различие контроллеров состоит в конструктивом исполнении и они разделяются на:
- PC-165D - корпус контроллеров шириной 70 мм с выносным пультом управления. Устанавливаются на DIN-рейку.
- PC-265D - корпус контроллеров шириной 105 мм с выносным пультом управления. Устанавливаются на DIN-рейку.
- PC-365D - корпус контроллеров шириной 157 мм с выносным пультом управления. Устанавливаются на DIN-рейку.
- PC-470D - контроллеры в герметичном корпусе. Устанавливаются на стену.
- MMB530D, MMB540D - контроллеры модульной конфинурации в корпусе шириной 16 мм с выносным пультом управления и внешними модулями входов и выходов. Устанавливаются на DIN-рейку.
- MC3510D, MC3520D, MC3530D - контроллеры в корпусе с шириной 35 мм с выносным пультом управления и внешними модулями входов и выходов. Устанавливаются на DIN-рейку.
Измерительная часть всех модификаций контроллеров одинакова, отличия заключаюся в программном обепечении и применяемом процессоре, а так же в колличестве аналоговых, дискретных и универсальных входов и выходов. В зависимости от количества входов и выходов контроллеры разделяются на модификации, представленные в таблице 1.
Таблица 1- Количество входов и выходов контроллеров
|
Модификация |
Количество входов (выходов) | |||||||
|
Аналоговые входы, токовая петля |
Дискретные входы (оптоизолированные) |
Универсальные входы/ выходы |
Дискретные силовые выходы |
Аналоговые выходы, токовая петля |
RS-485 |
Ethernet |
GSM/ GPRS | |
|
PC-165D |
4 |
5 |
3 |
5 |
2 |
4 |
- |
- |
|
PC-265D |
8 |
8 |
4 |
10 |
2 |
4 |
1 |
- |
|
PC-365D |
8 |
20 |
4 |
16 |
2 |
4 |
1 |
- |
|
PC-470D |
8 |
18 |
- |
15 |
2 |
4 |
- |
- |
|
MMB530D |
4 |
- |
- |
- |
- |
1 |
- |
- |
|
MMB540D |
- |
- |
- |
- |
2 |
1 |
- |
- |
|
MC3510D |
8 |
От 4 до 16 |
- |
- |
2 |
1 |
- |
- |
|
MC3520D |
8 |
От 4 до 8 |
- |
2 |
- |
1 |
- |
- |
|
MC3530D |
От 4 до 8 |
- |
- |
- |
- |
- |
- |
1 |
Контроллеры представляют собой устройства, выполненные в пластиковом корпусе, с интегрированными в нем модулями ввода-вывода сигналов, и объединяют микропроцессорный модуль, энергозависимую память, аналоговые и дискретные входы, релейные выходы, подсистему питания. Коммуникационные последовательные порты обеспечивают сопряжение как с пультами управления, другими цифровыми датчиками и устройствами, так и с верхним уровнем в иерархических системах. Внешний вид, места пломбирования и нанесения знака поверки контроллеров представлены на рисунках 1 и 2.
а)
б)
в)
г)
д)
е)
ж)

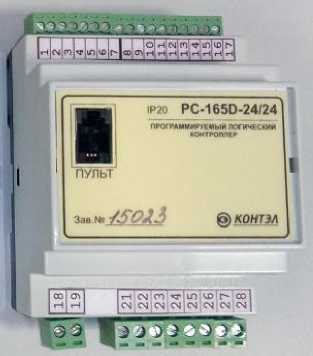

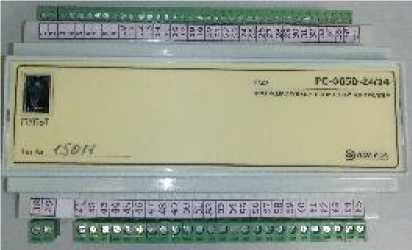

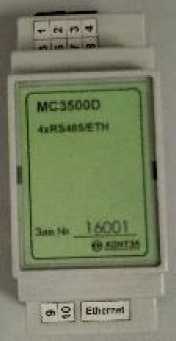

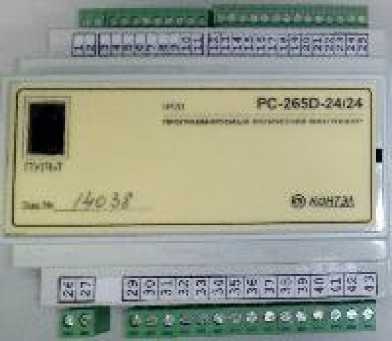

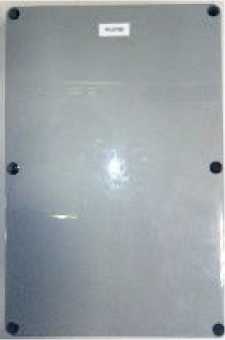

а) модификация PC-165D б) модификация PC-265D в) модификация PC-365D г) модификация PC-470D д) модификации MC3510D, MC3520D, MC3530D

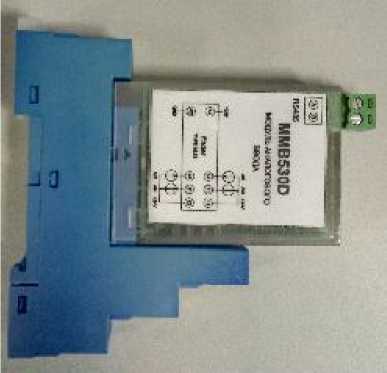

е) модификации MMB530D, MMB540D ж) пульт управления выносной.
Рисунок 1 - Внешний вид контроллеров
б)

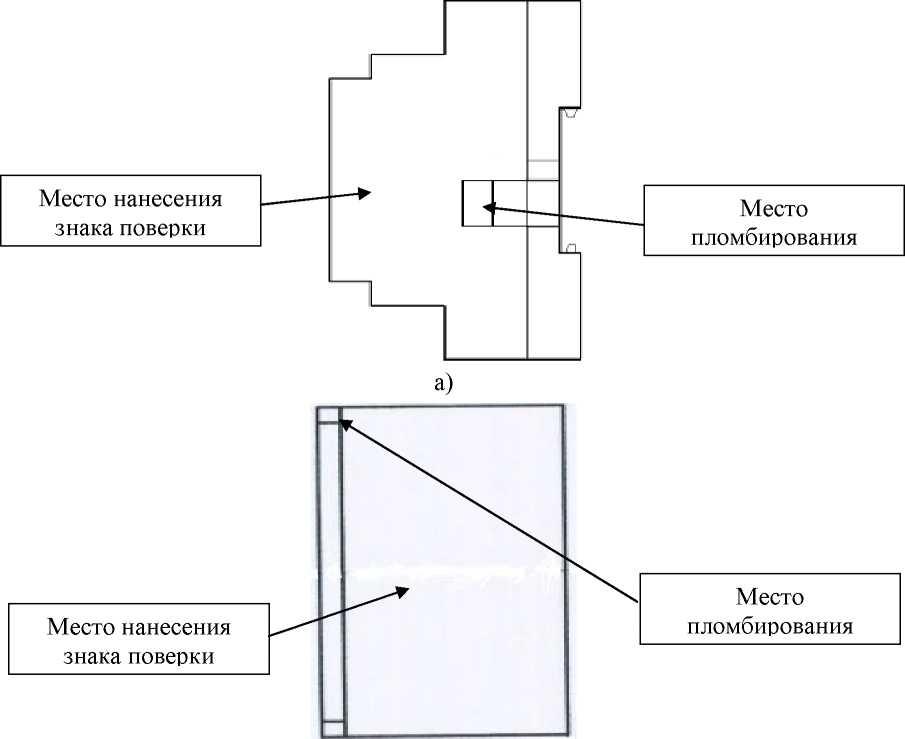

а) для модификаций PC-165D, PC-265D, PC-365D, MC3510D, MC3520D, MC3530D, MMB530D, MMB540D б) для модификации PC-470D
Рисунок 2 - Места пломбирования и нанесения знака поверки
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 2.
В контроллерах установлено встроенное ПО, которое состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллеров. С помощью стандартного персонального компьютера с установленной средой программирования «РЕЛКОН» пользователь имеет возможность настроить контроллеры на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных поступающих по каналам внешних интерфейсов контроллеров.
Таблица 2 - Характеристики ПО контроллеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«РЕЛКОН» |
|
Номер версии (идентификационный номер ПО), не ниже |
А 51 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Таблица 3 - Метрологические и технические характеристики контроллеров
|
Характеристика |
Значение |
|
Диапазоны измерения (преобразования) силы постоянного тока для аналоговых входов, мА |
От 0 до 20 От 4 до 20 |
|
Диапазон измерения (преобразования) напряжения постоянного тока для аналоговых входов (с входным сопротивлением не более 500 Ом), В |
От 0 до 10 |
|
Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности измерения (преобразования) силы и напряжения постоянного тока для аналоговых входов*, % |
±0,5 |
|
Диапазон воспроизведения (преобразования) силы постоянного тока для аналоговых выходов, мА |
От 4 до 20 |
|
Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности воспроизведения (преобразования) напряжения постоянного тока для аналоговых выходов*, % |
±0,5 |
|
Параметры дискретных входов (оптоизолированные) - напряжение постоянного тока, не более, В - сила постоянного тока, не более, мА |
24 10 |
|
Параметры дискретных выходов - напряжение постоянного тока, В - сила постоянного тока, А |
От 24 до 280 От 0,002 до 1 |
|
Параметры универсальных входов - напряжение постоянного тока, не более, В - сила постоянного тока, не более, мА |
24 10 |
|
Параметры универсальных выходов - напряжение постоянного тока, не менее, В - сила постоянного тока, не менее, мА |
24 100 |
|
Напряжение питания (от сети постоянного тока), В |
От 18 до 36 |
|
Потребляемая мощность, не более, Вт: - контроллеры PC-165D - контроллеры PC-265D - контроллеры PC-365D - контроллеры PC-470D - контроллеры MMB53OD - контроллеры MMB54OD - контроллеры MC351OD, MC352OD - контроллеры MC353OD |
1,5 2,0 2,0 20 1,0 2,0 2,0 6,0 |
|
Габаритные размеры контроллеров (длина^ширина^высота), не более, мм: - контроллеры PC-165D - контроллеры PC-265D - контроллеры PC-365D - контроллеры PC-470D - контроллеры ММВ530D, ММВ540D - контроллеры MC3510D, MC3520D, MC3530D |
70x85x50 105x85x50 157x85x50 252x146x75 16x60x37 35x104x60 |
Продолжение таблицы 1
|
Характеристика |
Значение |
|
Масса контроллеров, не более, кг - контроллеры PC-165D - контроллеры PC-265D - контроллеры PC-365D - контроллеры PC-470D - контроллеры MMB530D, MMB540D - контроллеры MC3510D, MC3520D, MC3530D |
0,2 0,25 0,4 1,3 0,1 0,25 |
|
Средняя наработка на отказ, не менее, ч |
80 000 |
|
Средний срок службы, не менее, лет |
8 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
20±2 От 30 до 80 |
|
Рабочие условия: - температура окружающего воздуха, °С 1) для контроллеров PC-165D, PC-265D, PC-365D, PC-470D 2) для контроллеров MMB53OD, MMB54OD, MC351OD, MC352OD, MC3530D - относительная влажность воздуха, % |
От минус 10 до плюс 60 От минус 40 до плюс 60 От 30 до 80 |
|
Примечание - * - пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности измерения силы и напряжения постоянного тока, вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °С, % составляют ±0,1 % | |
Знак утверждения типа
наносится на боковую панель корпуса в виде наклейки, а также на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
Комплектность
Комплектность контроллеров представлена в таблице 3.
Таблица 3 - Комплектность контроллеров
|
Наименование |
Кол-во |
|
Контроллер |
1 шт. |
|
Методика поверки |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Пульт управления выносной* |
1 шт. |
|
Упаковка |
1 шт. |
|
Примечание - * - Контроллеры модификаций PC-165D, PC-265D, PC-365D комплектуются пультом управления выносным по требованию заказчика | |
Поверка
осуществляется по документу МИ 2539-99 ««ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор универсальный 9100 Е (Г.Р. № 25985-09);
- мультиметр цифровой прецизионный Fluke 8508А (Г.Р. № 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3 ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний».
4 ТУ 4218-015-54596443-2016 «Контроллеры программируемые логические PC-165D, PC-265D, PC-365D, PC-470D, MMB530D, MMB540D, MC3510D, MC3520D, MC3530D. Технические условия».
