Трансформаторы напряжения JDZХ11-35R
| Номер в ГРСИ РФ: | 65591-16 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
|
65591-16: Описание типа
2016-65591-16.pdf
|
Скачать | 72.7 КБ |
Трансформаторы напряжения 1Б2Х11-35Я (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65591-16 | ||||||
| Наименование | Трансформаторы напряжения | ||||||
| Модель | JDZХ11-35R | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a6e6acb7-b158-2a60-081a-7ff4527d4449 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Dalian No.1 Instrument Transformer Co., Ltd.", КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
65591-16: Описание типа
2016-65591-16.pdf
|
Скачать | 72.7 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZX11-35R (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Описание
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами опорного типа, выполненные из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют один изолированный вывод первичной обмотки на верхней поверхности трансформатора, выполненный в виде резьбового соединения с резьбой М10. У трансформаторов имеются две основные вторичные обмотки и одна дополнительная вторичная обмотка. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируются для предотвращения несанкционированного доступа. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.

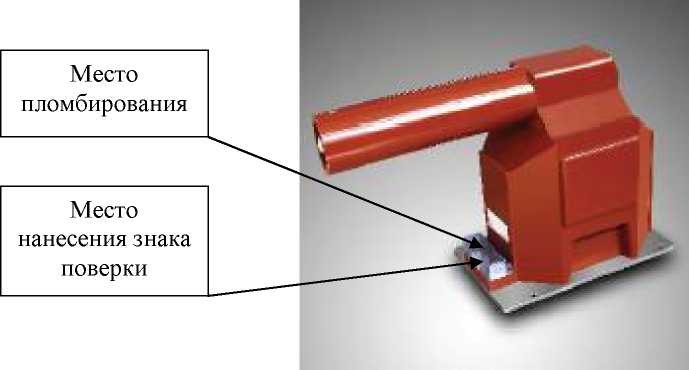

Внешний вид трансформаторов с указанием мест нанесения знака поверки и пломбирования представлен на рисунке 1.
Рисунок 1 - Внешний вид трансформаторов с указанием мест нанесения знака поверки и пломбирования
Технические характеристики
Таблица 1- Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Класс напряжения, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
35/^3 |
|
Номинальная частота, Гц |
50 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|
Класс точности основных вторичных обмоток |
0,5 |
|
Класс точности дополнительной вторичной обмотки |
3P |
|
Номинальная нагрузка основных вторичных обмоток с коэффициентом мощности cos ф = 0,8, В^А |
20 |
|
Номинальная нагрузка дополнительной вторичной обмотки обмоток с коэффициентом мощности cos ф = 0,8, В^А |
50 |
|
Габаритные размеры, (длинахширинахвысота), не более, мм |
619x250x415,5 |
|
Масса, не более, кг |
76 |
|
Средний срок службы, не более, лет |
30 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УЗ |
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность трансформаторов
|
Наименование изделия |
Количество |
|
1 Трансформатор напряжения JDZX11-35R, зав.№№ 9610115153, 9610115154, 9610115155 |
3 шт. |
|
2 Паспорт |
3 экз. |
Поверка
осуществляется по ГОСТ 8.216-11 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки представлены в таблице 3.
Таблица 3 - Основные средства поверки
|
Наименование |
Г осреестр № |
Характеристики |
|
Делитель напряжения ДН-220пт |
33456-06 |
Пределы допускаемой основной погрешности по напряжению ±0,1 % |
|
Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» |
39952-08 |
Пределы допускаемой основной погрешности по напряжению ±0,1 % |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
отсутствуют.
Нормативные документы
1 ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2 ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
3 Техническая документация изготовителя.
