Контроллеры для систем пожарной автоматики КСПА 9030-01/ППКУ
| Номер в ГРСИ РФ: | 65728-16 |
|---|---|
| Производитель / заявитель: | ПАО "Газпром автоматизация", г.Москва |
Контроллеры для систем пожарной автоматики КСПА 9030-01/ППКУ (далее - ППКУ) предназначены для измерения сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления и от других первичных преобразователей унифицированных аналоговых сигналов (электрического сопротивления, силы и напряжения постоянного тока) и передачи сигналов управления другим устройствам противопожарной защиты в реальном масштабе времени.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65728-16 |
| Действует | по 23.11.2026 |
| Наименование | Контроллеры для систем пожарной автоматики |
| Модель | КСПА 9030-01/ППКУ |
| Приказы |
№1116 от
09.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1873db20-8ca7-42dc-6a9f-cdfa34c569e4 |
Производитель / Заявитель
ПАО «Газпром автоматизация», РОССИЯ, 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ. VI, ком. 21
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
65728-16: Описание типа
2016-65728-16.pdf
|
Скачать | 127.4 КБ | |
|
65728-16: Методика поверки
2021-mp65728-16.pdf
|
Скачать | 164.2 КБ | |
|
65728-16: Описание типа
2016-65728-16-1.pdf
Файл устарел
|
Скачать | 127.4 КБ | |
|
65728-16: Описание типа
2026-65728-16.pdf
Файл устарел
|
Скачать | 220.9 КБ | |
|
65728-16: Методика поверки
2021-mp65728-16-1.pdf
|
Скачать | 164.2 КБ | |
|
65728-16: Описание типа
2026-65728-16-1.pdf
|
Скачать | 220.9 КБ |
Описание типа
Назначение
Контроллеры для систем пожарной автоматики КСПА 9030-01/ППКУ (далее - ППКУ) предназначены для измерения сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления и от других первичных преобразователей унифицированных аналоговых сигналов (электрического сопротивления, силы и напряжения постоянного тока) и передачи сигналов управления другим устройствам противопожарной защиты в реальном масштабе времени.
Описание
Принцип действия измерительных каналов ППКУ заключается в аналого-цифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения.
ППКУ используются для приема сигналов от пожарных извещателей, осуществления контроля целостности шлейфа пожарной сигнализации, световой, текстовой индикации и звуковой сигнализации событий, передачи сигналов управления автоматическим установкам пожаротушения, включения исполнительных установок систем противодымной защиты и оповещения людей о пожаре, а также для передачи сигналов управления другим устройствам противопожарной защиты в реальном масштабе времени.
ППКУ обеспечивают прием сигналов от извещателей пожарных (далее - ИП):
- ручного способа приведения в действие;
- автоматического способа приведения в действие порогового характера обмена информацией с прибором приемно-контрольным пожарным (далее - ППКП);
- автоматического способа приведения в действие теплового, дымового, пламени, газового, комбинированного и иного вида контролируемого признака пожара;
- электропитание которых осуществляется по шлейфу, отдельному проводу, от автономного источника;
- с возможностью установки адреса ИП-адресных и без возможности установки адреса ИП-неадресных;
- с проводной реализацией связи ППКП.
ППКУ обеспечивает управление оповещателями пожарными:
- световыми (в том числе светоуказатели направления движения);
- звуковыми (в том числе звукоуказатели эвакуационного выхода);
- речевыми активными;
- комбинированными.
ППКУ по возможности адресного обмена информацией с другими техническими средствами пожарной сигнализации являются адресными приборами. По виду представления информации о пожароопасной ситуации в защищаемых помещениях между приборами и другими техническими средствами пожарной сигнализации являются пороговыми приборами. ППКУ по физической реализации связей являются комбинированными приборами. По объекту управления являются комбинированными приборами. ППКУ по составу и функциональным характеристикам являются приборами с возможностью применения средств вычислительной техники (СВТ). ППКУ по конструктивному исполнению являются блочно-модульными или совмещенными приборами. По возможности расширения своих функциональных возможностей и/или количественных характеристик являются расширяемыми приборами.
ППКУ для обеспечения регистрации и отображения извещений имеют единичные световые индикаторы, обобщенные световые индикаторы и экран отображения текстовой информации. ППКУ для обеспечения управления средствами пожаротушения должны иметь кнопочные органы управления.
Конструктивно ППКУ выполнены в пластиковом или металлическом корпусе.
ППКУ предназначены для установки вне взрывоопасных помещений и наружных установок.

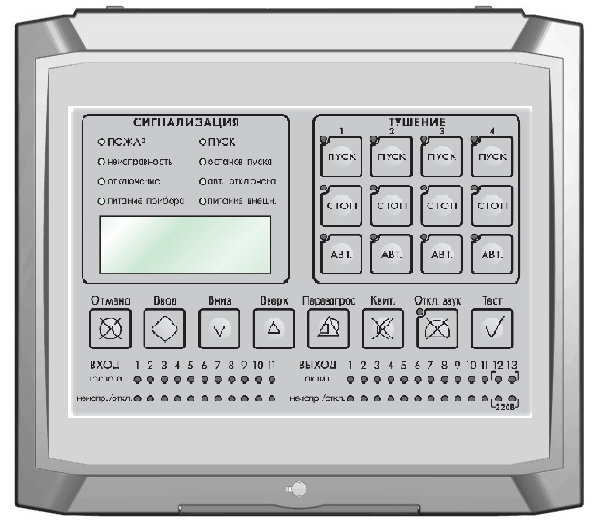

Внешний вид ППКУ, место пломбирования представлены на рисунке 1.
Место пломбирования
Рисунок 1 - Внешний вид ПИКУ, место пломбирования
Программное обеспечение
Характеристики программного обеспечения ППКУ (далее - ПО) представлены в таблице 1.
Таблица 1 - Характеристики ИО ИНКУ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ИО |
ppku_fire |
|
Номер версии (идентификационный номер ИО, не ниже) |
1.3 |
|
Цифровой идентификатор ИО |
ppku_fire |
Уровень защиты метрологически значимого программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2, 3.
аблица 2
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % 1) |
|
Входные сигналы | ||
|
Сила постоянного тока, мА |
от 0 до 5 от -5 до +5 от 0 до 20 от 4 до 20 |
±0,5 |
|
Напряжение постоянного тока, В |
от 0 до 5 от 1 до 5 от -5 до +5 от 0 до 10 от -10 до +10 |
±0,5 |
|
Напряжение постоянного тока (сигнал с преобразователей термоэлектрических), мВ |
от -9,488 до +66,466 |
±0,5 |
|
Электрическое сопротивление (сигнал с термопреобразователей сопротивления), Ом |
от 17,24 до 395,16 |
±0,5 |
|
Примечания 1) - за нормирующее значение принимается диапазон измерений. Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от границ области нормальных значений до любой температуры в пределах рабочего диапазона, не более половины предела допускаемой основной приведенной погрешности. Предел допускаемой дополнительной погрешности измерений, вызванной изменением напряжения питающей сети в пределах от 187 до 242 В, не более половины предела допускаемой основной приведенной погрешности. | ||
аблица 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 93 до 242 50±1 от 93 до 242 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
324Х145,2Х289 |
|
Масса, кг, не более |
5 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 15 до 25 от 30 до 80 |
|
Наименование характеристики |
Значение |
|
Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при +40 °С, % - атмосферное давление, кПа |
от 0 до +50 93 от 84 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
40 000 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
Комплектность
Комплектность ППКУ представлена в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Контроллеры для систем пожарной автоматики КСПА 9030-01/ППКУ |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Комплект ЗИП для одиночного изделия (по согласованию с заказчиком) |
1 компл. |
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации.
Нормативно-технические документы, устанавливающие требования к контроллерам для систем пожарной автоматики КСПА 9030-01/ППКУ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ТУ 4371-002-00159093-15 Контроллеры для систем пожарной автоматики
КСПА 9030-01/ППКУ. Технические условия
