Преобразователи промежуточные Вm 5518-00.01
| Номер в ГРСИ РФ: | 65748-16 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Преобразователи промежуточные Вт 5518-00.01 (далее - преобразователи) предназначены для преобразования электрических сигналов датчиков типа ДДЭ 060 Вт 2.832.060ТУ и АВЭ-213 БЫ.781.213ТУ в напряжение постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65748-16 |
| Действует | по 28.11.2031 |
| Наименование | Преобразователи промежуточные |
| Модель | Вm 5518-00.01 |
| Модификации |
Вm3.211.042-00.01 Вm3.211.042-01.01 Вm3.211.042-02.01 Вm3.211.042-03.01 Вm3.211.042-04.01 Вm3.211.042-05.01 Вm3.211.042-06.01 Вm3.211.042-07.01 Вm3.211.042-08.01 Вm3.211.042-09.01 |
| Приказы |
№2110 от
16.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d942c5a1-0554-73e5-7c4d-f5da19dcb53c |
Производитель / Заявитель
АО «НИИФИ», РОССИЯ, 440026, Пензенская область, г. Пенза, ул. Володарского, стр. 8/10
Поверка
| Методика поверки / информация о поверке |
Bm 3.211.042-00.01 МП Преобразователи промежуточные Вm 5518-00.01. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
65748-16: Описание типа
2016-65748-16.pdf
|
Скачать | 164.9 КБ | |
|
65748-16: Методика поверки
2016-mp65748-16.pdf
Файл устарел
|
Скачать | 164.9 КБ | |
|
65748-16: Описание типа
2016-65748-16-1.pdf
Файл устарел
|
Скачать | 164.9 КБ | |
|
65748-16: Описание типа
2026-65748-16.pdf
Файл устарел
|
Скачать | 192.5 КБ | |
|
65748-16: Методика поверки
2016-mp65748-16-1.pdf
Файл устарел
|
Скачать | 164.9 КБ | |
|
65748-16: Описание типа
2026-65748-16-1.pdf
|
Скачать | 192.5 КБ | |
|
65748-16: Методика поверки
Bm 3.211.042-00.01 МП
2016-mp65748-16-2.pdf
|
Скачать | 164.9 КБ |
Описание типа
Назначение
Преобразователи промежуточные Вт 5518-00.01 (далее - преобразователи) предназначены для преобразования электрических сигналов датчиков типа ДДЭ 060 Вт 2.832.060ТУ и АВЭ-213 БЫ.781.213ТУ в напряжение постоянного тока.
Описание
Принцип действия преобразователей основан на усилении и преобразовании сигналов поступающих с датчиков типа ДДЭ 060 Вт 2.832.060ТУ и АВЭ-213 БЫ.781.213ТУ. Сигналы с датчиков, пропорциональные измеряемому параметру, поступают в измерительные каналы. Измерительные каналы усиливают сигналы и передают его на регистратор.
Преобразователи состоят из:
- блока питания, состоящего из стабилизатора напряжения и преобразователя постоянного напряжения с выпрямителями;
- стабилизатора напряжения питания датчиков;
- четырех измерительных каналов;
- устройства калибровки.
Блок расположен на 2-х платах, которые жёстко закреплены внутри герметичного корпуса. На внешней стороне корпуса имеются разъёмы: Х2 (ВХОД) - для подключения датчиков, Х3 (ВЫХОД) - для подключения регистратора, Х1 - для балансировки чувствительности.
Общий вид преобразователей с обозначением маркировки и заводского номера представлен на рисунке 1. Место пломбировки металлической пломбой (с проволокой) от несанкционированного вмешательства представлено на рисунке 1 и 2.
П реобразователи в зависимости от частотного диапазона фильтра имеют 10 модификаций в соответствии с таблицей 1.
Маркировка исполнения (шифра) выполняется методом гравирования на корпусе в виде буквенно-цифрового обозначения, заводского номера - в виде цифрового обозначения (рисунок 1).
Нанесение знака поверки на преобразователи не предусмотрено.
Таблица 1
|
Обозначение |
Частотный диапазон фильтра, Гц |
Маркировка, шифр |
|
Вm3.211.042-00.01 |
0-32 |
Вm 5518-00.01 |
|
-01.01 |
0-62,5 |
Вm 5518-01.01 |
|
-02.01 |
0-2000 |
Вm 5518-02.01 |
|
-03.01 |
0-4000 |
Вm 5518-03.01 |
|
-04.01 |
0-8000 |
Вm 5518-04.01 |
|
-05.01 |
0-16000 |
Вm 5518-05.01 |
|
-06.01 |
0-32000 |
Вm 5518-06.01 |
|
-07.01 |
0-64000 |
Вm 5518-07.01 |
|
-08.01 |
0-500 |
Вm 5518-08.01 |
|
-09.01 |
0-1000 |
Вm 5518-09.01 |
Место пломбировки от несанкционированного доступа
Место нанесения маркировки исполнения и заводского номера
Рисунок 1 - Общий вид преобразователей с обозначением маркировки

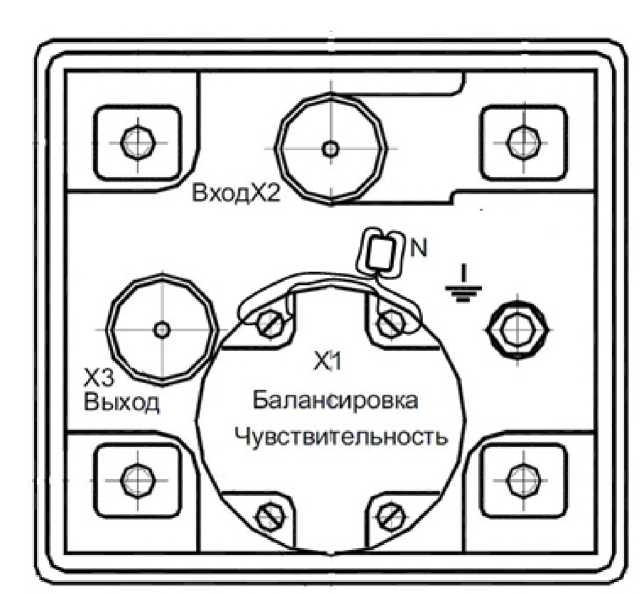

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Технические характеристики
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Коэффициент усиления напряжения постоянного тока |
от (60 ± 3) до (120 ± 6) |
|
Пределы допускаемой основной приведенной погрешности измерения к номинальному значению выходного сигнала в нормальных климатических условиях*, % |
±1,5 |
|
Погрешность от нелинейности градуировочной характеристики в диапазоне выходного сигнала от минус 10 до 10 В в нормальных климатических условиях*, % |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения к номинальному значению выходного сигнала при воздействии температуры в крайних значениях 1 и 50 °С, % |
±2,5 |
|
Максимальное значение выходного сигнала в рабочем режиме, В |
±10 |
|
Диапазон рабочих температур, °С |
от 1 до 50 |
|
Масса, кг, не более |
0,8 |
|
Габаритные размеры, мм, не более |
98x90x76 |
|
Примечания* Нормальные климатические условия характеризуются: - температурой воздуха от 15 до плюс 35°С; - относительной влажностью воздуха от 45 до 75 %; - атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт. ст.). | |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации офсетным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
Вт 5518 |
1 шт. |
|
Формуляр |
Вт3.211.О42-ОО.О1ФО |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
Вm3.211.042-00.01ТО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
содержатся в п.4 технического описания и инструкции по эксплуатации Вm3.211.042-00.01ТО
Нормативные документы
Преобразователи промежуточные Вm 5518-00.01. Технические условия
Вт3.211.042-00.01ТУ.
