Преобразователи напряжения аналого-цифровые многоканальные NI 9220
| Номер в ГРСИ РФ: | 65760-16 |
|---|---|
| Производитель / заявитель: | Фирма "National Instruments", США |
Преобразователи напряжения аналого-цифровые многоканальные NI 9220 (далее -преобразователи) предназначены для измерения напряжения постоянного тока путем преобразования входной величины в цифровой код.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65760-16 |
| Действует | по 28.11.2026 |
| Наименование | Преобразователи напряжения аналого-цифровые многоканальные |
| Модель | NI 9220 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c3db4c04-7607-48d3-6f6b-d3383114517a |
Производитель / Заявитель
Фирма "National Instruments Corporation", СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65760-16: Описание типа
2016-65760-16.pdf
|
Скачать | 83.6 КБ | |
|
65760-16: Методика поверки
2016-mp65760-16.pdf
|
Скачать | 531.6 КБ |
Описание типа
Назначение
Преобразователи напряжения аналого-цифровые многоканальные NI 9220 (далее -преобразователи) предназначены для измерения напряжения постоянного тока путем преобразования входной величины в цифровой код.
Описание
Преобразователи напряжения аналого-цифровые многоканальные NI 9220 представляют собой многоканальные модули, в которых входные аналоговые сигналы преобразуются в цифровой код аналого-цифровыми преобразователями (АЦП). Преобразователи устанавливаются в слоты шасси типа National Instruments Compact-DAQ, к которому подключается компьютер с соответствующим программным обеспечением.
Подключение источника сигнала производится к контактам на передней панели преобразователей.
Входные каналы изолированные, в каждом канале установлен отдельный АЦП.
Внешний вид преобразователей представлен на рисунке 1. На рисунке 1 также приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на корпусе преобразователей.

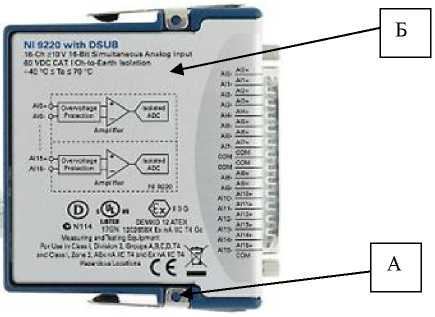

Рисунок 1 - Внешний вид преобразователей, схема пломбирования от несанкционированного доступа (А), место нанесения знака поверки (Б)
Программное обеспечение
Программное обеспечение (драйвер), поставляемое в комплекте, выполняет функции управления режимами (в том числе отсчетов значений входной величины), и работает совместно с программными пакетами компании National Instruments («Measurement&Automation Explorer», «LabVIEW Signal Express» и другими).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NI-DAQmx |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.8 |
|
Цифровой идентификатор ПО |
нет данных |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Количество измерительных каналов, шт. |
16 |
|
Количество разрядов АЦП, бит |
16 |
|
Диапазон измерений напряжения постоянного тока, В |
±10,4 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока без калибровки1) в нормальных условиях применения, мВ |
±(0,0006^+7,35) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока после калибровки2) в нормальных условиях применения, мВ |
±(0,0001^+0,105) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока без калибровки1) в рабочих условиях применения, мВ |
±(0,0035^+37,8) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока после калибровки2) в рабочих условиях применения, мВ |
±(0,00142^+7,35) |
|
Дрейф показаний при изменении окружающей температуры на 1 °C, мВ, не более |
±(540-^иизм+0,029) |
|
Входное сопротивление измерительных каналов, ГОм, не менее |
1 |
|
Потребляемая от шасси мощность, Вт, не более |
1 |
|
Габаритные размеры, мм, (ширина^длина^высота) |
88x70x23 |
|
Масса, кг, не более |
0,147 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
От +18 до +28 до 85 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -40 до +70 до 90 без конденсации |
|
Примечания: иизм - измеренное значение напряжения, мВ; 1) - Погрешность действительна в течение всего срока эксплуатации преобразователей без калибровки (подстройки) по внешним эталонам; 2) - Погрешность действительна в течение 24 часов после проведения калибровки (подстройки) по внешним эталонам | |
Знак утверждения типа
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
Преобразователь напряжения аналого-цифровой многоканальный NI 9220 |
1 шт. |
|
Компакт-диск с драйвером NI-DAQmx |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 206.1-070-2016 «Преобразователи напряжения аналогоцифровые многоканальные NI 9220. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 сентября 2016 года.
Основные средства поверки:
Рабочий эталон 2-ого разряда по ГОСТ 8.027-2001, калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую панель корпуса преобразователей.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
