Калибратор-измеритель напряжения и силы тока Keithley 2612
| Номер в ГРСИ РФ: | 65766-16 |
|---|---|
| Производитель / заявитель: | Компания "Keithley Instruments, Inc.", США |
Калибратор-измеритель напряжения и силы тока Keithley 2612 (далее - калибратор-измеритель) предназначен для воспроизведения и измерения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65766-16 |
| Наименование | Калибратор-измеритель напряжения и силы тока |
| Модель | Keithley 2612 |
| Приказы |
№2635 от
03.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Единичное |
| Идентификатор записи ФИФ ОЕИ | e44cee7a-7c71-dc13-9dd0-fc3b09833349 |
Производитель / Заявитель
Keithley Instruments, Inc., СОЕДИНЕННЫЕ ШТАТЫ, 28775 Aurora Road, Cleveland Ohio
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1256-201/2-2025 Государственная система обеспечения единства измерений. Калибратор-измеритель напряжения и силы тока Keithley 2612. Методика поверки
(с 03.12.2025)
МП 209-11-2016 Калибратор-измеритель напряжения и силы тока Keithley 2612. Методика поверки
(с 07.09.2016 по 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (93%) |
| Неуспешных поверок (СИ непригодно) | 1 (7 %) |
| Актуальность информации | 01.02.2026 |
Поверители
Скачать
|
65766-16: Описание типа
2016-65766-16.pdf
|
Скачать | 771.8 КБ | |
|
65766-16: Методика поверки
2016-mp65766-16.pdf
Файл устарел
|
Скачать | 451.1 КБ | |
|
65766-16: Описание типа
2025-65766-16.pdf
|
Скачать | 159.5 КБ | |
|
65766-16: Методика поверки
РТ-МП-1256-201/2-2025
2025-mp65766-16.pdf
|
Скачать | 4.8 MБ | |
|
65766-16: Методика поверки
МП 209-11-2016
2016-mp65766-16-1.pdf
|
Скачать | 451.1 КБ |
Описание типа
Назначение
Калибратор-измеритель напряжения и силы тока Keithley 2612 (далее - калибратор-измеритель) предназначен для воспроизведения и измерения напряжения и силы постоянного тока.
Описание
Принцип действия измерителя основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код. Управление режимами работы производится с лицевой панели или дистанционно. Параметры используемых режимов работы, а также значения воспроизводимых или измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.
Конструктивно калибратор-измеритель выполнен в виде моноблока в настольном исполнении. Общий вид калибратора-измерителя с указанием мест нанесения знака утверждения типа, заводского номера и знака поверки приведен на рисунке 1. Конструкция корпуса позволяет пользователю осуществить пломбирование калибратора-измерителя от несанкционированного доступа. Пломбирование от несанкционированного доступа производится путем нанесения оттиска клейма на пломбировочною мастику в чашечке винта крепления на задней панели. Место нанесения заводского номера - задняя панель корпуса; способ нанесения - наклейка; формат - цифровой код, состоящий из арабских цифр. Место нанесения знака утверждения типа - правый верхний угол передней панели. Калибратор-измеритель заводской номер № 1185192.
дайн
• г -
Место нанесения заводского номера
Место нанесения знака поверки
ф I €
Место нанесения знака утверждения типа
ил*
ели Л
■ fим 1В* Л I
-J ■■“Д*111130
TSP-Lrw
KEITH LEY
2в12 SYSTEM Sourc*M<t»r®

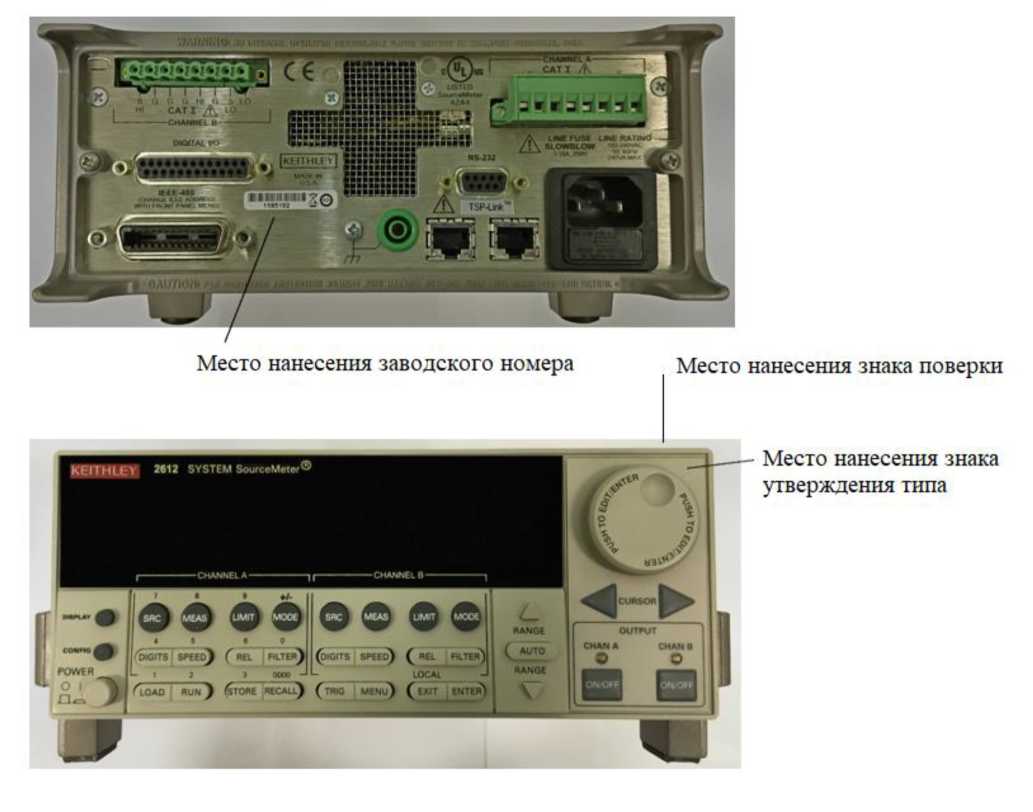

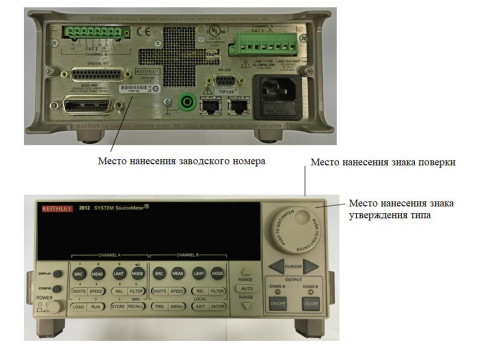

Рисунок 1 - Общий вид калибратора-измерителя с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Программное обеспечение
Программное обеспечение измерителя встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения измерителя представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителя
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2600 Series Firmware |
|
Номер версии ПО |
1.3.3 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Верхний предел диапазона измерений |
Пределы допускаемой основной погрешности измерений [при температуре окружающего воздуха (23 ± 5) °С] |
|
1 |
2 |
|
Воспроизведение напряжения постоянного тока, В | |
|
0,2 |
± (0,0002 U + 0,000375) |
|
2 |
± (0,0002 U + 0,000600) |
|
20 |
± (0,0002 U + 0,005) |
|
200 |
± (0,0002 U + 0,05) |
|
Измерение напряжения постоянного тока, В | |
|
0,2 |
± (0,00015 U + 0,000225) |
|
2 |
± (0,0002 U + 0,00035) |
|
20 |
± (0,00015 U + 0,005) |
|
200 |
± (0,00015 U + 0,05) |
|
Воспроизведение силы постоянного тока, А | |
|
100 нА |
± (6-10’4 I + П10-10) |
|
1 мкА |
± (3-10’4 I + 8Ч0’10) |
|
10 мкА |
± (3-10’4 I + 5-10’9) |
|
100 мкА |
± (3-10’4 I + 6-10’8) |
|
1 мА |
± (3-10’4 I + 3-10’7) |
|
10 мА |
± (3-10’4 I + 6-10’6) |
|
100 мА |
± (3-10’4 I + 3-10’5) |
|
1 А |
± (5-10’4 I + 1,8-10’3) |
|
1,5 А |
± (6-10’4 I + 440’3) |
|
10 А |
Не нормируется, только импульсный режим |
|
Измерение силы постоянного тока, А | |
|
100 нА |
± (6-10’4 I + 1-10’10) |
|
1 мкА |
± (2,5-10’4 I + 5Ч0’10) |
|
10 мкА |
± (2,5-10’4 I + 1,5-10’9) |
|
100 мкА |
± (2-10’4 I + 2,5-10’8) |
|
1 мА |
± (2-10’4 I + 2-10’7) |
|
10 мА |
± (2-10’4 I + 2,5*10’6) |
|
100 мА |
± (2-10’4 I + 2-10’5) |
|
1 А |
± (3-10’4 I + 1,5-10’3) |
|
1,5 А |
± (5-10’4 I + 3,5-10’3) |
|
10 А |
Не нормируется, только импульсный режим |
|
Примечание: U - измеренное значение напряжения, В I - измеренное значение силы тока, А | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Габаритные размеры (глубинахширинахвысота), мм |
460x213x89 | |
|
Масса не более, кг |
5,50 | |
|
Потребляемая мощность от сети 220 В, 50 Гц, не более |
240 В^А | |
|
Диапазон рабочих температур, °С Температура хранения, °С |
от 0 до + 50 от - 25 до + 65 | |
|
Относительная влажность, не более, % |
70 при температуре до + 35 °С | |
|
При измерении электрических параметров в пределах рабочего диапазона для температур менее + 18 °С и более + 28 °С температурный коэффициент составляет: 0,0015х(указанная погрешность) / 1 °С | ||
|
Электромагнитная совместимость |
По ГОСТ Р 51522-99 | |
|
Безопасность |
По ГОСТ Р 52319-2005 | |
Знак утверждения типа
наносится в виде наклейки на переднюю панель калибратора-измерителя, а также типографским методом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Калибратор-измеритель напряжения и силы тока |
Keithley 2612 |
1 |
|
CD-диск с документацией и ПО |
- |
1 |
|
Руководство пользователя |
- |
1 |
|
Методика поверки |
1 | |
|
Измерительные провода и разъемы |
1 |
Сведения о методах измерений
приведены в разделе «Проведение измерений» руководства пользователя «Калибраторы-измерители напряжения и силы тока Keithley серии 2600».
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин.
Общие технические условия
Техническая документация изготовителя
