Трансформаторы тока E3W1-3, E3WB1-3
| Номер в ГРСИ РФ: | 65767-16 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "EFEN GmbH", Германия |
| 65767-16: Описание типа СИ | Скачать | 176.9 КБ |
Трансформаторы тока E3W1-3, E3WB1-3 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65767-16 |
| Наименование | Трансформаторы тока |
| Модель | E3W1-3, E3WB1-3 |
| Срок свидетельства (Или заводской номер) | 28.11.2021 |
Производитель / Заявитель
Фирма "EFEN GmbH", Германия; заводы-изготовители: "EFEN Sp. z o.o.", Польша; "EFEN Kaposvar", Венгрия
Поверка
| Зарегистрировано поверок | 237 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 236 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 65767-16: Описание типа СИ | Скачать | 176.9 КБ |
Описание типа
Назначение
Трансформаторы тока E3W1-3, E3WB1-3 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока E3W1-3, E3WB1-3 по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета.
Общий вид трансформаторов представлен на рисунках 1, 2.
Трансформаторы E3W1-3 не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и заключена в изолирующий корпус из термопластика, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичных обмоток подключены к клеммникам, закрепленным на корпусе трансформатора и закрываются пломбируемой прозрачной пластиковой крышкой.
Трансформаторы E3WB1-3 являются модификацией трансформаторов тока E3W1-3 и представляют собой комбинацию из трех трансформаторов тока E3W1-3 лишенных корпуса и собранных в единой конструкции специальной формы для встраивания в штатный корпус вертикальных разъединителей в зоне выходных клемм (рисунок 3). Из-за особенностей конструкции, первичные обмотки в виде отрезков токоведущих шин закреплены во внутреннем окне трансформаторов на заводе-изготовителе.
На трансформаторах имеется табличка технических данных.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

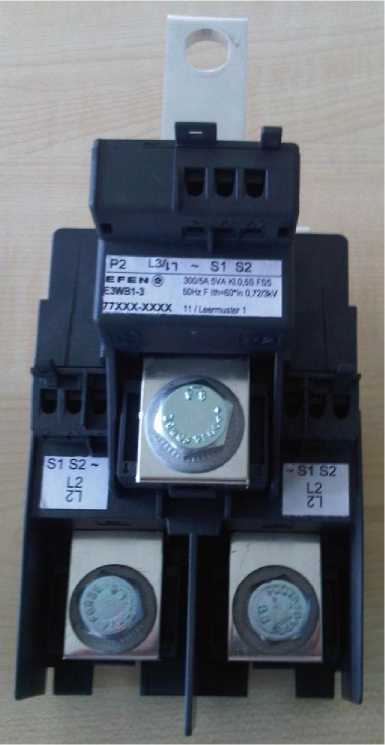

Рисунок 2 - Общий вид трансформаторов тока E3WB1-3
Пломбируемая крышка
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение Uном, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
от 200 до 800 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная вторичная нагрузка обмотки для измерений и учета S2ном, В^А |
2,5; 5 |
|
Класс точности трансформатора |
0,5S |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений КБном, не более |
5 |
|
Номинальная частота напряжения сети, Гц |
50/60 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
E3W1-3 |
E3WB1-3 | |
|
Габаритные размеры, мм, (длинахширинахвысота) |
63,5x60,1x30,2 |
204x99x136,2 |
|
Масса, кг |
0,176 |
1,53 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -25 до +551); от -25 до +402) до 90 | |
|
Средний срок службы, лет, не менее |
30 | |
|
Средняя наработка на отказ, ч, не менее |
4-105 | |
где:
1) - Для трансформаторов с номинальным первичным током до 600 А включительно.
2) - Для трансформаторов с номинальным первичным током до 800 А включительно.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Трансформатор тока E3W1-3, E3WB1-3 |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); прибор сравнения КНТ-03 (рег. № 24719-03); магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
Сведения о методах измеренийНормативные документы
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2 ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3 ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Другие Трансформаторы
