Вольтметры CQR 96
| Номер в ГРСИ РФ: | 65780-16 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | Фирма "Cewe Instrument AB", Швеция |
|
65780-16: Описание типа
2016-65780-16.pdf
|
Скачать | 77.5 КБ |
Вольтметры CQR 96 предназначены для измерения действующего значения напряжения в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65780-16 |
| Действует | по 05.12.2021 |
| Наименование | Вольтметры |
| Модель | CQR 96 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3749c948-0696-7f13-ef78-ad6dce823914 |
Производитель / Заявитель
Фирма "Cewe Instrument", ШВЕЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65780-16: Описание типа
2016-65780-16.pdf
|
Скачать | 77.5 КБ |
Описание типа
Назначение
Вольтметры CQR 96 предназначены для измерения действующего значения напряжения в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия вольтметров CQR 96 (далее вольтметр) основан на взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому закреплен стрелочный указатель. Градуировка шкалы соответствует действующим значениям переменного напряжения.
Вольтметр CQR 96 - это щитовой прибор с подвижной катушкой, со стрелочным указателем, с равномерной шкалой и нулевой отметкой на краю диапазона измерений.
Корректор нуля - механический. Успокоение подвижной части прибора магнитоиндукционное. Вольтметры CQR 96 предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям.

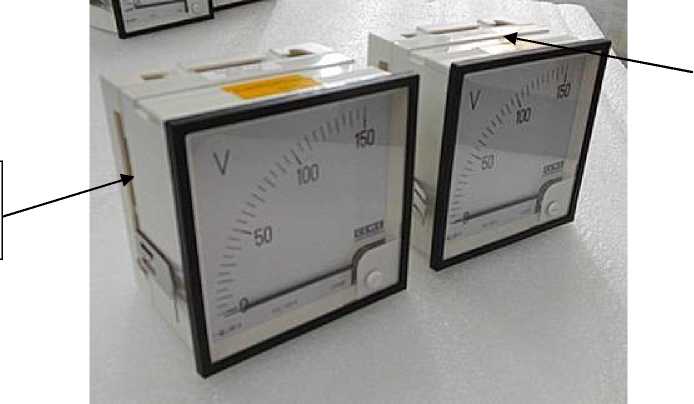

Общий вид вольтметров и места пломбировки вольтметров от несанкционированного доступа и нанесения знака поверки приведены на рисунке 1.
Пломбировка вольтметров осуществляется в виде наклейки на стенки корпуса.
Место пломбировки поверителем
Место пломбировки изготовителем
Рисунок 1 - Общий вид вольтметров CQR 96
Технические характеристики
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 600 |
|
Верхний предел диапазона измерений |
6; 10; 15: 25; 40; 50; 60; 100; 150;400; 500; |
|
напряжения, В |
600; 110* |
|
Наименование параметра |
Значение |
|
Класс точности |
1,5 |
|
Входное сопротивление, не менее, МОм |
1000 |
|
Частота сети, Гц |
от 50 до60 |
|
Нормальное положение |
вертикальное |
|
Способ включения |
непосредственный |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
96х96х91 |
|
Масса, кг, не более |
0,37 |
|
Условия эксплуатации: - температура окружающего воздуха °С; - относительная влажность, %, не более |
от -25 до +70 95 |
Примечание * - для прибора со сменной шкалой, отградуированной в зависимости от используемого трансформатора напряжения.
Знак утверждения типа
наносится на боковую панель прибора трафаретным способом и на титульном листе паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность вольтметров
|
Наименование |
Обозначения |
Количество |
|
Вольтметр |
CQR 96 |
1 шт |
|
Паспорт |
1 шт |
Поверка
осуществляется по ГОСТ 8.497-83 ГСИ. «Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
Калибратор программируемый П320 (регистрационный номер №7493-70);
Прибор для поверки вольтметров дифференциальный В1-12 (регистрационный номер №6013-77);
Установка У1134 (регистрационный номер №4511-74);
Пробойная установка УПУ-10 (регистрационный номер №58589-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде наклейки на боковую стенку корпуса вольтметра как показано на рисунке.1.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8711-93 (МЭК 51-2-84). Приборы аналоговые показывающие
электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Техническая документация фирмы-изготовителя.
