Датчики температуры многозонные ТР-Е-10, ТП-Е-10
| Номер в ГРСИ РФ: | 65799-16 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ООО "Челябинский завод "Теплоприбор", г.Челябинск |
Датчики температуры многозонные ТР-Е-10, ТП-Е-10 (далее по тексту - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитный корпус датчиков, в том числе во взрывоопасных зонах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65799-16 |
| Действует | по 05.12.2026 |
| Наименование | Датчики температуры многозонные |
| Модель | ТР-Е-10, ТП-Е-10 |
| Модификации |
ТР-Е-10 (ТП-Е-10) Х1Х2Х3Х4Х5Х6Х7Х8Х9Х10Х11Х, где: Х1 - вид взрывозащиты Х2 - тип корпуса Х3 - тип присоединения к процессу Х4 - число зон Х5 - монтажные длины, мм Х6 - длина шейки, мм Х7 - тип измерительного преобразователя (выходной сигнал) Х8 - тип, класс и схема чувствительного элемента для ТР-Е-10 Х9 - диаметр оболочки чувствительного элемента для ТP-Е-10 Х10 - тип, класс и особенности чувствительного элемента для ТП-Е-10 Х11 - диаметр оболочки чувствительного элемента для ТП-Е-10 |
| Приказы |
№602 от
30.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 35d69384-cb82-c08a-32bf-a373414fa25c |
Производитель / Заявитель
ООО «ЧТП», РОССИЯ, 454047, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Павелецкая 2-я, д. 36
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 481 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.04.2026 |
Поверители
Скачать
|
65799-16: Описание типа
65799-16.pdf
Файл устарел
|
Скачать | 258.9 КБ | |
|
65799-16: Методика поверки
2016-mp65799-16.pdf
Файл устарел
|
Скачать | 857 КБ | |
|
65799-16: Описание типа
6579-65799-16.pdf
|
Скачать | 258.9 КБ | |
|
65799-16: Описание типа
2026-65799-16.pdf
|
Скачать | 320.8 КБ | |
|
65799-16: Методика поверки
2016-mp65799-16-1.pdf
|
Скачать | 857 КБ |
Описание типа
Назначение
Датчики температуры многозонные ТР-Е-10, ТП-Е-10 (далее по тексту - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих неагрессивных, а также агрессивных сред, не разрушающих защитный корпус датчиков, в том числе во взрывоопасных зонах.
Описание
Принцип действия датчиков ТР-Е-10 основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры. Принцип действия датчиков ТП-Е-10 основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения (спаев) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения термоэлектродов. В исполнениях датчиков с измерительным преобразователем изменение электрического сопротивления материала ЧЭ или термоэлектродвижущей силы, возникающей в ЧЭ, преобразуется измерительным преобразователем (далее по тексту - ИП) в изменение выходного токового или цифрового сигнала. Зависимость между измеренной температурой и выходным сигналом датчиков с преобразователем - линейная.
Датчики состоят из нескольких (от 2-х до 30-ти штук) первичных преобразователей температуры - измерительных элементов, включающих ЧЭ и металлическую оболочку. Измерительный элемент может быть с платиновым или медным ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «50П», «Pt100», «100П», «50М» или «100М» по ГОСТ 6651-2009 или c ЧЭ с НСХ типа «К», «L», «J», «N» или «Т» по ГОСТ Р 8.585-2001. Измерительный элемент может быть помещен в защитную арматуру из нержавеющей стали или других материалов с корпусом (или без корпуса), в который могут встраиваться ИП и (или) клеммные колодки. Измерительные элементы могут быть с одиночными или двойными ЧЭ. Корпуса могут изготавливаться из алюминия, нержавеющей стали или полимерных материалов. ИП конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения выводов измерительного элемента и клеммами для вывода выходного сигнала, и различаются по конструктивному исполнению и техническим характеристикам. Питание ИП совмещено с выходным сигналом и осуществляется по двухпроводной схеме. Цифровая индикация в процессе измерений осуществляется с помощью встраиваемого в защитную соединительную головку жидкокристаллического индикатора (ЖКИ).
Конструктивно датчики могут быть выполнены без корпуса, с корпусом, в который могут быть установлены ИП и (или) клеммные колодки, при этом корпус может быть выносным.
Крепление измерительных элементов может иметь разборное или неразборное уплотнение (одинарное, двойное или большее количество), в том числе с камерой сброса давления.
Основные исполнения датчиков имеют модификации, отличающиеся друг от друга: по количеству и классу допуска ЧЭ, по наличию ИП, по форме, длине монтажной части, диаметру и материалу защитной арматуры (при ее наличии), по виду присоединения к процессу, по типу корпуса. Монтаж датчиков на объекте измерений осуществляется при помощи фланца, штуцера или линзового элемента.
Модификации и карта заказа датчиков представлены в таблице 1.
Таблица 1
|
ТР-Е-10 ТП-Е-10 |
Датчики температуры многозонные | |||||||
|
Вид взрывозащиты | ||||||||
|
00 |
без взрывозащиты | |||||||
|
01 |
1ExdIIC T6 | |||||||
|
02 |
0ExiaIIC Т6 | |||||||
|
Тип корпуса | ||||||||
|
0 |
отсутствует | |||||||
|
A |
Exd | |||||||
|
C |
общепромышленный | |||||||
|
X |
спец. исполнение | |||||||
|
Тип присоединения к процессу | ||||||||
|
F |
фланец (тип, DN, PN) | |||||||
|
U |
штуцер (М, G, K(NPT)) | |||||||
|
L |
линзовое исполнение | |||||||
|
X |
спец. исполнение | |||||||
|
Число зон | ||||||||
|
от 2 до 30 (по заказу) | ||||||||
|
Лонтажные длины, мм | ||||||||
|
от 60 до 10000 (по заказу) | ||||||||
|
Длина шейки, мм | ||||||||
|
A по заказу (для исполнений с корпусом) | ||||||||
|
B по заказу ( длина кабеля для выносного корпуса) | ||||||||
|
L и L1 по заказу для бескорпусных | ||||||||
|
Спец. исполнение | ||||||||
|
Тип измерительного преобразователя (выходной сигнал) | ||||||||
|
0 |
- | |||||||
|
A |
клеммная колодка | |||||||
|
C |
4 - 20 мА, 20 - 4 мА | |||||||
|
D |
(4 - 20 мА, 20 - 4 мА) -Exia | |||||||
|
E |
4 - 20 мА/HART, 20 - 4 мА/HART | |||||||
|
F |
(4 - 20 мА/ HART , 20 - 4 мА/ HART ) -Exia | |||||||
|
G |
Profibus (РА) | |||||||
|
H |
Profibus (РА) с ЖКИ | |||||||
|
I |
Profibus (РА) -Exia | |||||||
|
J |
Profibus (РА) с ЖКИ -Exia | |||||||
|
Х |
Спец. исполнение | |||||||
|
Тип, класс и схема чувствительного элемента для ТР-Е-10 | ||||||||
|
1 1xPt100 A сх.4 (от - 50 до + 450 °С ) | ||||||||
|
2 |
1xPt100 1/3B сх.4 (от - 50 до + 300 °С ) | ||||
|
3 |
2xPt100 A сх.3 (от - 100 до + 450°С | ||||
|
4 |
1xPt100 A сх.4 (от - 100 до + 450°С ) | ||||
|
5 |
1xPt100 1/3B сх.4 (от 0 до + 150 °С ) | ||||
|
6 |
2xPt100 1/3B сх.3 (от - 50 до + 300 °С ) | ||||
|
1C |
1xPt100 АА сх.4 (от - 50 до + 250 °С ) | ||||
|
1E |
1xPt100 В сх.4 (от - 196 до + 660 °С ) | ||||
|
1G |
1х100П A сх.4 (от - 100 до + 450 °С ) | ||||
|
1I |
1х100П АА сх.4 (от - 50 до + 250 °С ) | ||||
|
1K |
1х100П В сх.4 (от - 196 до + 660 °С ) | ||||
|
1M |
1Х100П 1/3B сх.4 (от - 50 до + 300 °С ) | ||||
|
ХХ |
Спец. исполнение | ||||
|
Диаметр оболочки чувствительного элемента для ТР-Е-10 | |||||
|
3 |
03 мм | ||||
|
4,5 |
04,5 мм | ||||
|
6 |
06 мм | ||||
|
Х |
Спец. исполнение не более 08 мм | ||||
|
Тип, класс и особенности чувствительного элемента для ТП-Е-10 | |||||
|
7 |
К кл.1 1ЧЭ изолированный спай |
от -40 до +1100°С | |||
|
8 |
К кл.1 2ЧЭ изолированный спай | ||||
|
К1 |
К кл.2 1ЧЭ изолированный спай | ||||
|
К2 |
К кл.2 2ЧЭ изолированный спай | ||||
|
L1 |
L кл.2 1ЧЭ изолированный спай |
от - 40 до +600 °С | |||
|
L2 |
L кл.2 2ЧЭ изолированный спай | ||||
|
N1 |
N кл.1 1ЧЭ изолированный спай |
от -40 до +1250 °С | |||
|
N2 |
N кл. 1 2ЧЭ изолированный спай | ||||
|
N5 |
N кл.2 1ЧЭ изолированный спай | ||||
|
N6 |
N кл.2 2ЧЭ изолированный спай | ||||
|
Т1 |
T кл.1 1ЧЭ изолированный спай |
от -40 до +350 °С | |||
|
Т2 |
T кл.1 2ЧЭ изолированный спай | ||||
|
Т5 |
T кл.2 1ЧЭ изолированный спай | ||||
|
Т6 |
T кл.2 2ЧЭ изолированный спай | ||||
|
J1 |
J кл.1 1ЧЭ изолированный спай |
от -40 до +750 °С | |||
|
J2 |
J кл.1 2ЧЭ изолированный спай | ||||
|
J5 |
J кл.2 1ЧЭ изолированный спай | ||||
|
J6 |
J кл.2 2ЧЭ изолированный спай | ||||
|
Х |
Спец. исполнение | ||||
|
Диаметр оболочки чувствительного элемента для ТП-Е-10 | |||||
|
1,5 |
01,5 мм | ||||
|
2 |
02 мм | ||||
|
3 |
03 мм | ||||
|
4 |
04 мм | ||||
|
4,5 |
04,5 мм | ||||
|
5 |
05 мм | ||||
|
6 |
06 мм | ||||
|
Х |
Спец. исполнение не более 08 мм | ||||
|
Комплект документации Вн-ХХХ | |||||
На рисунке 1 представлена фотография общего вида датчиков.
Способ пломбировки датчиков зависит от варианта исполнения и конструкции корпуса.
Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 2.
Рисунок 1 - Общий вид датчиков температуры многозонных ТР-Е-10, ТП-Е-10

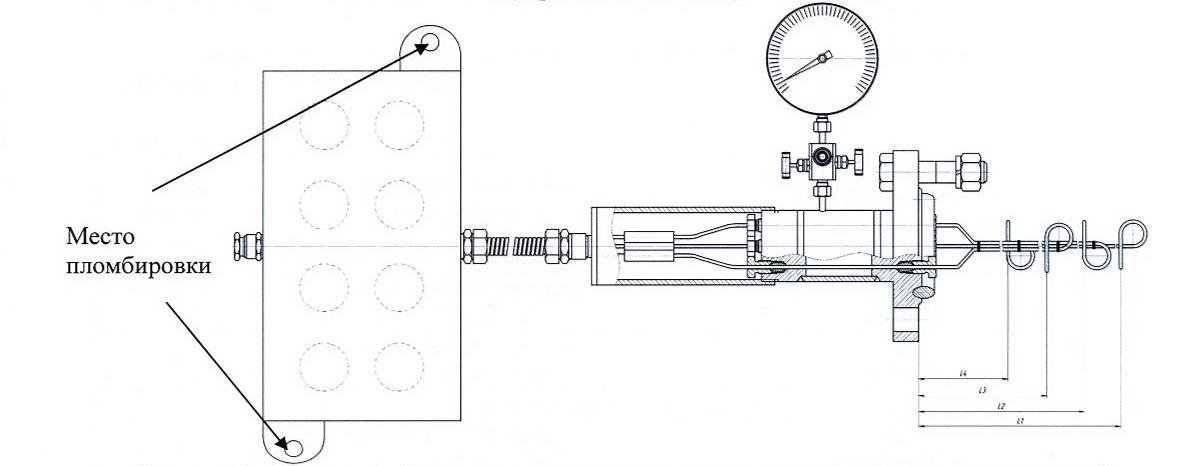

Рисунок 2 - Схема пломбировки от несанкционированного доступа (вариант исполнения)
Программное обеспечение
Программное обеспечение (ПО) у датчиков без встроенного ИП - отсутствует.
Программное обеспечение датчиков со встроенным ИП является неизменяемым и несчитываемым. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2-8, где указаны предельные значения измеряемых температур. Конкретный диапазон измеряемых температур в зависимости от конструктивной модификации и наличия ИП, указан в паспорте и маркировке датчика.
Таблица 2 - Основные метрологические характеристики датчиков температуры многозонных серии ТР-Е-10 без ИП
|
Класс допуска |
Диапазон измерений температуры, °С |
Допуск по ГОСТ 6651-2009, °С |
|
Для датчиков с НСХ «Pt100» (а = 0,00385 °С-1), «50П» и «100П» (а = 0,00391 °С-1) | ||
|
А В |
от - 50 до + 450 от - 196 до + 660 |
±(0,15+0,002|t|) ±(0,3+0,005|t|) |
|
Для датчиков с НСХ «50М», «100М» (а = 0,00428 °С-1) | ||
|
А В |
от - 50 до + 120 от - 50 до + 200 |
±(0,15+0,002|t|) ±(0,3+0,005|t|) |
|
Примечание: |t| - абсолютное значение температуры, °С, без учета знака | ||
Таблица 3 - Основные метрологические характеристики датчиков температуры многозонных серии ТП-Е-10 без ИП
|
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.585-2001, °С |
|
Для датчиков с НСХ типа «К» | ||
|
1 |
от - 40 до + 375 включ. св. + 375 до + 1100 |
±1,5 ±0,004|t| |
|
2 |
от - 40 до + 333 включ. св. + 333 до + 1100 |
±2,5 ±0,0075|t| |
|
Для датчиков с НСХ типа «L» | ||
|
2 |
от - 40 до + 360 включ. св. + 360 до + 600 |
±2,5 ±(0,7+0,005|t|) |
|
Для датчиков с НСХ типа «N» | ||
|
1 |
от - 40 до + 375 включ. св. + 375 до + 1250 |
± 1,5 ± 0,004|t| |
|
2 |
от - 40 до + 333 включ. св. +с 333 до + 1250 |
± 2,5 ± 0,0075|t| |
|
Для датчиков с НСХ типа «Т» | ||
|
1 |
от - 40 до + 125 включ. св. + 125 до + 350 |
± 0,5 ± 0,004|t| |
|
2 |
от - 40 до + 135 включ. св. + 135 до + 350 |
± 1 ± 0,0075|t| |
|
Для датчиков с НСХ типа «J» | ||
|
1 |
от - 40 до + 375 включ. св. + 375 до + 750 |
± 1,5 ± 0,004|t| |
|
2 |
от 0 до + 333 включ. св. + 333 до + 750 |
± 2,5 ± 0,0075|t| |
|
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.585-2001, °С |
|
Примечание: |t| - абсолютное значение температуры, °С, без учета знака. | ||
Таблица 4 - Основные метрологические характеристики датчиков температуры многозонных серий ТР-Е-10, ТП-Е-10 с ИП с аналоговым выходным сигналом постоянного тока____________
|
Серия |
Тип НСХ |
Диапазон выходного сигнала, мА |
Диапазон измерений температуры, ° С |
Диапазон настройки ИП, °С |
Пределы доп основной пог |
ускаемой решности |
|
приведенной, % |
абсолютной, °С | |||||
|
ТР-Е-10 |
100П Pt100 50П |
от 4 до 20; от 20 до 4 |
от -196 до +660 |
от -196 до +660 |
±0,25; ±0,5 |
±1,0 |
|
100М 50М |
от -50 до +200 |
от -50 до +200 |
±0,25; ±0,5 |
±1,0 | ||
|
ТП-Е-10 |
К |
от -40 до +700 |
от -200 до +700 |
±0,25; ±0,5; ±1,0 |
±1,0 | |
|
от -40 до +1100 |
от -200 до +1300 |
±0,25; ±0,5; ±1,0 |
±1,0 | |||
|
L |
от -40 до +600 |
от -200 до +800 |
±0,25; ±0,5; ±1,0 |
±1,0 | ||
|
N |
от -40 до +1250 |
от -200 до +1300 |
±0,25; ±0,5; ±1,0 |
±1,0 | ||
|
J |
от -40 до +750 |
от -200 до +750 |
±0,5; ±1,0 |
±1,0 | ||
|
T |
от -40 до +350 |
от -250 до +400 |
±0,5; ±1,0 |
1,0 | ||
|
1. Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше. 2. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °С для датчика с пределом основной погрешности ±0,25 % и не менее 50 °С для остальных датчиков. 3. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше +800 °С абсолютная погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного при заказе, в зависимости от того, что больше. 4. Указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на датчики температуры. | ||||||
Таблица 5 - Метрологические и технические характеристики датчиков температуры с преобразователем в токовый сигнал/ HART
|
Серия |
Тип НСХ |
Диапазон выходного сигнала |
Диапазон измерений температуры, °С |
Диапазон настройки ИП, °С |
Пределы допускаемой основной погрешности | |
|
приведенной Y, % (HART, %) |
абсолютной, °С | |||||
|
ТР-Е-10 |
Pt100 |
от 4 до 20 мА/ HART |
от -196 до +660 |
от -196 до +660 |
±0,15 (±0,15) ±0,25 (±0,25) |
±0,4 |
|
ТП-Е-10 |
К |
от -40 до +1100 |
от -200 до +1300 |
±0,3 (±0,3) ±0,4 (±0,4) |
±1,0 | |
|
Серия |
Тип НСХ |
Диапазон выходного сигнала |
Диапазон измерений температуры, °С |
Диапазон настройки ИП, °С |
Пределы допускаемой основной погрешности | |
|
приведенной Y, % (HART, %) |
абсолютной, °С | |||||
|
N |
от -40 до +1250 |
от -200 до +1300 |
±0,3 (±0,3) ±0,4 (±0,4) |
±1,0 | ||
|
J |
от -40 до +750 |
от -200 до +750 |
±0,3 (±0,3) ±0,4 (±0,4) |
±1,0 | ||
|
L |
от -40 до +600 |
от -200 до +800 |
±0,3 (±0,3) ±0,4 (±0,4) |
±1,0 | ||
|
T |
от -40 до +350 |
от -250 до +400 |
±0,3 (±0,3) ±0,4 (±0,4) |
±1,0 | ||
|
1. Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °С, в зависимости от того, что больше. 2. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °С для датчика с пределом основной погрешности ±0,15 %; не менее 100 °С для датчика с пределом основной погрешности ±0,3 % и не менее 50 °С для остальных датчиков. 3. Пределы допускаемой основной погрешности ±0,15 % для ТР-Е-10 может быть обеспечен на диапазоне температур от минус 196 до плюс 400 °С. 4. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше плюс 800 °С абсолютная погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного при заказе, в зависимости от того, что больше. 5. Указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на датчики температуры. | ||||||
Таблица 6 - Метрологические и технические характеристики датчиков температуры с преобразователем в цифровой сигнал Profibus (РА)_________________________________________
|
Серия |
Тип НСХ |
Тип выходного сигнала |
Диапазон измерений температуры, °С |
Диапазон настройки ИП, °С |
Пределы допускаемой основной приведенной погрешности, Y, % |
|
ТР-Е-10 |
Pt100 |
Стандарт Profibus (PA) |
от -196 до +660 |
от -196 до +660 |
±0,25; ±0,5 |
|
ТП-Е-10 |
К |
от -40 до +700 |
от -200 до +700 |
±0,25; ±0,5 | |
|
от -40 до +1100 |
от -200 до +1300 |
±0,25; ±0,5 | |||
|
N |
от -40 до +1250 |
от -40 до +1250 |
±0,25; ±0,5 | ||
|
1. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °С для датчика с пределом основной погрешности ±0,25 % и не менее 50 °С для остальных датчиков. 2. В датчиках температуры ТП-Е-10 с нижним пределом измерений свыше +800 °С абсолютная погрешность выбирается из значений ±4 °С или в процентах от диапазона измерений, выбранного при заказе, в зависимости от того, что больше. 3. Указаны предельные значения температуры применения. Фактический диапазон температуры указывается в эксплуатационной документации на датчики. | |||||
Таблица 7 - Общие технические характеристики датчиков
|
Наименование характеристики |
Значение характеристики |
|
Время термической реакции то,бз в зависимости от диаметра оболочки чувствительного элемента, с |
от 0,35 до 8 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальной (+18 до +22 °С) на каждые 10 °С, не более |
предела допускаемой основной погрешности |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
500 |
|
Напряжение питания для датчиков с ИП постоянного тока, В |
от 10 до 36 |
|
Габаритные размеры (в зависимости от исполнения), мм: - диаметр оболочки чувствительного элемента - длина монтажной части |
от 1,5 до 8 от 20 до 100000 |
|
Масса (в зависимости от исполнения датчика), кг |
от 0,05 до 75,0 |
|
Вид взрывозащиты датчиков |
«Взрывонепроницаемая оболочка» или «Искробезопасная электрическая цепь» |
|
Маркировка взрывозащиты |
1ЕхапСТ6Х 0Ех1аПСТ6Х |
|
Степень защиты от пыли и воды |
IP54, IP55, IP65, IP66, IP67, IP68 (в зависимости от исполнения корпуса) |
|
Вид климатического исполнения датчиков по ГОСТ 15150-69 |
УХЛ3.1 или У1.1, но для работы при температуре окружающей среды от -50 °С до +85 °С, верхнем значении относительной влажности 98 % (при +25 °С) и более низких температурах без конденсации влаги, кроме датчиков во взрывозащищенном исполнении предназначенных для работы при температуре от -50 °С до +80 °С, кроме датчиков с преобразователями с ЖКИ, в зависимости от применяемого преобразователя и ЖКИ -температура окружающей среды указывается в паспорте датчика |
Срок службы и средняя наработка на отказ датчиков в зависимости от температуры применения приведены в таблице 9.
Таблица 8
|
НСХ |
Диапазон измерений температуры, °С (1) |
Срок службы (2) |
Средняя наработка на отказ, ч |
|
50П, 100П, Pt100 |
от -196 до +660 |
4 года |
40300 |
|
от -50 до +200 |
10 лет |
98800 | |
|
50М, 100М |
от -50 до +200 |
10 лет |
98800 |
|
N |
от -40 до +800 включ. |
10 лет |
98800 |
|
св. +800 до +1250 |
4 года |
44000 | |
|
K |
от -40 до +600 включ. |
10 лет |
98800 |
|
св. +600 до +1100 |
4 года |
44000 | |
|
L |
от -40 до +600 |
10 лет |
98800 |
|
J |
от -40 до +750 |
4 года |
44000 |
|
T |
от -40 до +400 |
10 лет |
98800 |
|
Примечание: (1) - указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на датчики температуры. (2) - указан срок службы в средах, не разрушающих материал защитной арматуры, материал защитной оболочки ЧЭ. | |||
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 9
|
Наименование |
Обозначение |
Количество |
|
Датчик |
- |
1 шт. (исполнение в соответствии с заказом) |
|
Руководство по эксплуатации |
2.822.115 РЭ |
1 экз. |
|
Паспорт |
2.822.115 ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ТУ 4211-065-00226253-2010 Датчики температуры серий ТР, ТП. Технические условия
Другие Датчики температуры
