Весы автомобильные ВАП
| Номер в ГРСИ РФ: | 65812-16 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Бергхайм", г.С.-Петербург |
| 65812-16: Описание типа СИ | Скачать | 609.9 КБ |
Весы автомобильные ВАП (далее - весы) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65812-16 |
| Наименование | Весы автомобильные |
| Модель | ВАП |
| Срок свидетельства (Или заводской номер) | 05.12.2021 |
Производитель / Заявитель
ООО "Бергхайм", г.С.-Петербург
Поверка
| Зарегистрировано поверок | 193 |
| Найдено поверителей | 29 |
| Успешных поверок (СИ пригодно) | 187 (97%) |
| Неуспешных поверок (СИ непригодно) | 6 (3%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 65812-16: Описание типа СИ | Скачать | 609.9 КБ |
Описание типа
Назначение
Весы автомобильные ВАП (далее - весы) предназначены для измерений массы.
Описание
Весы состоят из грузоприемного устройства (далее - ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011) (далее -датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.3 ГОСТ OIML R 76-1-2011).
ГПУ (рисунок 1) включает в себя одну или несколько (до пяти) секций, представляющих собой железобетонную или металлическую конструкцию, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. В зависимости от вариантов установки, ГПУ устанавливается на закладные плиты, которые располагаются на бетонном фундаменте или в бетонном приямке. К одному весоизмерительному прибору могут быть подключены более одного ГПУ, если весоизмерительный прибор оснащен устройством переключения грузоприемных и весоизмерительных устройств (Т.2.7.8 ГОСТ OIML R 76-1-2011).

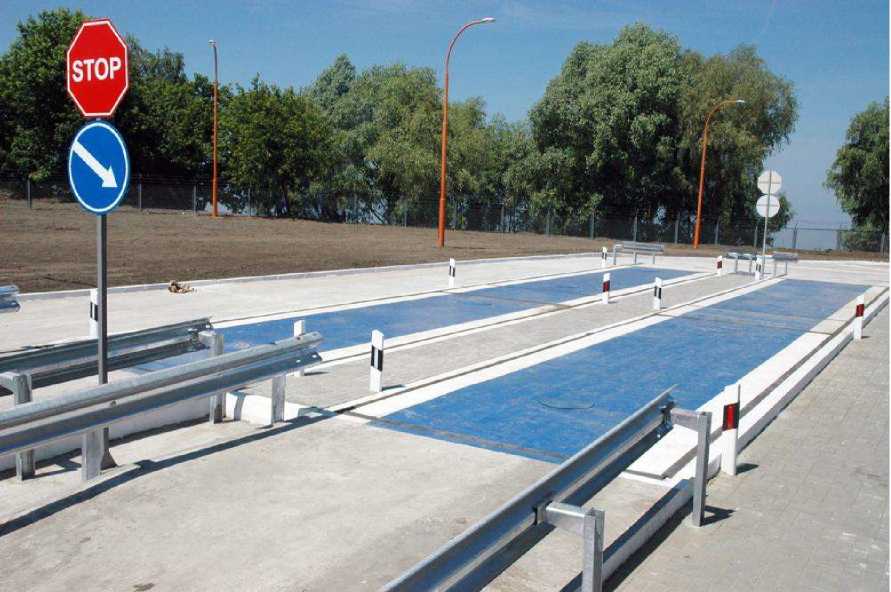

Рисунок 1 - Общий вид ГПУ весов
В весах используются датчики весоизмерительные тензорезисторные:
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификация QS, Госреестр № 57673-14;
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификация ZS, Госреестр № 57674-14;
- датчики весоизмерительные тензорезисторные C, модификации C16A и C16i, Госреестр № 60480-15;
- датчики весоизмерительные сжатия RC3, Госреестр № 50843-12;
- датчики весоизмерительные тензорезисторные WBK, Госреестр № 56685-14;
- датчики весоизмерительные тензорезисторные WBK-D, Госреестр № 54471-13;
- датчики весоизмерительные МВ 150, Госреестр № 44780-10;
- датчики весоизмерительные тензорезисторные М, модификации М70, М100 Госреестр № 53673-13;
- датчики весоизмерительные тензорезисторные D2, Госреестр № 51169-12;
- датчики весоизмерительные тензорезисторные C11, Госреестр № 51168-12.
Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору. При использовании в весах цифровых датчиков весоизмерительный прибор представляет собой терминал, при использовании аналоговых датчиков - индикатор.
В весах используются весоизмерительные приборы:
- терминалы весоизмерительные CI, NT, модификация CI-600D, Госреестр № 54472-13;
- приборы весоизмерительные DIS2116, DWS2103, модификация DIS2116, Госреестр № 61809-15;
- приборы весоизмерительные WE, модификации WE2107, WE2108, WE2111, Госреестр № 61808-15;
- приборы весоизмерительные МИ, модификации МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР, Госреестр № 61378-15;
- приборы весоизмерительные IT, Госреестр № 63833-16.
- приборы весоизмерительные Микросим, модификация М0601, Госреестр № 55918-13.
Общий вид весоизмерительных приборов представлен на рисунке 2.

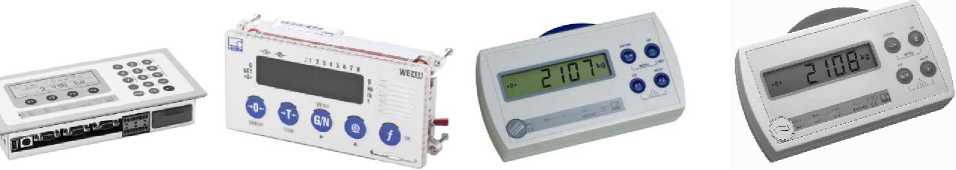

DIS2116 WE2111 WE2107 WE2108

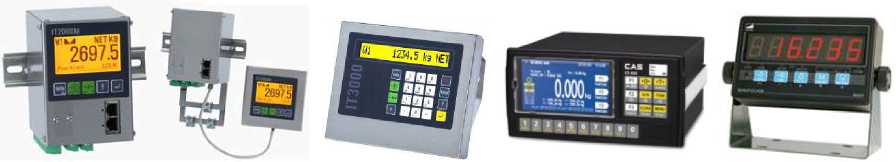

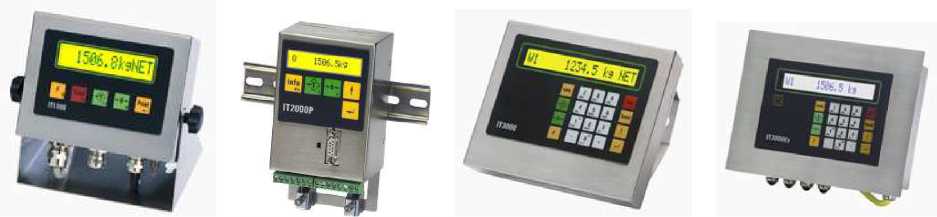

IT1000 IT2000P IT3000AP IT3000Ex

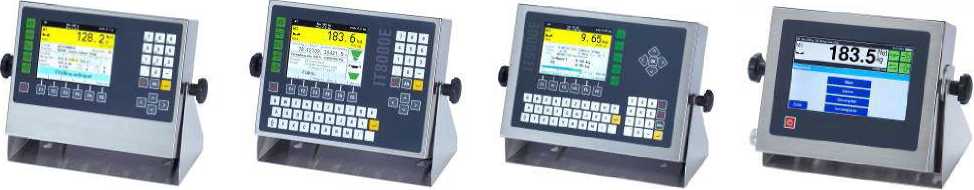

IT4000E, IT6000E IT8000E IT9000E IT6000ET, IT8000ET
IT2000M
IT3000M

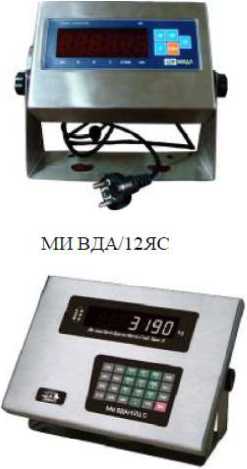

МИВДА/12ЦС

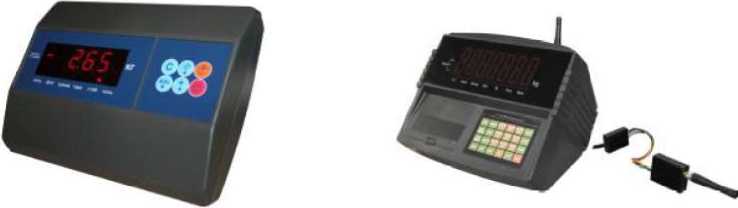

CI-600D Микросим M0601
МИВЖА/12ЯС

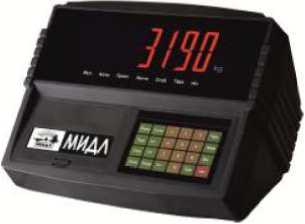

МИВДА/12Ц
Mil ВДА/6Я
МИВДА/12ЦР
Рисунок 2 - Общий вид весоизмерительных приборов
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весоизмерительного прибора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство слежения за нулем (T.2.7.3);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- устройством переключения грузоприемных и весоизмерительных устройств (Т.2.7.8);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- выбор различных единиц измерения массы (2.1);
- запоминающее устройство (4.4.6);
- показывающее устройство с расширением (Т.2.6).
Модификации весов имеют обозначения вида:
ВАП- [1][2][3][4], где
[1] - максимальная нагрузка Мах, т: 20; 30; 40; 60; 80; 100, 150;
[2] - конструкция платформы: Б- железобетонная; М - металлическая;
[3] - количество секций ГПУ;
[4] - D - условное обозначение для весов, c цифровыми датчиками (для весов с аналоговыми датчиками индекс отсутствует).
Схемы пломбировки для защиты от несанкционированного доступа представлены на рисунках 3 - 9.
Место пломбировки с помощью разрушаемой наклейки (переключатель режима настройки -слева; винт крепления кожуха - справа)
Место пломбировки
Рисунок 3 - Схема пломбировки прибора весоизмерительного DIS2116
Место нанесения разрушаемых наклеек
Пломбировка крепежного винта на задней панели корпуса приборов модификаций WE2107, WE2108
Рисунок 4 - Схема пломбировки приборов весоизмерительных CI-600D (свинцовой пломбой), WE2111 (с помощью разрушаемой наклейки)
Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108
Рисунок 5 - Схема пломбировки весоизмерительных приборов WE2107, WE2108 (с помощью разрушаемой наклейки)
йййййй 0ИЕВИЭЕЕ00
E03ШСёЖИЗИГЗ ИЗВЕ:
ШИЕ0И.|).ГЯЗГ\П ПЗПЗ
1
d.«||’J[Cr
□0UK
Рисунок 6 - Схема пломбировки весоизмерительных приборов IT. Переключатель W1 (1 - параметры калибровки защищены, 2 - параметры калибровки не защищены, 3 - свинцовая пломба)
Рисунок 7 - Схема пломбировки корпуса весоизмерительных приборов IT (1 - разрушаемая наклейка)
переключатель
Рисунок 8 - Схема пломбировки весоизмерительного прибора Микросим 0601 от несанкционированного доступа
Место установки пломбы
рдмидл
Рисунок 9 - Схема пломбировки весоизмерительных приборов МИ
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.
Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.
В приборах WE2111 при изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО отображаются при включении весов и приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение (для приборов) | ||||
|
WE2107 |
WE2108 |
CI-600D |
DIS2116 |
WE2111 | |
|
1 |
2 | ||||
|
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже Р7х* |
не ниже Р8х* |
1.00, 1.01, 1.02, 1.03, 1.04 |
не ниже P 104 |
не ниже V1.0X* |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
|
Другие идентификационные данные, если имеются |
- |
- |
- |
- |
- |
* Обозначения «х» или «хх» не относится к метрологически значимому ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение (для приборов) | ||||
|
Микросим М0601 |
IT1000, IT2000P |
1Т3000АР |
1Т9000Е |
IT2000M, 1Т3000М(Ех) IT4000E(T), IT6000e(t), IT8000E(T) | |
|
1 |
2 | ||||
|
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже Ed 5.xx* |
не ниже v.1.xy* |
не ниже ^2.ху* |
не ниже v.3.xy* |
не ниже v.4.xy* |
|
Цифровой идентификатор ПО |
0x3C40** |
- |
- |
- |
- |
|
Другие идентификационные данные, если имеются |
- |
- |
- |
- |
- |
* Обозначения «ху» и «хх» не относится к метрологически значимому ПО
** Контрольная сумма, вычисляется по алгоритму CRC-16 c полиномом 0хА001
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение (для приборов) |
|
МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР | |
|
1 |
2 |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже U2.01 или U3.01 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные, если имеются |
- |
Технические характеристики
Таблица 4
|
Характеристика |
Модификации | |||
|
ВАП-20[2][3][4] |
ВАП-30[2][3][4] |
ВАП-40[2][3][4] |
ВАП-60[2][3][4] | |
|
Максимальная нагрузка (Мах), т |
20 |
30 |
40 |
60 |
|
Поверочный интервал (е) и действительная цена деления шкалы (d) е=d, т |
0,01 |
0,01 |
0,02 |
0,02 |
|
Число поверочных интервалов (n) |
2000 |
3000 |
2000 |
3000 |
Таблица 5
|
Характеристика |
Модификации | ||
|
ВАП-80[2][3][4] |
ВАП-100[2][3][4] |
ВАП-150[2][3][4] | |
|
Максимальная нагрузка (Мах), т |
80 |
100 |
150 |
|
Поверочный интервал (е) и действительная цена деления шкалы (d) е=d, т |
0,05 |
0,05 |
0,05 |
|
Число поверочных интервалов (n) |
1600 |
2000 |
3000 |
Таблица 6
|
Характеристика |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
|
Диапазон уравновешивания тары |
100 % Мах |
|
Диапазон предварительного задания значения массы тары |
100 % Мах |
|
Диапазон температуры для весоизмерительных приборов (кроме приборов весоизмерительных Микросим), оС |
от минус 10 до плюс 40 |
|
Диапазон температуры для приборов весоизмерительных Микросим, оС |
от минус 35 до плюс 40 |
|
Диапазон температуры для ГПУ, оС, при использовании датчиков: - QS, ZS, RC3, М100; - WBK-D; - WBK; - D2, C11; - C16A, C16i; - М70, МВ 150 |
от минус 10 до плюс 40; от минус 40 до плюс 40; от минус 40 до плюс 50; от минус 40 до плюс 50; от минус 50 до плюс 50; от минус 30 до плюс 40 |
|
Характеристика |
Значение |
|
Параметры электропитания весов от сети переменного тока: напряжение, В; частота, Гц |
+'0% +10%. 220 -15% ; 50±1 |
|
Параметры электропитания от встроенной аккумуляторной батареи (напряжение), В, при использовании весоизмерительных приборов: - WE2111 - IT, WE2107 - WE2108 - Микросим - МИ |
от 12 до 24 от 12 до 30 от 10 до 30 от 10 до 30 от 4 до 12 |
Знак утверждения типа
наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Весы - 1 шт.
Руководство по эксплуатации на весы - 1 экз.
Руководство по эксплуатации на весоизмерительный прибор - 1 экз.
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке, или паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
3 ТУ 4274-001-09690207-2015 «Весы автомобильные ВАП. Технические условия».
