Резервуары стальные вертикальные цилиндрические РВС-1000
| Номер в ГРСИ РФ: | 65866-16 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Саханефтегазсбыт", г.Якутск |
|
65866-16: Описание типа
2016-65866-16.pdf
|
Скачать | 82.9 КБ |
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65866-16 | ||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | ||||||||||||
| Модель | РВС-1000 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | de515a46-0553-dc87-60dd-d53bb0a394c9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО "Саханефтегазсбыт", РОССИЯ, г.Якутск
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65866-16: Описание типа
2016-65866-16.pdf
|
Скачать | 82.9 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 1000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из конической кровли, цилиндрической стенки и днища.
Кровля - коническая цельносварная, состоящая из стальных сегментов конусообразной формы. Материал покрытия - сталь марки Ст3сп5св, толщиной 3 мм.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.
Окрайка днища выполнена из сваренных между собой стальных сегментов, изготовленных из стали марки 09Г2С-12, толщиной 12 мм.
Днище резервуара - цельносварное полистовой сборки из стали марки Ст3сп5св, толщиной 5 мм.
Основание резервуара - песчаная подушка без уклона, гидроизоляция.
Резервуар оснащен задвижками коренными: Ду 600х16; Ду 200х16, клапаном дыхательным КДСа 3000/350 (2 шт.), люк-лазом.
На кровле резервуара размещены: люк световой Ду 700, люк замерный Ду 150.
Резервуары РВС 1000, заводские номера 1.9, 1.10, 1.11 расположены: Россия, Республика САХА (Якутия), Момский район, с. Хонуу, район пристань.

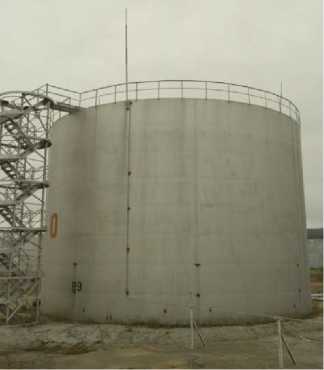

Рисунок 1 - Общий вид резервуара
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование параметра |
Номер резервуара РВС-1000 | ||
|
1.9 |
1.10 |
1.11 | |
|
Номинальная вместимость, м3 |
1000 | ||
|
Пределы допускаемой относительной погрешности вместимости, % |
±0,20 | ||
|
Вместимость мертвой полости, м3 |
18,957 |
18,810 |
19,000 |
|
Высота мертвой полости, мм |
215 |
222 |
223 |
|
Степень наклона резервуара |
0,0027 |
0,0018 |
0,0000 |
|
Вместимость, м3, на уровне: | |||
|
11860 мм |
1014,234 | ||
|
11880 мм |
1013,929 | ||
|
11890 мм |
1015,213 | ||
|
Габаритные размеры, мм: - диаметр резервуара - высота резервуара |
10430; 11890 | ||
|
Средний срок службы, лет, не менее |
40 | ||
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
-50 до +50; от 84,0 до 106,7 | ||
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 2
|
Наименование |
Количество, шт. |
Обозначение |
|
Резервуар стальной вертикальный цилиндрический |
3 |
РВС-1000 |
|
Резервуар стальной вертикальный цилиндрический. Паспорт. |
3 |
РВС-1000 |
|
Г радуировочная таблица |
3 |
Поверка
осуществляется по ГОСТ 8.570-2000 (с Изменением №1, 2) «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки и вспомогательное оборудование:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- нивелир AT-20D с диапазоном измерений: превышений от 0 до 2,7, погрешность ±1,0 мм на 1 км двойного хода, нивелирная рейка.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
З нак поверки наносится на свидетельство о поверке и на градуировочную таблицу резервуара.
Сведения о методах измерений
Рекомендация «ГСИ. Методика измерений массы нефтепродуктов косвенным методом статических измерений в вертикальных резервуарах вместимостью от 100 до 100000 м3 на ОАО «САХАНЕФТЕГАЗСБЫТ», ФР 1.29.2010.07355.
Нормативные документы
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
