Расходомеры электромагнитные РЕСТО-07
| Номер в ГРСИ РФ: | 65872-16 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Техносервис", г.Иваново |
Расходомеры электромагнитные РЕСТО-07 предназначены для измерений объемного расхода жидких электропроводящих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65872-16 |
| Действует | по 07.12.2026 |
| Наименование | Расходомеры электромагнитные |
| Модель | РЕСТО-07 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9a134bcf-5518-12d2-1794-8d05c0e595c3 |
Производитель / Заявитель
ООО "Техносервис", РОССИЯ, г.Иваново
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 489 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
65872-16: Описание типа
2020-65872-16.pdf
|
Скачать | 86.4 КБ | |
|
65872-16: Методика поверки
2020-mp65872-16.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Расходомеры электромагнитные РЕСТО-07 предназначены для измерений объемного расхода жидких электропроводящих сред.
Описание
Принцип действия расходомеров электромагнитных РЕСТО-07 основан на явлении электромагнитной индукции . При движении электропроводящей жидкости в переменном магнитное поле в ней наводится ЭДС. Переменное магнитное поле создается электромагнитами. ЭДС, которая находится в зависимости от скорости движения потока жидкости в трубе, снимается двумя электродами измерительной системы.
Расходомеры состоят из первичного преобразователя, установленного в трубопровод с жидкостью (ППР), и электронного блока (ЭБ), служащего для преобразования сигнала с первичного преобразователя.
Основные элементы ППР: труба из стали 12Х18Н10Т, футерованная фторопластом-4 и обмотки возбуждения (снаружи трубы), создающие магнитное поле.
ЭБ выполнен в герметичном корпусе. Внутри корпуса расположена печатная плата и элементы присоединения внешних цепей. Выходным сигналом расходомера электромагнитного является частотный сигнал.

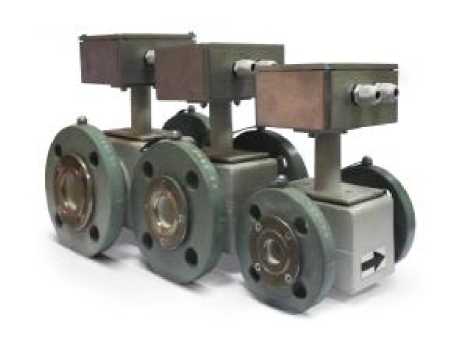

Внешний вид расходомеров представлен на рисунке 1.
Рисунок 1 - Внешний вид расходомеров
Место пломбирования и нанесения знака поверки представлено на рисунке 2.
место нанесения знака поверки
Рисунок 2 - Место пломбирования и нанесения знака поверки
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО), которое устанавливается в производственном цикле заводом изготовителем и в процессе эксплуатации изменению не подлежит.
ПО предназначено для математической обработки результатов измерений, передачи измерительной информации об объемном расходе жидкости во внешние измерительные системы.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iremd4.hex |
|
Номер версии (идентификационный номер) |
не ниже v 2.0 |
|
Цифровой идентификатор ПО |
- |
Конструкция расходомеров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - "высокий".
Технические характеристики
приведены в таблице 2 и таблице 3.
Таблица 2 - Метрологические характеристики_______________________________________
|
Расход, м3/ч |
Диаметры условного прохода (Ду), мм | |||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 | |
|
Qmin |
0,043 |
0,072 |
0,130 |
0,187 |
0,259 |
0,576 |
0,720 |
1,152 |
|
Qti |
0,072 |
0,120 |
0,216 |
0,312 |
0,432 |
0,960 |
1,200 |
1,920 |
|
Qt2 |
0,108 |
0,180 |
0,324 |
0,408 |
0,648 |
1,440 |
1,800 |
2,880 |
|
Qnom |
5,400 |
9,000 |
16,200 |
23,400 |
32,400 |
72,000 |
90,000 |
144,000 |
|
Qmax |
10,800 |
18,000 |
32,400 |
46,800 |
64,800 |
144,000 |
180,000 |
288,000 |
|
Примечания - Qmin - минимальное значение расхода, Qt1 - переходное значение расхода 1, Qt2 - переходное значение расхода 2, Qnom - номинальное значение расхода, Qmax - максимальное значение расхода. | ||||||||
|
Пределы допускаемой относительной погрешности измерений объемного расхода, %: - в диапазоне от Qt2 (включ.) до Qmax (включ.) - в диапазоне от Qt1 (включ.) до Qt2 - в диапазоне от Qmin (включ.) до Qt1 |
± 1 ± 2 ± 5 | |||||||
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Удельная электропроводность среды, См/м |
от Ь10-3до 10 |
|
Температура измеряемой среды, С |
от 0 до +150 |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Диапазон выходного частотного сигнала, Гц |
от 0 до 1000 |
|
Напряжение питания переменным током |
220 |
|
Потребляемая мощность, В •А, не более |
8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +5 до +50 от 30 до 80 |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет |
12 |
Продолжение таблицы 3
|
Диаметры условного прохода (Ду), мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
20 |
160x105x205 |
4,0 |
|
25 |
160x105x205 |
5,0 |
|
32 |
160x135x230 |
6,0 |
|
40 |
200x145x240 |
7,5 |
|
50 |
200x160x255 |
9,5 |
|
65 |
210x180x280 |
11,5 |
|
80 |
240x195x300 |
16,0 |
|
100 |
277x230x330 |
22,0 |
Знак утверждения типа
наносится на лицевую панель расходомеров в виде наклейки и на эксплуатационную документацию типографским способом.
Комплектность
Таблица 4 - Комплектность расходомеров
|
Наименование |
Количество |
|
Расходомер электромагнитый РЕСТО-07 |
1 шт. |
|
Адаптер питания |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Паспорт |
1 шт. |
|
Методика поверки 59300186 МП (с изменением №1) |
1 шт. |
|
Прокладка паронитовая |
2 шт. |
Поверка
осуществляется по документу 59300186 МП «ГСИ. Расходомеры электромагнитные РЕСТО-07. Методика поверки» (с изменение №1), утвержденному ФБУ «Нижегородский ЦСМ» 03.02.2020 г.
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с погрешностью не более 1/3 допускаемой относительной погрешности поверяемого расходомера).
- частотомер электронно-счетный вычислительный Ч3-64/1 (регистрационный
№ 9135-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров с требуемой точностью.
Знак поверки наносится на прибор под винт крепления защитной панели в электронном блоке методом давления на специальную мастику (термопластичную массу) и на паспорт в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4213-002-59300186-2015 Расходомеры электромагнитные РЕСТО-07. Технические условия
