Газоанализаторы стационарные оптические СГОЭС мод. СГОЭС, СГОЭС-М, СГОЭС-М11
| Номер в ГРСИ РФ: | 65884-16 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "Электронстандарт-Прибор", г.С.-Петербург |
Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11 предназначены для непрерывного автоматического измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в смеси с воздухом или азотом, а также передачи измерительной информации внешним устройствам в аналоговой и цифровой форме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65884-16 |
| Действует | по 07.12.2026 |
| Наименование | Газоанализаторы стационарные оптические |
| Модель | СГОЭС мод. СГОЭС, СГОЭС-М, СГОЭС-М11 |
| Приказы |
№1219 от
22.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | be5616a7-dfb9-9a23-a3ea-a2fddb6d1e58 |
Производитель / Заявитель
АО «Электронстандарт-прибор», РОССИЯ, 192238, г. Санкт-Петербург, пр-кт Славы, д. 40, к. 2, литера А, помещ. 1-Н, оф. 22
Поверка
| Методика поверки / информация о поверке |
МП-242-2043-2016 ГСИ. Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
88439
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 87424 (99%) |
| Неуспешных поверок (СИ непригодно) | 1015 (1 %) |
| Актуальность информации | 24.06.2026 |
Поверители
Скачать
|
65884-16: Описание типа
2016-65884-16.pdf
|
Скачать | 386 КБ | |
|
65884-16: Методика поверки
2016-mp65884-16.pdf
Файл устарел
|
Скачать | 476.6 КБ | |
|
65884-16: Описание типа
2026-65884-16.pdf
|
Скачать | 2.1 MБ | |
|
65884-16: Методика поверки
МП-242-2043-2016
2016-mp65884-16-1.pdf
|
Скачать | 476.6 КБ |
Описание типа
Назначение
Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-МП предназначены для непрерывного автоматического измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в смеси с воздухом или азотом, а также передачи измерительной информации внешним устройствам в аналоговой и цифровой форме.
Описание
Газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-Ml 1 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип действия - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы могут входить в комплект газоаналитический с устройством отбора газовой пробы «КГЭСП-УОГПЭС». Также по заявке потребителя газоанализатор дополнительно может оснащаться модулем видеонаблюдения МВЭС, позволяющий фиксировать изображение поля обзора газоанализатора.
Конструктивно газоанализаторы модификаций СГОЭС, состоят из цилиндрического корпуса, двух крышек и двух кабельных вводов, и представляют собой взрывонепроницаемую оболочку. Опционально в состав изделия может входить дополнительный клеммный блок, и модуль отображения информации - присоединяемый цилиндрический модуль, образующий единую взрывонепроницаемую оболочку с корпусом СГОЭС.
Газоанализаторы исполнения СГОЭС-М состоят из цилиндрического корпуса, двух крышек и двух кабельных вводов и дополнительного клеммного блока и модуля отображения информации со встроенным HART - разъемом, образующий единую взрывонепроницаемую оболочку с корпусом СГОЭС.
Газоанализаторы исполнения СГОЭС-М11 состоят из цилиндрического корпуса со встроенным HART-разъемом, двух крышек и кабельного ввода, и также представляют собой взрывонепроницаемую оболочку.
Корпуса газоанализаторов могут быть изготовлены как из окрашенного алюминия, так и из нержавеющей стали. Корпус состоит из клемного и оптикоэлектронного отсеков.
В клеммном отсеке расположены отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов подачи электропитания и снятия выходных сигналов.
В оптикоэлектронном отсеке находятся источники, приемники излучения и электронная схема. ИК - излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая газовая смесь, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему.
Оптические элементы оптикоэлектронного блока закрываются от неблагоприятного воздействия окружающей среды металлическим (СГОЭС, СГОЭС-М) или пластиковым (СГОЭС-М11) защитным кожухом; кроме этого защитный кожух используется для подачи газовой смеси при проверке функционирования газоанализаторов.
С целью защиты оптических элементов газоанализатора от образования конденсата и наледи в случае эксплуатации при низких температурах, предусмотрен автоматический обогрев оптикоэлектронного отсека. Встроенный режим обогрева оптических элементов не требует дополнительной активации и осуществляется автоматически в случае понижения температуры ниже установленного минимального порога (+20°С).
Для управления режимами работы газоанализатора используется персональный компьютер под управлением ОС семейства Windows® со специализированным программным обеспечением или HART-коммуникатор.
Каждая модификация выпускается в 39 исполнениях, отличающихся градуировкой на различные горючие компоненты. Обозначение исполнения состоит из обозначения модификации (СГОЭС, СГОЭС-М, СГОЭС-М11) и наименования определяемого компонента (метан, пропан и т.д.)
Выходными сигналами газоанализаторов являются:
- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;
- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;
- цифровой сигнал, интерфейс HART;
- показания цифрового дисплея (при наличии модуля отображения информации);
- замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 2-х программно конфигурируемых уровней («Тревога» порог 1, «Тревога» порог 2);
- размыкание и замыкание контактов реле ("сухой контакт"), срабатывающие при неисправности газоанализаторов («Неисправность»),
Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011).
Взрывозащищенность газоанализаторов обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ ШС 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d"», «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть И. Искробезопасная электрическая цепь "i" и выполнением их конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».
Маркировка взрывозащиты газоанализаторов:
- СГОЭС
1Ех d ПС Т4 Gb, РВ Exdl Mb
1Ех d [ib] ПС T4 Gb, PB Exd[ib]I Mb
-СГОЭС-М, СГОЭС-ми
По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66 по ГОСТ 14254-96.
Внешний вид газоанализаторов представлен на рисунках 1-4, схема пломбировки газоанализаторов от несанкционированного доступа приведена на рисунке 5.

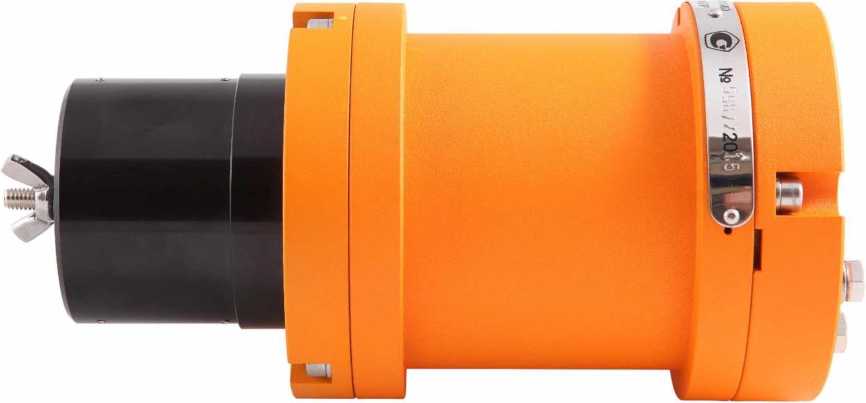

Рисунок 1 - Газоанализатор СГОЭС, внешний вид (без модуля отображения информации и кронштейна)
Рисунок 2 - Газоанализатор СГОЭС-внешний с модулем отображения информации

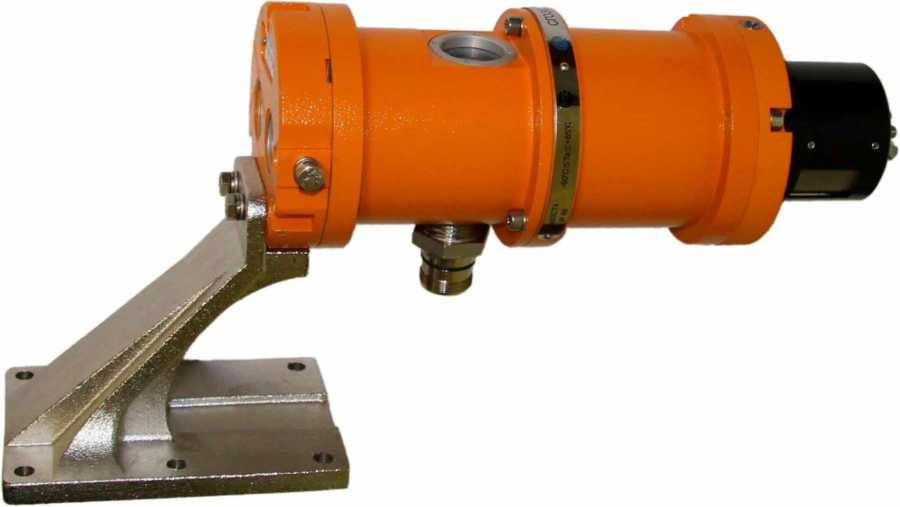

Рисунок 3 - Газоанализатор СГОЭС-М - внешний вид с кронштейном и модулем отображения информации и встроенным HART - разъемом

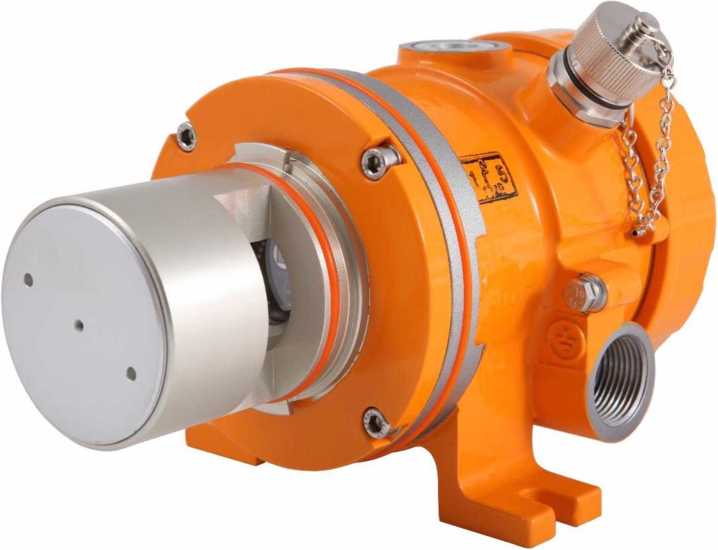

Рисунок 4 - Газоанализатор СГОЭС-М11 (исполнение в корпусе из алюминия), внешний вид

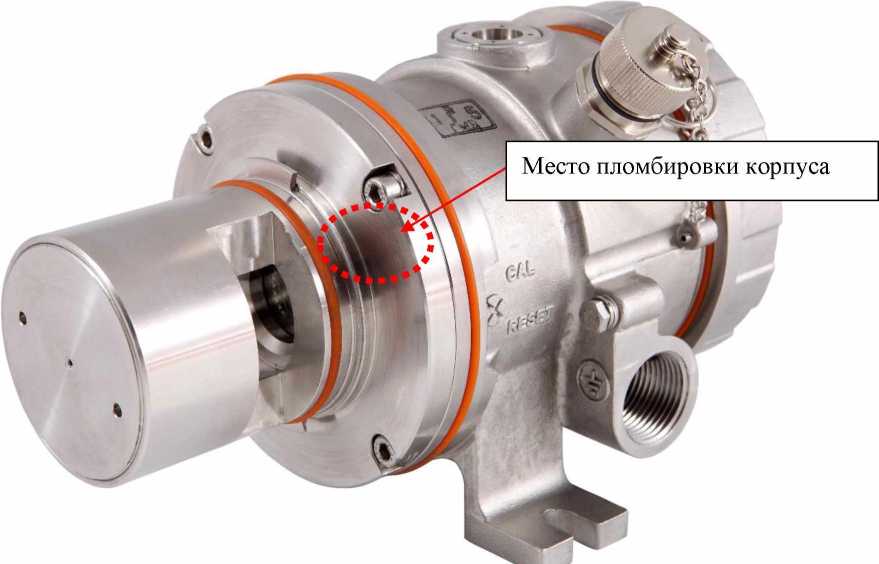

Рисунок 5 - Место пломбировки корпуса газоанализатора для ограничения доступа (на примере СГОЭС-МИ нержавеющая сталь)
Программное обеспечение
Газоанализаторы имеют встроенное ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на цифровом дисплее (при наличии модуля отображения информации)
- диагностику аппаратной части газоанализатора;
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- проведение градуировки газоанализатора;
- формирование цифрового выходного сигнала;
- формирование аналогового выходного сигнала.
Газоанализаторы могут работать с автономным ПО "SgoGrad" для персонального компьютера под управлением ОС семейства Windows®, предназначенным для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SGO (для СГОЭС, СГОЭС-М) |
MSC SGOES-M11 (для СГОЭС-МП) |
|
Номер версии (идентификационный номер) ПО |
V7.47 |
V7.43 |
|
Цифровой идентификатор ПО |
387535е5 |
778е97с1 |
|
Алгоритм получения цифрового идентификатора |
CRC32 |
CRC32 |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний поР 50.2.077-2014.
Технические характеристики
1) Диапазоны измерений довзрывоопасных концентраций определяемых компонентов для газоанализаторов приведены в таблице 2.
Таблица 2
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР |
объемной доли, % |
абсолютной |
относительной | |
|
метан (CTU) |
От 0 до 100 |
От 0 до 4,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
пропан (СзНз) |
От 0 до 100 |
От 0 до 1,7 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
бутан (С4Н10) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
изобутан (И-С4Н10) |
От 0 до 50 |
От 0 до 0,65 |
±5 % НКПР |
- |
|
пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
циклопентан (С5Н10) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
гексан (СвНм) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР |
- |
|
циклогексан (СбНп) |
От 0 до 50 |
От 0 до 0,6 |
± 5 % НКПР |
- |
|
гептан (С7Н16) |
От 0 до 50 |
От 0 до 0,55 |
± 5 % НКПР |
- |
|
пропилен (СзНб) |
От 0 до 50 |
От 0 до 1,0 |
±5 % НКПР |
- |
|
метиловый спирт (СНзОН) |
От 0 до 50 |
От 0 до 2,75 |
±5 % НКПР | |
|
этиловый спирт (С2Н5ОН) |
От 0 до 25 |
От 0 до 0,78 |
±5 % НКПР |
- |
|
От 0 до 50 |
От 0 до 1,55 |
±5 % НКПР |
- | |
|
этан (С2Нб) |
От 0 до 50 |
От Одо 1,25 |
±5 % НКПР |
- |
|
этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
±5 % НКПР |
- |
|
толуол (СбНзСНз) |
От 0 до 50 |
От 0 до 0,55 |
±5 % НКПР |
- |
|
бензол (СбНб) |
От 0 до 50 |
От 0 до 0,60 |
±5 % НКПР |
- |
|
ацетон (СН3СОСН3) |
От 0 до 50 |
От Одо 1,25 |
±5 % НКПР |
- |
|
этилбензол (CsHio) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР |
- |
|
метил-третбутило-вый эфир (СНзСО(СНз)з) |
От 0 до 50 |
От 0 до 0,75 |
±5 % НКПР |
- |
|
пара-ксилол (п- CsHio) |
От 0 до 50 |
От 0 до 0,55 |
±5 % НКПР | |
|
орто-ксилол (о- CsHio) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР | |
|
изопропиловый спирт ((СНз)гСНОН) |
От 0 до 50 |
От 0 до 1,0 |
±5 % НКПР | |
|
1,3-бутадиен (ТДНв) |
От 0 до 100 |
От 0 до 1,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопас-ных концентраций, % НКПР |
объемной доли, % |
абсолютной |
относительной | |
|
оксид этилена (С2Н4О) |
От 0 до 100 |
От 0 до 2,6 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
хлорметан (СНзС1) |
От 0 до 100 |
От 0 до 7,6 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10 % (в диапазоне св. 50 до 100 % НКПР) |
|
бутилацетат (С6Н12О2) |
От 0 до 50 |
От 0 до 0,65 |
±5 % НКПР | |
|
этилацетат (С4Н8О2) |
От 0 до 50 |
От 0 до 1,1 |
±5 % НКПР |
- |
|
бутанон (С4Н8О) |
От 0 до 50 |
От 0 до 0,9 |
±5 % НКПР |
- |
|
пропанол-1 (С3Н7ОН) |
От 0 до 50 |
От 0 до 1,1 |
±5 % НКПР | |
|
бутанол (С4Н9ОН) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
октан (CsHis) |
От 0 до 50 |
От 0 до 0,4 |
±5 % НКПР |
- |
|
диэтиламин (C4H11N) |
От 0 до 50 |
От 0 до 0,85 |
±5 % НКПР | |
|
пары бензина автомобильного |
От 0 до 50 |
±5 % НКПР | ||
|
пары дизельного топлива |
От 0 до 50 |
±5 % НКПР | ||
|
пары керосина |
От 0 до 50 |
- |
±5 % НКПР |
- |
|
пары уайт-спирита |
От 0 до 50 |
- |
±5 % НКПР |
- |
|
пары топлива для реактивных двигателей |
От 0 до 50 |
±5 % НКПР | ||
|
пары бензина авиационного |
От 0 до 50 |
±5 % НКПР | ||
|
пары бензина неэтилированного |
От 0 до 50 |
±5 % НКПР | ||
|
Примечания: - значения НКПР в соответствии с ГОСТ 30852.19-2002, - диапазон показаний для всех исполнений газоанализатора, от 0 до 100 % НКПР. - градуировка газоанализаторов исполнений СГОЭС-нефтепродукты осуществляется изготовителем на один из определяемых компонентов: - бензин неэтилированный по ГОСТ Р 51866-2002, - топливо дизельное по ГОСТ 305-2013, - керосин по ГОСТ Р 52050-2006, - уайт-спирит по ГОСТ 3134-78, - топливо для реактивных двигателей по ГОСТ 10227-86, - бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», - бензин авиационный по ГОСТ 1012-2013. | ||||
2) Метрологические и технические характеристики газоанализаторов приведены в таблице 3.
Таблица 3
|
Параметр |
Значение |
|
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С равны, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в пределах от 0 до 100 % (без конденсации), в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой погрешности срабатывания порогового устройства, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала газоанализаторов, с, не более: - по уровню 0,5 (Го,5) - по уровню 0,9 (Год) |
10 20 |
|
Время прогрева газоанализаторов, мин, не более |
10 |
|
Изменение выходных аналогового и цифрового сигналов за регламентированный интервал времени (24 ч), в долях от пределов допускаемой основной погрешности, не более |
0,5 |
|
Электрическое питание газоанализатора осуществляется постоянным током в диапазоне напряжений, В |
от 18 до 32 |
|
Максимальная электрическая мощность, потребляемая газоанализатором, ВА, не более |
5,5 |
|
Габаритные размеры газоанализатора, мм, не более: для модификаций СГОЭС (без блока индикации с кронштейном) - высота - ширина - длина для модификации СГОЭС-М (с блоком индикации и кронштейном) - высота - ширина - длина для модификации СГОЭС-М11 - высота - ширина - длина |
191 107 303 191 107 383 135 135 245 |
|
Масса газоанализатора, кг, не более - СГОЭС, алюминиевый корпус - СГОЭС, нержавеющая сталь - СГОЭС-М, алюминиевый корпус |
4,2 6,3 4,8 |
|
Параметр |
Значение |
|
- СГОЭС-М, корпус нержавеющая сталь |
7,5 |
|
- СГОЭС-МИ, корпус нержавеющая сталь |
5,0 |
|
- СГОЭС-МИ, алюминиевый корпус |
2,5 |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации | |
|
- диапазон температуры окружающей и анализируемой сред, °C |
от -60 до |
|
+85 | |
|
- относительная влажность при температуре +35 °C (без конденсации), % |
до 100 |
|
- диапазон атмосферного давления, кПа |
от 80 до |
|
120 |
Знак утверждения типа
наносится
1) на титульный лист руководства по эксплуатации типографским способом;
2) на табличку, расположенную на корпусе газоанализатора.
Комплектность
Комплект поставки газоанализатора СГОЭС - Ml 1 приведен в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Примечание |
|
Газоанализатор СГОЭС-МИ (в комплекте с защитным кожухом) |
ЖСКФ.413311.002-11 ЖСКФ.301261.061-04 | |
|
Заглушка (7/ ‘ NPT) |
ЖСКФ.714751.027 |
количество и типоразмер кабельной арматуры - согласно заявки потребителя |
|
Кабельный ввод CG 201 (%“ NPT) |
ЖСКФ.305311.201 | |
|
Крепеж и прочие принадлежности: - болт М8*30 - шайба-гровер М8 - шайба М8 - гайка М8 |
2 шт. на изделие 2 шт. на изделие 4 шт. на изделие 2 шт. на изделие | |
|
Камера калибровочная |
ЖСКФ.301261.064-01 |
1 шт. на поставку (не более 10 изделий) |
|
Паспорт |
ЖСКФ.413311.002 ПС |
1 шт. на изделие |
|
Методика поверки |
- |
1 шт. |
|
Руководство по эксплуатации |
ЖСКФ.413311.002 МИ РЭ |
1 комплект на изделие (CD-диск 1 шт.) |
|
Программное обеспечение SgoGrad | ||
|
Копии сертификатов и т.п. |
Комплект поставки газоанализатора СГОЭС, СГОЭС-М приведен в таблице 5.
Таблица 5
|
Наименование |
Обозначение |
Примечание |
|
Газоанализатор СГОЭС, СГОЭС-М (в комплекте с защитным кожухом) |
ЖСКФ.413311.002 |
исполнение определяется при заказе |
|
Кабельный ввод (резьба Ml6 по умолчанию) |
ЖСКФ.305311.101 |
количество и типоразмер кабельной арматуры - согласно заявки потребителя |
|
Модуль отображения информации |
по заказу | |
|
Крепеж и прочие принадлежности: - болт М6*25 - шайба Мб - гайка Мб |
4 шт. на изделие 8 шт. на изделие 4 шт. на изделие | |
|
Камера калибровочная |
ЖСКФ.301261.064 |
1 шт. на поставку (не более 10 изделий) |
|
Паспорт |
ЖСКФ.413311.002 ПС или ЖСКФ.413311.002-М ПС |
1 шт. на изделие |
|
Руководство по эксплуатации |
ЖСКФ.413311.002 РЭ или ЖСКФ.413311.002-М РЭ |
1 комплект на изделие (CD-диск 1 шт.) |
|
Программное обеспечение SgoGrad | ||
|
Копии сертификатов и т.п. | ||
|
Методика поверки |
- |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
«Газоанализаторы СГОЭС. Технические условия» ЖСКФ.413311.002 ТУ
