Измерители коэффициента гармоник СК6-220
| Номер в ГРСИ РФ: | 65885-16 |
|---|---|
| Производитель / заявитель: | ООО "Завод электронной техники" (ЗЭТ), г.Москва |
Измерители коэффициента гармоник СК6-220 (далее - измерители СК6-220) предназначены для измерений коэффициента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники, а также для определения уровней и частот интергармоник и субгармоник сигнала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65885-16 |
| Действует | по 07.12.2031 |
| Наименование | Измерители коэффициента гармоник |
| Модель | СК6-220 |
| Приказы |
№1600 от
11.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
№2110 от
16.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7b9f8017-b2a9-798f-fdad-8a105dd7a094 |
Производитель / Заявитель
ООО «ЗЭТ», РОССИЯ, 124460, г. Москва, г. Зеленоград, пр-кт Панфиловский, д. 10, стр. 1, этаж 1, пом. I, ком. 50
Поверка
| Методика поверки / информация о поверке |
ТПКЛ.411167.011РЭ Измерители коэффициента гармоник СК6-220. Методика поверки п.4
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 320 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 20.10.2026 |
Поверители
Скачать
|
65885-16: Описание типа
2021-65885-16.pdf
Файл устарел
|
Скачать | 274.5 КБ | |
|
65885-16: Методика поверки
2021-mp65885-16.pdf
Файл устарел
|
Скачать | 427.5 КБ | |
|
65885-16: Описание типа
2021-65885-16-1.pdf
Файл устарел
|
Скачать | 274.5 КБ | |
|
65885-16: Описание типа
2026-65885-16.pdf
Файл устарел
|
Скачать | 256 КБ | |
|
65885-16: Методика поверки
2021-mp65885-16-1.pdf
Файл устарел
|
Скачать | 427.5 КБ | |
|
65885-16: Описание типа
2026-65885-16-1.pdf
Файл устарел
|
Скачать | 256 КБ | |
|
65885-16: Методика поверки
ТПКЛ.411167.011РЭ
2021-mp65885-16-2.pdf
Файл устарел
|
Скачать | 427.5 КБ | |
|
65885-16: Описание типа
2026-65885-16-2.pdf
|
Скачать | 256 КБ | |
|
65885-16: Описание типа
2021-65885-16-2.pdf
|
Скачать | 274.5 КБ | |
|
65885-16: Описание типа
2026-65885-16-3.pdf
|
Скачать | 187.8 КБ | |
|
65885-16: Методика поверки
ТПКЛ.411167.011РЭ
2021-mp65885-16-3.pdf
|
Скачать | 427.5 КБ |
Описание типа
Назначение
Измерители коэффициента гармоник СК6-220 (далее - измерители СК6-220) предназначены для измерений коэффициента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники, а также для определения уровней и частот интергармоник и субгармоник сигнала.
Описание
Измеритель СК6-220 выполнен в моноблочном исполнении, в его конструкции отсутствуют наружные элементы подстройки и регулировки. Программа управления измерителем СК6-220, цифровой обработки информации и представления результатов измерений хранится в встроенном процессоре и недоступна пользователю.
Принцип действия измерителя СК6-220 состоит в накоплении большого массива цифровой информации, полученной в результате оцифровки выборок входного сигнала прецизионным АЦП, и его обработке, в результате которой определяются значения амплитуд гармонических составляющих входного сигнала с их начальными фазами и вычисляется коэффициент гармоник (Кг). Высокая линейность входного тракта и параметры АЦП обеспечивают необходимую точность измерений параметров входного сигнала.
Отображение реализуемых функций, параметров измерений и измеряемых величин, других переменных, а также результатов измерений производится на дисплее прибора. Управление осуществляется с помощью клавиатуры.
Для повышения функциональных возможностей измерителя СК6-220 предусмотрено дистанционное управление его работой от внешнего компьютера через USB интерфейс с помощью специального программного обеспечения (ПО) «Клиринг-КИ», работающего в операционной системе семейства Windows.
По техническим требованиям измерители СК6-220 соответствуют ГОСТ 22261-94, по устойчивости и прочности к климатическим и механическим воздействиям они относятся к группе 2 ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 35 °С.

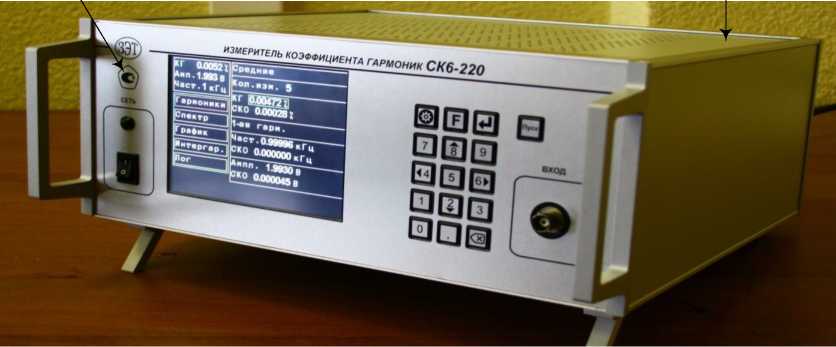

Внешний вид измерителя СК6-220 с указанием места пломбирования для защиты от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера приведены на рисунке 1. Пломба в виде номерной наклейки наносится на головку одного из винтов крепления верхней панели к корпусу прибора.
Место размещения знака утверждения типа
Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Внешний вид измерителя СК6-220 с указанием мест пломбирования, размещения знака утверждения типа и заводского номера
Каждый экземпляр измерителя СК6-220 имеет заводской номер, расположенный на задней панели корпуса. Заводской номер имеет цифровой формат и наносится с помощью цифровых штампов, травлением, гравированием, типографским или иным пригодным способом.
Нанесение знака поверки на измерители СК6-220 не предусмотрено.
Программное обеспечение
Конструкция измерителей СК6-220 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Идентификационные данные встроенного ПО измерителей СК6-220 представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО измерителей СК6-220.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СК6-220 |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Индивидуален для каждого экземпляра и указывается в формуляре |
Защита ПО и измерительной информации измерителей от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений коэффициента гармоник Кг при частоте первой гармоники от 10 Гц до 200 кГц, %: -при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5 В -при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,5 до 50 В |
от 0,01 до 100 от 0,001 до 100 |
|
Диапазон измерений частоты |
от 10 Гц до 1200 кГц |
|
Диапазон измерений амплитуды первой гармоники, В |
от 0,05 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Дкг, %: - при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) Аи от 0,05 до 0,5 В - при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) Аи свыше 0,5 до 2 В - при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) свыше 2 до 50 В |
f Г Q5_а "I 1 ± ^ 0,02 ■ Кг + 1 + ----И ■ 0,01% L Г л 1 L Аи J J 1 Г 2.0- Л.Л 1 ±<{0,01 ■ Кг + 1 + ------И ■ 0,0015% 1 Г л 1 L аи J J ±(0,03-Кг* + 0,005 %) |
|
Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники Др, Гц |
Др = ±(2%0-4 • F** + 0,01) |
|
Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники За, %: - в диапазоне частот от 10 Гц до 20 кГц - в диапазоне частот свыше 20 до 200 кГц - в диапазоне частот свыше 200 до 1000 кГц |
±1 ±3 погрешность не нормируется |
|
Характеристики измерителя СК6-220 при определении уровней амплитуды и начальных фаз высших гармоник относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В: -диапазон измеряемых уровней, дБ -диапазон измеряемых начальных фаз |
от -100 до 0 от 0 до 360° |
|
Диапазон измеряемых уровней интер- и субгармоник сигнала относительно амплитуды первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В, соответственно, дБ |
от -90 до 0 |
|
Количество независимых наблюдений при измерениях |
от 1 до 10 |
|
где * Кг - измеренное значение коэффициента гармоник; * * F - измеренная частота, Гц. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, ВА, не более |
40 |
|
Габаритные размеры, мм, не более длина высота ширина |
345 150 340 |
|
Масса, кг, не более |
7,5 |
|
Рабочие условия применения: -температура окружающего воздуха, °C -относительная влажность окружающего воздуха при температуре 25 °C, %, не более -атмосферное давление, кПа |
от +10 до +35 80 от 70 до 106,7 |
|
Условия хранения и транспортирования (в футляре и упаковке для транспортирования): -температура окружающего воздуха, °C -относительная влажность окружающего воздуха при температуре 35 °C, %, не более -атмосферное давление кПа |
от -50 до +50 98 от 70 до 106,7 |
Знак утверждения типа
наносят на переднюю панель измерителя СК6-220 методом металлографии и на титульные листы формуляра ТПКЛ.411167.011ФО и руководства по эксплуатации ТПКЛ.411167.011РЭ типографским способом.
Комплектность
Таблица 4 - Комплект поставки
|
Обозначение |
Наименование |
Количество |
Примечание |
|
ТПКЛ.411167.011 |
Измеритель коэффициента гармоник СК6-220 |
1 шт. | |
|
Футляр. Водонепроницаемый ударопрочный кейс |
По отд. заказу | ||
|
Сетевой кабель электропитания |
1 шт. |
1,8 м | |
|
ЦЕКВ.685661.010 |
Кабель измерительный |
1 шт. | |
|
Кабель связи с ПЭВМ, интерфейс USB |
1 шт. |
По отд. заказу | |
|
Компакт-диск с ПО «Клиринг-КИ» и руководством оператора |
1 шт. | ||
|
ОЮО.480.003ТУ |
Вставка плавкая ВП1-1А-250 В |
3 шт. | |
|
ТПКЛ.411167.011РЭ |
Измеритель коэффициента гармоник СК6-220. Руководство по эксплуатации (с методикой поверки) |
1 экз. | |
|
ТПКЛ.411167.011ФО |
Измеритель коэффициента гармоник СК6-220. Формуляр |
1 экз. | |
|
Свидетельство о первичной поверке |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ТПКЛ.411167.011РЭ
«Измеритель коэффициента гармоник СК6-220. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник
