Комплексы телевизионного измерительного контроля КоТИК-АК
| Номер в ГРСИ РФ: | 65909-16 |
|---|---|
| Производитель / заявитель: | ООО "Технический центр контроля и диагностики-Атомкомплект", г.Москва |
Комплексы телевизионного измерительного контроля КоТИК-АК (далее по тексту - комплексы) предназначены для измерений линейных размеров несплошностей, выходящих на поверхность объекта контроля, и расстояния энкодером.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65909-16 |
| Действует | по 09.12.2026 |
| Наименование | Комплексы телевизионного измерительного контроля |
| Модель | КоТИК-АК |
| Приказы |
№2070 от
12.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 37da43d0-dd4c-e8f7-c926-25638aae9936 |
Производитель / Заявитель
ООО «ТЦКД-Атомкомплект», РОССИЯ, 115088, г. Москва, вн.тер.г. Муниципальный округ Южнопортовый, ул. Шарикоподшипниковская, д. 4, к. 4
Поверка
| Методика поверки / информация о поверке |
МП 651-22-089 ГСИ. Комплексы телевизионного измерительного контроля КоТИК-АК. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 56 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
65909-16: Описание типа
2023-65909-16.pdf
|
Скачать | 342.8 КБ | |
|
65909-16: Методика поверки
2023-mp65909-16.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
65909-16: Описание типа
2026-65909-16.pdf
|
Скачать | 212.1 КБ | |
|
65909-16: Методика поверки
МП 651-22-089
2023-mp65909-16-1.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Комплексы телевизионного измерительного контроля КоТИК-АК
(далее по тексту - комплексы) предназначены для измерений линейных размеров несплошностей, выходящих на поверхность объекта контроля, и расстояния энкодером.
Описание
Принцип действия комплексов основан на компьютерной обработке цифрового изображения и сравнения его с масштабным коэффициентом, полученным при настройке.
Комплексы состоят из телевизионной камеры, управляемой дистанционно, персонального компьютера и манипулятора с аппаратурой управления манипулятором, в зависимости от объекта контроля, имеющих различное исполнение в соответствии с таблицей 1.
Таблица 1 - Перечень манипуляторов
|
Индекс |
Наименование исполнения |
Назначение |
Вариант установки комплекса на изделие (метод измерения) |
|
КоТИК-АК-ГЦНА |
Комплекс телевизионного измерительного контроля главного циркуляционного насосного агрегата и корпусов оборудования реакторной установки |
Для измерения линейных размеров несплошностей главного циркуляционного насоса агрегата и корпусов оборудования реакторной установки |
Поддержание постоянного расстояния |
|
КоТИК-АК-СУЗ |
Комплекс телевизионного измерительного контроля стержней управления и защиты |
Для измерения линейных размеров несплошностей чехлов стержней управления и защиты |
Поддержание постоянного расстояния и использование лазерной подсветки |
Продолжение таблицы 1
|
Индекс |
Наименование исполнения |
Назначение |
Вариант установки комплекса на изделие (метод измерения) |
|
КоТИК-АК-ВКУ ПГ |
Комплекс телевизионного измерительного контроля внутрикорпусных устройств парогенератора |
Для измерения линейных размеров несплошностей внутрикорпусных устройств парогенератора |
Использование лазерной подсветки |
|
КоТИК-АК-КР-ВКУ |
Комплекс телевизионного измерительного контроля корпуса, внутрикорпусных устройств и крышки верхнего блока реактора |
Для измерения линейных размеров несплошностей корпуса, внутрикорпусных устройств и крышки верхнего блока реактора |
Поддержание постоянного расстояния и использование лазерной подсветки |
|
КоТИК-АК-ФКР |
Комплекс телевизионного измерительного контроля фланца корпуса реактора |
Для измерения линейных размеров несплошностей фланца корпуса реактора |
Поддержание постоянного расстояния и использование лазерной подсветки |
|
КоТИК-К-ШВК-БЗТ |
Комплекс телевизионного измерительного контроля шахты внутрикорпусной и блока защитных труб |
Для измерения линейных размеров несплошностей шахты внутрикорпусной и блока защитных труб |
Поддержание постоянного расстояния |
|
КоТИК-АК-КОЛ-ПГ |
Комплекс телевизионного измерительного контроля коллекторов парогенератора |
Для измерения линейных размеров несплошностей коллекторов парогенератора |
Поддержание постоянного расстояния |
Комплексы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой).

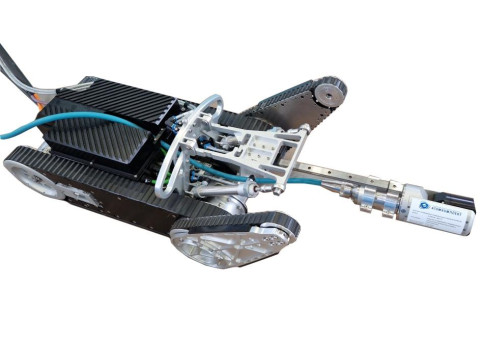

Общий вид и место нанесения заводского номера комплексов приведены на рисунке 1.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.

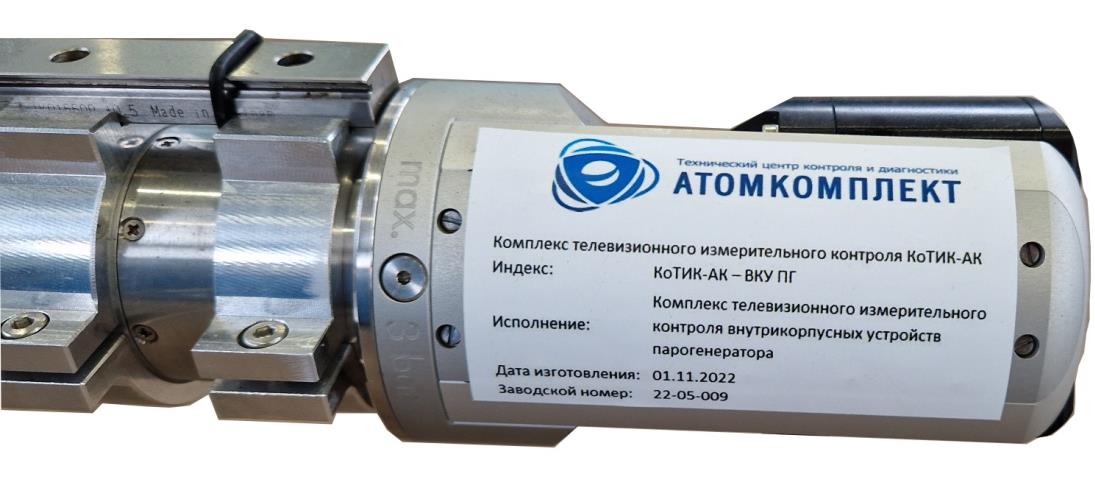

Рисунок 1 - Общий вид и место нанесения заводского номера комплексов
Программное обеспечение
Для осуществления управления, сбора и анализа данных комплексов на компьютер установлено метрологически значимое программное обеспечение (далее - ПО) HRID HDView.
Программное обеспечение выполняет следующие основные функции:
- проведение настройки с целью получения калибровочного соотношения линейных размеров пространства объектов и размеров на получаемом изображении;
- измерение параметров выявленных несплошностей;
- запись данных контроля в файл для создания базы данных и дальнейшего анализа;
- измерения с помощью энкодера расстояния, пройденного манипулятором;
- привязка расстояния, измеренного энкодером, к координате контролируемого объекта;
- привязка текущей координаты телекамеры к изображению контролируемого объекта;
- создание отчетов контроля.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО комплексов соответствуют данным, приведенным в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HRID HDView |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.7.4 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений ширины несплошностей, мм |
от 0,1 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений ширины | |
|
несплошностей в диапазонах измеряемых величин, мм: | |
|
- от 0,1 до 0,5 мм включ. |
±0,1 |
|
- св. 0,5 до 1,0 мм включ. |
±0,2 |
|
- св. 1,0 до 1,5 мм включ. |
±0,3 |
|
- св. 1,5 до 2,5 мм включ. |
±0,4 |
|
- св. 2,5 до 4 мм включ. |
±0,5 |
|
- св. 4 до 6 мм включ. |
±0,6 |
|
- св. 6 до 10 мм включ. |
±0,8 |
|
- св. 10 до 40 мм |
±1,0 |
|
Диапазон измерений длины несплошностей, мм |
от 0,1 до 400 |
|
Пределы допускаемой абсолютной погрешности измерений длины | |
|
несплошностей в диапазонах измеряемых величин, мм: | |
|
- от 0,1 до 0,5 мм включ. |
±0,1 |
|
- св. 0,5 до 1,0 мм включ. |
±0,2 |
|
- св. 1,0 до 1,5 мм включ. |
±0,3 |
|
- св. 1,5 до 2,5 мм включ. |
±0,4 |
|
- св. 2,5 до 4 мм включ. |
±0,5 |
|
- св. 4 до 6 мм включ. |
±0,6 |
|
- св. 6 до 10 мм включ. |
±0,8 |
|
- св. 10 до 300 мм включ. |
±1,0 |
|
Пределы допускаемой основной приведенной погрешности | |
|
к верхнему значению диапазона измерений длины несплошностей |
±10 |
|
в диапазоне измерений св. 300 до 400 мм, % | |
|
Диапазон измерений расстояний энкодером, мм |
от 1,5 до 14000 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
расстояния энкодером: | |
|
- в диапазоне от 1,5 до 7000 мм включ. |
±1,5; |
|
- св. 7000 до 10000 мм включ. |
±(1,5+0,001-(L-4900)) |
|
- св. 10000 до 14000 мм |
±(1,5+0,001-(L-4800)), |
|
где L - измеренное | |
|
энкодером значение | |
|
расстояния в мм |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Минимальный размер выявляемой несплошности*, мм |
0,04 |
|
Диапазон рабочих температур, °С |
от +10 до +55 |
|
Потребляемая мощность, кВт, не более |
150 |
|
Масса, кг, не более |
2300 |
|
Габаритные размеры: | |
|
длина, мм, не более |
4600 |
|
ширина, мм, не более |
4600 |
|
высота, мм, не более |
9500 |
|
* Под минимальным размером выявляемого отклонения понимается размер | |
|
в пространстве объектов, соответствующий области изображения, превышение яркости | |
|
которого в два раза превышает сигнал от среднего шума светоприемной матрицы. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
1. Комплекс телевизионного измерительного контроля КоТИК-АК, в составе: 1.1 Манипулятор и аппаратура управления манипулятором 1.2 Телевизионная камера 1.3 Персональный компьютер с установленным ПО |
_ |
1 шт. от 1 шт.* от 1 шт.* 1 шт. |
|
2. Ключ USB |
_ |
1 шт. |
|
3. Руководство пользователя на ПО |
_ |
1 шт. |
|
4. Руководство по эксплуатации |
ШФВИ.КоТИК-АК.000.00 РЭ |
1 экз. |
|
5. Паспорт |
ТЦКД.10.01.00 ПС |
1 экз. |
|
* Тип и количество определяется требованиями заказчика. | ||
Сведения о методах измерений
приведены в документе «Комплексы телевизионного измерительного контроля КоТИК-АК.
Руководство по эксплуатации», в разделе «3.3 Использование изделия».
Нормативные документы
Комплексы телевизионного измерительного контроля КоТИК-АК. Технические условия.
ШФВИ.КОТИК-АК.000.00 ТУ
