Счетчики количества жидкости ЭМИС-МЕРА 300
| Номер в ГРСИ РФ: | 65918-16 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | АО "ЭМИС", г.Челябинск |
Счетчики количества жидкости ЭМИС-МЕРА 300 (далее - счетчики) предназначены для измерений массы жидкости в потоке и массового расхода жидкости, нефтегазоводяной смеси, сырой нефти по ГОСТ Р 8.1016-2022 и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65918-16 | |||||||||||||||
| Действует | по 14.12.2031 | |||||||||||||||
| Наименование | Счетчики количества жидкости | |||||||||||||||
| Модель | ЭМИС-МЕРА 300 | |||||||||||||||
| Модификации |
ЭМИС-МЕРА 300-030 ЭМИС-МЕРА 300-030 В1 ЭМИС-МЕРА 300-060 ЭМИС-МЕРА 300-060 В1 ЭМИС-МЕРА 300-120 ЭМИС-МЕРА 300-120 В1 ЭМИС-МЕРА 300-210 ЭМИС-МЕРА 300-210 В1 ЭМИС-МЕРА 300-480 ЭМИС-МЕРА 300-480 В1 На испытания представлены: ЭМИС-МЕРА 300 - 210-Ц- Э5-К-М-Г-НД- БК-ГП ЭМИС- МЕРА 300 - 030-Э4-М-Г- НД-БК-ГП ЭМИС-МЕРА 300 - 210-Ц- Э5-К-М-Г-НД- БК-ГП ЭМИС-МЕРА 300 - 030-Э4- М-Г-НД-БК- ГП |
|||||||||||||||
| Приказы |
№1079 от
03.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fdff77fd-0176-b7a5-500d-1e37fddce961 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «ЭМИС», РОССИЯ, 454112, Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7
Поверка
| Методика поверки / информация о поверке |
ЭМ-300.000.000.000.00 МП ГСИ. Инструкция. Счетчики количества жидкости ЭМИС-МЕРА 300. Методика поверки
(с 14.12.2016)
|
| Межповерочный интервал / Периодичность поверки |
3 года
6 лет
Для счетчиков исполнения повышенной надежности (НД)
3 года
Для остальных исполнений
|
| Зарегистрировано поверок |
1899
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1888 (99%) |
| Неуспешных поверок (СИ непригодно) | 11 (1 %) |
| Актуальность информации | 08.07.2026 |
Поверители
Скачать
|
65918-16: Описание типа
2024-65918-16-1.pdf
|
Скачать | 636.9 КБ | |
|
65918-16: Методика поверки
2021-mp65918-16.pdf
Файл устарел
|
Скачать | 528.2 КБ | |
|
65918-16: Описание типа
2024-65918-16.pdf
Файл устарел
|
Скачать | 636.9 КБ | |
|
65918-16: Описание типа
2026-65918-16.pdf
Файл устарел
|
Скачать | 663.5 КБ | |
|
65918-16: Методика поверки
2021-mp65918-16-1.pdf
Файл устарел
|
Скачать | 528.2 КБ | |
|
65918-16: Описание типа
2026-65918-16-1.pdf
|
Скачать | 663.5 КБ | |
|
65918-16: Методика поверки
ЭМ-300.000.000.000.00 МП
2021-mp65918-16-2.pdf
|
Скачать | 528.2 КБ |
Описание типа
Назначение
Счетчики количества жидкости ЭМИС-МЕРА 300 (далее - счетчики) предназначены для измерений массы жидкости в потоке и массового расхода жидкости, нефтегазоводяной смеси, сырой нефти по ГОСТ Р 8.1016-2022 и нефтепродуктов.
Описание
Конструкция счетчиков состоит из:
- корпуса счетчика;
- измерительного преобразователя;
- датчика импульсов;
- вычислителя.
Принцип действия счетчика состоит в измерении количества поворотов измерительного преобразователя, пропорциональных массе измеряемой среды, прошедшей через счетчик.
Измеряемая среда поступает во входной коллектор корпуса счетчика, затем через сопло в измерительный преобразователь, состоящий из двух полостей. Заполнение одной полости приводит к изменению условий равновесия, обусловленных положением центра масс измерительного преобразователя, что приводит к его повороту, обеспечивающему слив измеряемой среды из заполненной полости. При повороте измерительного преобразователя под сопло помещается вторая полость и процесс заполнения измеряемой средой повторяется, а слитая измеряемая среда поступает в выходной коллектор, находящийся в нижней части корпуса измерительного преобразователя. Вытеснение измеряемой среды из корпуса измерительного преобразователя происходит за счет избыточного давления газа, нагнетаемого в корпус счетчика или выделяющегося из нефтегазоводяной смеси за счет эффекта гравитационной сепарации.
Датчик импульсов производит преобразование поворотов измерительного преобразователя в электрические сигналы. Вычислитель производит сбор, преобразование, обработку поступающих от датчика импульсов сигналов, вычисляет значение массы измеряемой среды, передает результаты измерений через интерфейсы связи и отображает результаты измерений на индикаторном устройстве вычислителя.
Счетчики подразделяются на следующие модификации:
- ЭМИС-МЕРА 300-030, ЭМИС-МЕРА 300-030 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 30 т/сут;
- ЭМИС-МЕРА 300-060, ЭМИС-МЕРА 300-060 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 60 т/сут;
- ЭМИС-МЕРА 300-120, ЭМИС-МЕРА 300-120 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 120 т/сут;
- ЭМИС-МЕРА 300-210, ЭМИС-МЕРА 300-210 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 210 т/сут;
- ЭМИС-МЕРА 300-480, ЭМИС-МЕРА 300-480 В1 - счетчики с диапазоном измерений массового расхода измеряемой среды от 0,3 до 480 т/сут.
По конструктивным характеристикам счетчики подразделяются на следующие исполнения:
- моноблочное исполнение - датчик импульсов объединен с вычислителем, для счетчиков модификаций ЭМИС-МЕРА 300-030, ЭМИС-МЕРА 300-060, ЭМИС-МЕРА 300-120, ЭМИС-МЕРА 300-210 и ЭМИС-МЕРА 300-480;
- раздельное исполнение - датчик импульсов соединен с вычислителем посредством кабельного соединения, для счетчиков модификаций ЭМИС-МЕРА 300-030 В1, ЭМИС-МЕРА 300-060 В1, ЭМИС-МЕРА 300-120 В1, ЭМИС-МЕРА 300-210 В1 и ЭМИС-МЕРА 300-480 В1.
По метрологическим характеристикам счетчики подразделяются на следующие исполнения: стандартное и повышенной надежности (далее - исполнение НД).
В архиве энергонезависимой памяти счетчика хранятся результаты измерений, диагностическая информация и журнал учета событий.
Счетчики обеспечивают дистанционную передачу результатов измерений и данных через интерфейсы связи типа: импульсный выход, частотный выход, выход унифицированного аналогового сигнала постоянного тока (4-20 мА) c поддержкой протокола передачи данных HART; цифровые интерфейсы: UART, CAN-Bus, EIA/TIA-485 (RS-485) c поддержкой протокола передачи данных Modbus, IEEE 802.3 (Ethernet), USB.
Общий вид счетчиков представлен на рисунках 1 и 2.

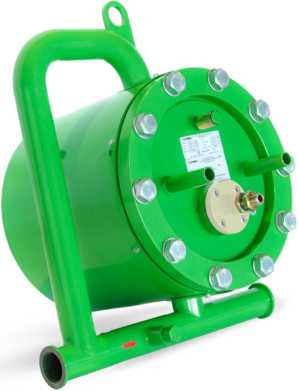

Рисунок 1 - Общий вид счетчиков моноблочного исполнения

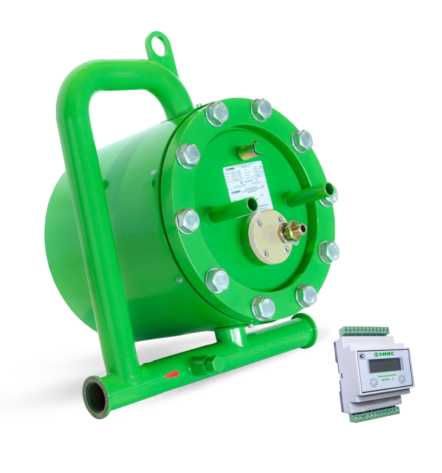

Рисунок 2 - Общий вид счетчиков раздельного исполнения
Пломбировка счетчиков осуществляется установкой наклейки на защитный переключатель, расположенный на плате вычислителя, и/или на корпус вычислителя.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунках 3 и 4.
Пломба изготовителя или пломба с
нанесенным знаком пове]
Рисунок 3 - Схема пломбировки счетчиков моноблочного и раздельного исполнения

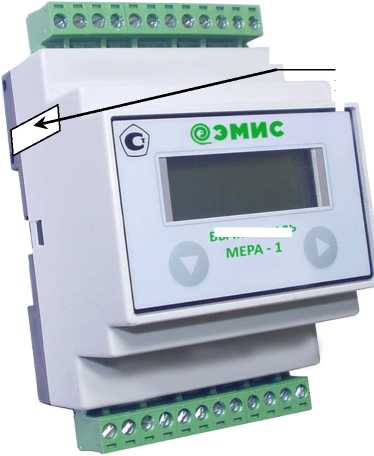

Рисунок 4 - Схема пломбировки вычислителя счетчиков раздельного исполнения
Заводской номер счетчика наносится методом лазерной гравировки на маркировочную табличку в цифровом формате, закрепленную на корпусе измерительного преобразователя.

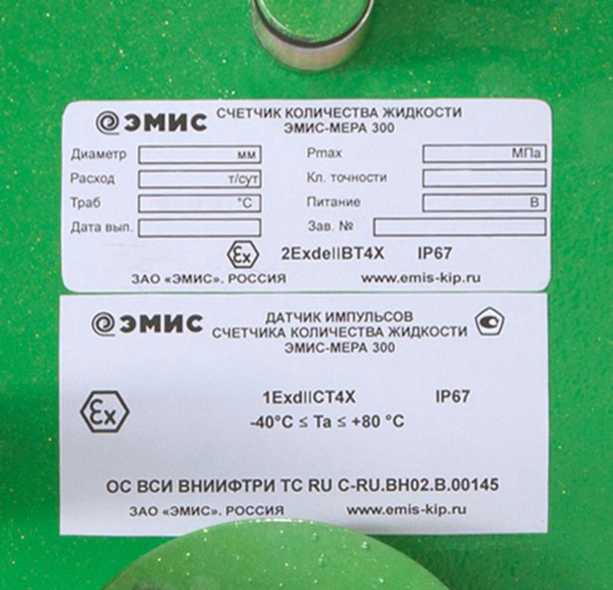

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 5.
° ЭМИС
Рипах
Кл. точности
Питаний
Диаметр
Расход
Траб
Дата быт.
СЧЕТЧИК КОЛИЧЕСТВА ЖИДКОСТИ ЭМИС-МЕРА 300
Место нанесения знака утверждения типа
Место нанесения / заводского номера
О АО «ЭМИС». РОССИЯ
IP66/IP67
Рисунок 5 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Счетчики имеют встроенное программное обеспечения (далее - ПО) EM300, EM300_DI, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя, архивирования и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Метрологические характеристики средства измерений нормированы с учетом влияния ПО.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
EM300* |
EM300_DI** |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
*** _ |
*** _ |
|
* только для счетчиков моноблочного исполнения; * * только для счетчиков раздельного исполнения; * ** данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | ||||
|
Исполнения |
ЭМ-300030, ЭМ-300-030 В1 |
ЭМ-300060, ЭМ-300-060 В1 |
ЭМ-300120, ЭМ-300-120 В1 |
ЭМ-300210, ЭМ-300-210 В1 |
ЭМ-300480, ЭМ-300-480 В1 |
|
Диапазон измерений массового расхода жидкости, т/сут |
от 0,3 до 30 |
от 0,3 до 60 |
от 0,3 до 120 |
от 0,3 до 210 |
от 0,3 до 480 |
|
Пределы допускаемой относительной погрешности счетчика при измерении массы жидкости в потоке и массового расхода жидкости для стандартного исполнения, % |
±1,00; ±1,50; ±1,75; ±2,00; ±2,50 | ||||
|
Пределы допускаемой относительной погрешности счетчика при измерении массы жидкости в потоке и массового расхода жидкости для исполнения НД, % |
±2,00; ±2,50 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм1) |
25; 32; 40; 50; 65; 80; 100; 125; 150; 200;250;300 |
|
Нижний предел диапазона измерений массы, кг |
10 |
|
Диапазон показаний массы измеряемой среды, т |
от 0,000 до 1 • 1012-1 |
|
Измеряемая среда |
жидкость (нефтегазоводяная смесь, сырая нефть, нефтепродукты) |
|
Температура измеряемой среды1), °С |
от 0 до +90 (от 0 до +135) |
|
Плотность измеряемой среды, кг/м3 |
от 500 до 1500 |
|
Кинематическая вязкость измеряемой среды, м2/с, не более |
540-4 |
|
Объемное содержание свободного газа, %, не более |
95 |
|
Наименование характеристики |
Значение |
|
Избыточное давление измеряемой среды, МПа, не более |
6,3 |
|
Параметры выходных сигналов для: - импульсного выхода: а) сила постоянного тока в цепи, мА, не более б) длительность, мкс, не менее - частотного выхода: а) максимальная частота, кГц б) минимальная скважность |
360 50 10 2 |
|
Диапазон напряжения электропитания, В: - от сети постоянного тока - от сети переменного тока частотой (50±1), Гц |
от 12 до 30 от 187 до 242 |
|
Полная потребляемая мощность, ВА, не более |
10 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от -50 до +80 95 от 84 до 107 |
|
Габаритные размеры (длина х ширина х высота)1), мм, не более |
800 х 1200 х 750 |
|
Габаритные размеры вычислителя2), (длина х ширина х высота), мм, не более |
170 х 95 х 65 |
|
Масса1), кг, не более |
350 |
|
Масса вычислителя2), кг, не более |
0,6 |
|
1) - конкретное значение указано в паспорте; 2) - только для счетчиков раздельного исполнения. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч - для счетчиков исполнения НД - для счетчиков остальных исполнений |
104000 52000 |
|
Гарантийный срок эксплуатации, не менее - для счетчиков исполнения НД |
18 месяцев со дня их ввода в эксплуатацию, но не более 24 месяца со дня изготовления |
|
- для счетчиков остальных исполнений |
12 месяцев со дня их ввода в эксплуатацию, но не более 18 месяцев со дня изготовления |
Знак утверждения типа
наносится на маркировочную табличку счетчика методом лазерной гравировки и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счетчика.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик количества жидкости |
ЭМИС-МЕРА 300 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации ЭМ-300.000.000.000.00 РЭ в разделе 2.5.2 «Методика измерений».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-065-14145564-2015 Счетчики количества жидкости ЭМИС-МЕРА 300. Технические условия
