Датчики перемещений SJ-3000, SJ-3010, SJ-3015, SJ-3020
| Номер в ГРСИ РФ: | 65957-16 |
|---|---|
| Категория: | Датчики перемещений |
| Производитель / заявитель: | Фирма "Sungjin Geotec Co., Ltd.", Корея |
Датчики перемещений SJ-3000, SJ-3010, SJ-3015, SJ-3020 (далее - датчики) предназначены для непрерывных измерений перемещений при мониторинге строительных конструкций (например, раскрытие трещин, раскрытие деформационных швов, перемещение элементов строительных конструкций друг относительно друга и т.п.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65957-16 |
| Действует | по 14.12.2026 |
| Наименование | Датчики перемещений |
| Модель | SJ-3000, SJ-3010, SJ-3015, SJ-3020 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 00610713-72fd-fa94-5d84-2618b53c0a88 |
Производитель / Заявитель
Фирма "Sungjin Geotec Co., Ltd.", КОРЕЯ, РЕСПУБЛИКА
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 446 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
65957-16: Описание типа
2016-65957-16.pdf
|
Скачать | 83.8 КБ | |
|
65957-16: Методика поверки
2016-mp65957-16.pdf
|
Скачать | 1016.8 КБ |
Описание типа
Назначение
Датчики перемещений SJ-3000, SJ-3010, SJ-3015, SJ-3020 (далее - датчики) предназначены для непрерывных измерений перемещений при мониторинге строительных конструкций (например, раскрытие трещин, раскрытие деформационных швов, перемещение элементов строительных конструкций друг относительно друга и т.п.).
Описание
Принцип действия датчиков основан на измерении резонансной частоты колебаний струны, натянутой в их теле.
Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый на одном из концов трубки.
Датчики фиксируются на поверхности контролируемых объектов, относительное перемещение которых требуется измерить, с помощью анкерных болтов. Внутри корпуса датчиков находится натянутая струна. Изменение расстояния между анкерными болтами на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электромагнитом, расположенным в измерительном блоке. Частота колебаний струны пропорциональна величине измеряемых перемещений с учетом определенной постоянной.
Также внутри тел датчиков находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.

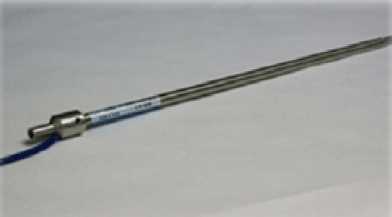

Внешний вид датчиков представлен на рисунке 1.
Рисунок 1 - Внешний вид датчиков перемещений SJ-3000, SJ-3010, SJ-3015, SJ-3020
Предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой измерительного блока эпоксидной смолой.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
SJ-3000 |
SJ-3010 |
SJ-3015 |
SJ-3020 |
|
Диапазоны измерений перемещений, мм |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 |
от 0 до 200 |
|
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений перемещений, % |
±0,5 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
SJ-3000 |
SJ-3010 |
SJ-3015 |
SJ-3020 |
|
Диапазон выходного сигнала, Гц |
от 2100 до 3100 | |||
|
Диапазон рабочих температур, °С |
от -30 до +80 | |||
|
Габаритные размеры (длинахдиаметр), мм, не более |
290x16 |
380x16 |
480x16 |
580x16 |
|
Масса, кг, не более |
0,51 | |||
|
Средний срок службы, лет |
20 | |||
Знак утверждения типа
наносится на корпус датчиков наклейкой и на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик перемещений SJ-3000, SJ-3010, SJ-3015, SJ-3020 |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП АПМ 41-16 |
1 экз. (на партию) |
Поверка
осуществляется по документу МП АПМ 41-16 «Датчики перемещений SJ-3000, SJ-3010, SJ-3015, SJ-3020. Методика поверки», утверждённому ООО «Автопрогресс-М» 15 сентября 2016 г.
Основные средства поверки:
- штангенциркуль ABSOLUTE DIGIMATIC серии 500, ПГ ±0,08 мм (рег. № 49805-12);
- регистратор данных портативный VWANALYZER.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Нормативные документы
Техническая документация «Sungjin Geotec Co., Ltd.», Республика Корея
