Датчики силоизмерительные тензорезисторные MLC160
| Номер в ГРСИ РФ: | 65961-16 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Фирма "Advitam", Франция |
Датчики силоизмерительные тензорезисторные серии MLC160 (далее - датчики) предназначены для преобразования статических и медленно изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию сжатия.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65961-16 |
| Действует | по 14.12.2026 |
| Наименование | Датчики силоизмерительные тензорезисторные |
| Модель | MLC160 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e24d4420-babe-ff0f-6ef9-d9326d8e5f08 |
Производитель / Заявитель
«SIXENSE MONITORING», ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 152 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
65961-16: Описание типа
2021-65961-16.pdf
|
Скачать | 432.1 КБ | |
|
65961-16: Методика поверки
2016-mp65961-16.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные серии MLC160 (далее - датчики) предназначены для преобразования статических и медленно изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию сжатия.
Описание
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал возникает в тензорезисторах, имплементированных в упругий элемент, и пропорционален измеряемому усилию, приложенному к телу датчиков. Затем аналоговый электрический сигнал передается на коммутационный модуль и оттуда поступает на вторичный преобразователь.
Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы в виде втулки. Основным узлом датчиков является упругий элемент, расположенный в корпусе втулки и составляющий с ним единую деталь. По периметру оси упругого элемента наклеены тензорезисторы, соединенные в мостовые схемы. Электрическое подсоединение датчиков к измерительному усилителю или мультиметру осуществляется через специальные электрические разъемы. Через втулку осуществляется крепление датчиков на тросы вантовых мостов.
Датчики выпускаются следующих модификаций: MLC160kN-FT/T, MLC160kN-FT/P, MLC160kN-T/P, MLC160kN-C/P, MLC160kN-mV/V/P.
Название модификаций датчиков может включать в себя следующее:
MLC - наименование датчиков;
160 - номинальная нагрузка;
kN - единица измерений (кН);
FT, Т, С, mV/V - тип выходного сигнала;
Т, Р - класс защиты датчика.
Выпускаемые модификации датчиков отличаются друг от друга типом выходного сигнала, классом защиты, которые в целом не влияют на их метрологические характеристики.
Общий вид датчиков приведён на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

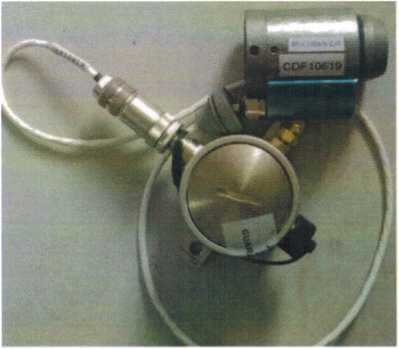

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных серии MLC160
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование коммутационного модуля посредством нанесения пломбирующей наклейки.

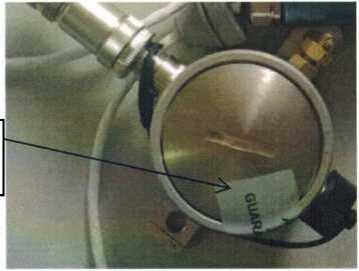

Пломбирующая наклейка
Рисунок 2 - Место нанесения пломбирующей наклейки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная нагрузка, кН |
160 |
|
Пределы допускаемой приведенной к номинальной нагрузке погрешности измерений силы, % |
±1,5 |
|
Нелинейность выходного электрического сигнала, % |
±1,5 |
|
Диапазон измерений выходного сигнала: - по силе постоянного тока, мА - по напряжению постоянного тока, В |
от 4 до 20 от 0 до 10 |
|
Предельная допустимая нагрузка, кН |
240 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания от источника питания постоянного тока, В: - MLC160kN-mV/V/P - MLC160kN-C/P - MLC 160kN-FT/T, MLC 160kN-FT/P, MLC160kN-T/P |
от 1 до 28 от 14 до 28 ±12 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от -40 до +80 от 30 до 80 от 84 до 106,7 |
|
Масса датчика с кабелем, кг, не более |
1,0 |
|
Габаритные размеры, мм, не более датчика - диаметр - ширина коммутационного модуля - диаметр - ширина |
43 71 70 40 |
Знак утверждения типа
наносится на корпус датчика методом наклеивания и на титульный лист технической документации методом печати.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик силоизмерительный тензорезисторный серии MLC160 в комплекте |
MLC160kN-FT/T, MLC160kN-FT/P, MLC160kN-T/P, MLC160kN-C/P, MLC160kN-mV/V/P |
1 шт. |
|
Руководство по эксплуатации (РЭ) на русском языке |
- |
1 экз. |
|
Методика поверки |
МП АПМ 58-16 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «Advitam», Франция
