65981-16: СКД АБ-М.2 Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей - Производители, поставщики и поверители

Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2

Номер в ГРСИ РФ: 65981-16
Производитель / заявитель: НИИ Энергетики ЮРГТУ (НПИ), г.Новочеркасск
Скачать
65981-16: Описание типа СИ Скачать 39.2 MБ
65981-16: Методика поверки Скачать 8.7 MБ
Нет данных о поставщике
Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2 (далее по тексту - СКД АБ-М.2) предназначены для измерений уровня и температуры электролита, напряжения постоянного тока на каждом из аккумуляторов, напряжения между полюсами аккумуляторной батареи (АБ), напряжения постоянного тока, соответствующего силе постоянного тока АБ.

Информация по Госреестру

Основные данные
Номер по Госреестру 65981-16
Наименование Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей
Модель СКД АБ-М.2
Производитель / Заявитель

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова", "Научно-исследовательский институт энергетики" (ФГБОУ ВПО ЮРГПУ (НПИ) им. М.И. Платова, НИИ энергетики), г. Новочеркасск, Ростовская обл.

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 12
Найдено поверителей 3
Успешных поверок (СИ пригодно) 11 (92%)
Неуспешных поверок (СИ непригодно) 1 (8%)
Актуальность информации 17.11.2024

Поверители

Скачать

65981-16: Описание типа СИ Скачать 39.2 MБ
65981-16: Методика поверки Скачать 8.7 MБ

Описание типа

Назначение

Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2 (далее по тексту - СКД АБ-М.2) предназначены для измерений уровня и температуры электролита, напряжения постоянного тока на каждом из аккумуляторов, напряжения между полюсами аккумуляторной батареи (АБ), напряжения постоянного тока, соответствующего силе постоянного тока АБ.

Описание

СКД АБ-М.2 представляют собой многоканальные системы аналого-цифрового преобразования измерительной информации, поступающей в виде напряжений постоянного тока или цифрового кода с выходов первичных измерительных преобразователей, устанавливаемых на аккумуляторах, с клемм аккумуляторных батарей, с последующей обработкой этой информации на ПЭВМ.

СКД АБ-М.2 включают в себя следующие измерительные каналы (ИК):

- ИК уровня электролита;

- ИК температуры электролита;

- ИК напряжения постоянного тока между клеммами аккумулятора;

- ИК напряжения постоянного тока между полюсами АБ;

- ИК напряжения постоянного тока, соответствующего силе постоянного тока АБ.

ИК уровня электролита используют принцип замыкания (размыкания) электрической цепи токопроводящих электродов, механически зафиксированных на заданном уровне контроля и размещаемых в контролируемой, токопроводящей среде, на отрицательный борн аккумулятора с последующим отображением этой информации на дисплее компьютера.

ИК температуры электролита используют принцип преобразования температуры в цифровой код с помощью цифровых датчиков температуры, размещаемых в контролируемой среде, с последующим отображением ее значения на дисплее компьютера.

Принцип действия ИК напряжения между клеммами аккумулятора заключается в преобразовании напряжений постоянного тока с помощью АЦП с последующей обработкой с помощью микроконтроллеров и отображении значений напряжения на дисплее компьютера.

Принцип действия ИК напряжения постоянного тока между полюсами АБ заключается в преобразовании указанного напряжения с помощью нормирующих усилителей и АЦП с последующей обработкой микроконтроллером и отображении значений напряжения на дисплее компьютера.

Принцип действия ИК напряжения постоянного тока соответствующего силе постоянного тока АБ заключается в преобразовании напряжения поступающего с шунта с помощью нормирующего усилителя и АЦП с последующей обработкой микроконтроллером и отображении значений тока на дисплее компьютера.

Конструктивно СКД АБ-М.2 содержит:

- блок панельного компьютера (БПК-М);

- блок контроля напряжения и тока (БКНТ), включающий в себя субблоки контроля напряжения (СКП) и контроля тока (СКТ);

- устройства контроля параметров аккумуляторов (УКПА-05);

- устройство приемо-передатчика (УПП-01).

УКПА-05 осуществляет: прием и нормализацию сигналов от датчиков уровня к температуры электролита и напряжения постоянного тока аккумулятора; преобразование в двоичный код полученной информации; цифровую обработку полученной информации: передачу полученной информации в проводную линию связи RS-485 по запросу ПЭВМ или по изменению какого-либо контролируемого параметра.УКПА-05 устанавливается непосредственно в аккумуляторах.

Для реализации связи УКПА-05 внутри аккумуляторной ямы (АЯ) используется радиосеть. Связь УКПА-05 с БКНТ и БПК-М осуществляется устройством УПП-01, представляющим собой сочетание модуля приема-передатчика с радиоканалом и модуля проводной связи, которое размещается в аккумуляторной яме и питается от БПК-М с выводом линий связи вне АЯ для подключения к БКНТ.

Напряжение АБ и напряжение с шунта через входные разъемы БКНТ поступают на СКТ и СКН соответственно, усиливаются буферным усилителем и преобразуются в цифровой код и по каналу связи поступают в микроконтроллер, в котором производится их окончательная обработка. Конструктивно субблоки СКТ и СКН выполнены в виде плат с передней и задней панелями.

Полученная и предварительно обработанная в УКПА-05 и БКНТ информация передается с помощью интерфейса RS-485 в БПК-М, состоящего из панельного компьютера, имеющего дисплей с сенсорной панелью, и закрепленного на панели, которая соединена с основанием, с разъемами для внешних подключений, расположенных на задней стенке панельного компьютера.

БПК-М предназначен для: постоянной индикации состояния АБ; выдачи информации по запросу оператора об измеренных и рассчитанных параметрах; выдачи сообщений об обнаруженных неисправностях АБ; управления каналами связи с БКНТ и УКПА; передачи внешним потребителям сообщений и предупреждений.

Внешний вид составных частей СКД АБ-М.2, места нанесения знака утверждения типа, знака поверки и места пломбировки от несанкционированного доступа приведены на рисунках 1-4.

Место нанесения знака поверки

Места пломбировки от несанкционированного доступа

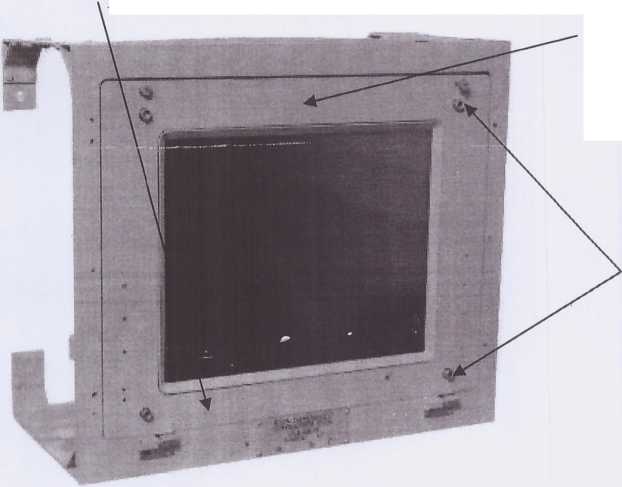

Рисунок 1 - Блок панельного компьютера БПК-М

Место нанесения наклейки знак утверждения типа

Место нанесения наклейки знак утверждения типа

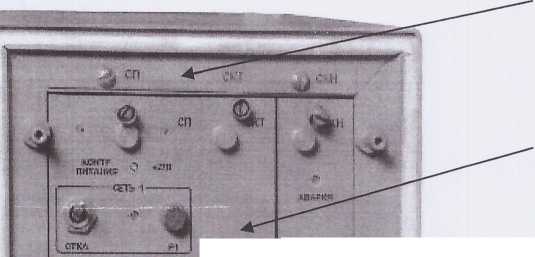

Место нанесения знака поверки

Места пломбировки от несанкционированного доступа

Рисунок 2 - Блок контроля напряжения и тока БКНТ

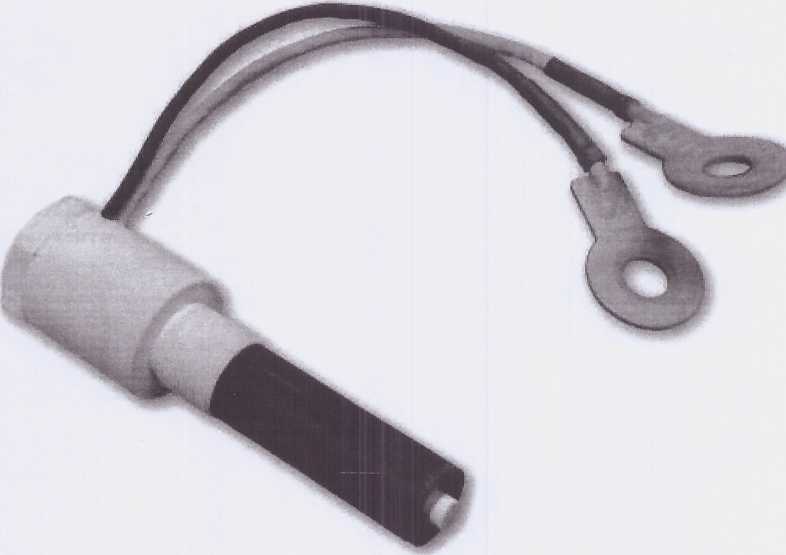

Рисунок 3 - Устройство контроля параметров аккумуляторов УКПА-05

Место

нанесения

.....

знака поверки

Место нанесения наклейки знак утверждения типа

Места пломбировки от несанкционированного

доступа

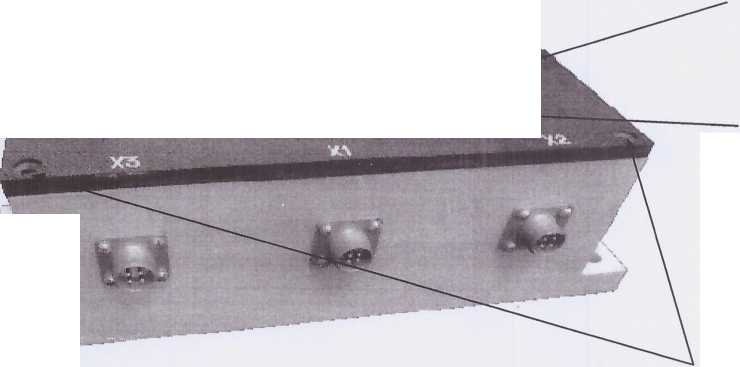

Рисунок 4 - Устройство приемо-передатчика УПП-01

Программное обеспечение

Программное обеспечение (ПО) СКД АБ-М.2 работает под управлением операционной системы реального времени QnX и представляет программный продукт ЮНИШ.00008-01, записанный в энергонезависимой памяти БПК-М.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

skdab_m2

Номер версии (идентификационный номер) ПО

1.2.4

Цифровой идентификатор ПО

afdd392f39eb7fd727c5156b0665b941

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.77-2014.

Технические характеристики

Основные метрологические характеристики СКД АБ-М.2 приведены в таблице 2

Таблица 2

Наименование характеристики

Значение характеристики

ИК уровня электролита

Диапазон измерений уровня электролита, мм

от 40 до 85

Пределы допускаемой абсолютной погрешности измерений уровня электролита, мм

±5

Количество ИК

120

Наименование характеристики

Значение характеристики

ИК температуры электролита

Диапазон измеряемых температуры электролита, °C (К)

от 0 до 70 (от 273 до 343)

Пределы допускаемой приведенной к верхнему пределу измерений (ВПИ), погрешности измерений температуры электролита, %

±1,5

Количество каналов

120

ИК напряжения постоянного тока между клеммами аккумулятора

Диапазон измерений напряжения постоянного тока между клеммами аккумулятора, В

от 1,4 до 3,0

Пределы допускаемой основной, приведенной к ВПИ погрешности измерений напряжения постоянного тока между клеммами аккумулятора, %

±0,1

Пределы допускаемой дополнительной, приведенной к ВПИ, погрешности измерений напряжения постоянного тока между клеммами аккумулятора, вызванной:

- отклонением температуры окружающей среды от нормальной на каждые 10 °C (10 К) в диапазоне температур от 5 до 50 °C (от 278 до 323 К), %

±0,05

Количество каналов

120

ИК напряжения постоянного тока между полюсами АБ

Диапазон измеряемых напряжений постоянного тока между полюсами АБ, В

от 170 до 320

Пределы допускаемой приведенной к ВПИ, погрешности измерений напряжения между полюсами АБ, %

±0,5

Количество каналов

1

ИК напряжения постоянного тока, соответствующего значениям силы постоянного тока АБ

Диапазон измерений напряжения постоянного тока, соответствующий значениям силы постоянного тока в диапазоне от 50 до 15000 А, мВ

от 0,333 до 100

Пределы допускаемой приведенной к ВПИ, погрешности измерений напряжения постоянного тока, соответствующего значениям силы постоянного тока в диапазоне от 50 до 150 А, %

±2,5

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, соответствующего значениям силы постоянного тока в диапазоне от 150 до 15000 А, %,

±2,5

Количество каналов

1

Габаритные размеры (ширина х высотах длина), мм, не более

- БПК-М

-БКНТ

- УКПА-05

- УПП-01

400x330x200 240x258x310 205,5x054 180x60x57

Масса, кг, не более

- БПК-М

-БКНТ

- УКПА-05

- УПП-01

12

7,7

0,6

0,6

Основные технические характеристики.

СКД АБ-М.2 предназначены для работы в условиях, соответствующих требованиям ГОСТРВ 20.39.304-98 для групп исполнения 2.3.1 для устройств, устанавливаемых вне аккумуляторных ям (АЛ) и для групп исполнения 2.3.2 для устройств, устанавливаемых в АЯ.

Элементы СКД АБ-М.2, устанавливаемые вне АЯ, имеют брызгозащищенное исполнение IP-23, а устройства, устанавливаемые в АЯ, имеют водозащищенное исполнение IP-55 по ГОСТ 14254-96.

Питание БПК-М и БКНТ осуществляется от двухбортной сети постоянного тока от 170 до 320 В с ручным переключением, питание электрических цепей УКПА-05 от обслуживаемого аккумулятора постоянным напряжением от 1,4 до 3,0 В.

Потребляемая мощность, Вт, не более:

БПК-М

БКНТ

УКПА-05

УПП-01

Во время эксплуатации допускается замена отдельных блоков или узлов, включение резервных блоков, предусмотренных в одиночном ЗИПе без последующей регулировки.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации изготовителя типографским способом и на панели БПК-М и БКНТ в виде наклейки.

Комплектность

Комплектность СКД АБ-М.2 приведена в таблице 3

Таблица 3

Обозначение изделия

Наименование изделия

Кол-во

Примечание

ТКЦП.411734.001-06

Система контроля параметров аккумуляторов и диагностирования аккумуляторных батарей

СКД АБ-М.2 ТКЦП.4 И 734.001ТУ4 в составе:

1

ЮНИШ.422419.004

Блок панельного компьютера БПК-М

1

ТКЦП.426469.016

Блок контроля напряжения и тока БКНТ

1

ЮНИШ.426439.002

Устройство контроля параметров аккумулятора УКПА-05

120 (И2)

ЮНИШ.426439.003

Устройство приемо-передатчика УПП-01

2

Комплекты

ЮНИШ.305651.006

Комплект монтажных частей

1 к-т

Для 112 акк.

ЮНИШ.305651.006-01

Комплект монтажных частей

1 к-т

Для 120 акк.

ЮНИШ.305651.007

Комплект соединений кабельных

1 к-т

ЮНИШ.305658.006

Комплект ЗИП одиночный возимый

1 к-т

Для 112 акк.

ЮНИШ.305658.006-01

Комплект ЗИП одиночный невозимый

1 к-т

Для 112 акк.

ЮНИШ.305658.006-02

Комплект ЗИП одиночный возимый

1 к-т

Для 120 акк.

ЮНИШ.305658.006-03

Комплект ЗИП одиночный невозимый

1 к-т

Для 120 акк.

ТКЦП.411734.001-06РЭ

Руководство по эксплуатации

1

ТКЦП.411734.001-06ФО

Формуляр

1

Обозначение изделия

Наименование изделия

Кол-во

Примечание

ТКЦП.411734.001-06Д

Методика поверки

1

ЮНИШ.00008-01 34 01

ПО

Руководство оператора

1

Поверка

осуществляется по документу ТКЦП.411734.001-06 Д «Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2. Методика поверки», утвержденному директором ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2016 г. и начальником ФГБУ «ГНМЦ» Минобороны России в сентябре 2016 г.

Основные средства поверки:

- мегаомметр Е6-24/1, (per. № 47135-11;

- вольтметр универсальный В7-78/1 (per. № 52147-12);

- термометр лабораторный электронный ЛТ-300-240Ф (per. № 61806-15);

- термостат переливной прецизионный ТПП-1.1 (per. № 33744-07);

- калибратор процессов документирующий Fluke 753 (per. № 49876-12);

- линейка измерительная по ГОСТ 427-75, до 150 мм (per. № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

З нак поверки наносится на составные части СКД АБ-М.2 в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ РВ 20.39.304-98

ГОСТ 8.027-2001 ГСП. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1.10’ до 30 А

Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ 14254-96 Степени защиты, обеспеченные оболочками (код IP)

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТКЦП.411734.001ТУ4 «Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2. Технические условия»
