Спектрорефрактометры Аббе портативные ИРФ-479А, ИРФ-479Б
| Номер в ГРСИ РФ: | 65993-16 |
|---|---|
| Категория: | Рефрактометры |
| Производитель / заявитель: | ОАО "Швабе - Технологическая лаборатория", г.Казань |
Спектрорефрактометры Аббе портативные ИРФ - 479А, ИРФ - 479Б (далее -спектрорефрактометры) предназначены для измерения показателя преломления и средней дисперсии моторных топлив и других светлых нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 65993-16 |
| Действует | по 16.12.2021 |
| Наименование | Спектрорефрактометры Аббе портативные |
| Модель | ИРФ-479А, ИРФ-479Б |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b06cbc5e-acde-0cef-1dd2-bbb2e958a619 |
Производитель / Заявитель
АО «ЦКБ «ФОТОН», РОССИЯ, г.Казань
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
65993-16: Описание типа
2021-65993-16.pdf
|
Скачать | 293.9 КБ | |
|
65993-16: Методика поверки
2016-mp65993-16.pdf
|
Скачать | 147.4 КБ |
Описание типа
Назначение
Спектрорефрактометры Аббе портативные ИРФ - 479 А, ИРФ - 479 Б (далее -спектрорефрактометры) предназначены для измерения показателя преломления и средней дисперсии моторных топлив и других светлых нефтепродуктов.
Описание
Принцип действия спектрорефрактометров основан на методе измерения предельного угла преломления при прохождении светом границы раздела исследуемой среды, соприкасающейся с рабочей поверхностью измерительной призмы, а также методе компенсации общей угловой дисперсии выходящих из измерительной призмы предельных лучей.
Конструктивно спектрорефрактометры состоят из блока рефрактометрического, стакана и подставки. Блок рефрактометрический выполнен в виде зрительной трубы, в которой последовательно закреплены измерительная призма, призма прямого зрения (призма Амичи), объектив, шкала и окуляр. Стакан закреплен на подставке и содержит осветительную призму.
Лучи естественного света с помощью осветительной призмы попадают в стакан и проходят тонкий слой исследуемого вещества, преломляются в измерительную призму, вторично преломляются на выходной полированной грани измерительной призмы (стекло -воздух) и попадают в зрительную трубу. Свет проходит диафрагму, компенсатор дисперсии и объектив. В фокальной плоскости объектива, совпадающей с плоскостью шкалы, формируется изображение границы светотени, положение которой относительно шкалы определяется показателем преломления исследуемого вещества. Шкалу и границу светотени наблюдают с помощью окуляра. Перемещая окуляр, можно установить резкость изображения шкалы и границы по глазу оператора в пределах ± 5 диоптрий. Шкала выполнена равномерно и содержит 110 делений, из них 10 оцифрованные.
На корпусе зрительной трубы имеется кольцо для поворота компенсатора дисперсии и нониус для определения угла поворота компенсатора, который определяется дисперсией исследуемого вещества.
Спектрорефрактометры изготавливаются в двух модификациях:
- ИРФ - 479 А - переносной вариант со складывающейся подставкой, принадлежностями и футляром;
- ИРФ - 479 Б - стационарный вариант, в котором имеется цифровой термометр и отсек для принадлежностей.
Пломбирование прибора не осуществляется. Общий вид спектрорефрактометров представлен на рисунках 1 и 2.
Программное обеспечение отсутствует.

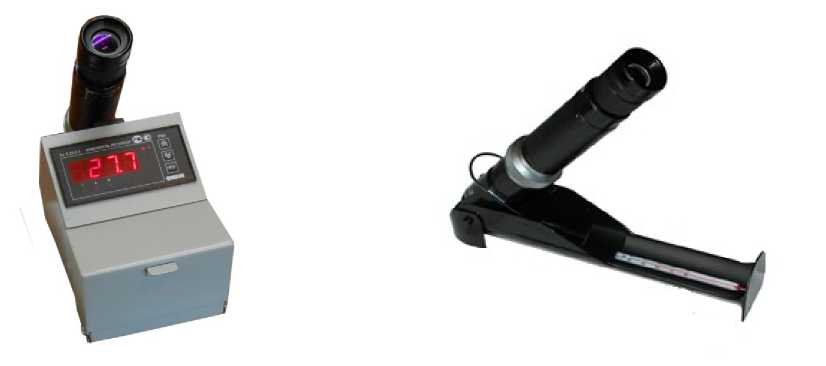

Рис. 1 Спектрорефрактометр ИРФ - 479 А Рис. 2 Спектрорефрактометр ИРФ - 479 Б
Технические характеристики
Таблица 1
|
Технические характеристики |
Значение |
|
1. Диапазон измерений показателя преломления nD |
от 1,3740 до 1,4908 |
|
2. Пределы допускаемой абсолютной погрешности измерений показателя преломления |
±0,0002 |
|
3. Диапазон измерений средней дисперсии 1) (Afc)x |
от 0,0060 до 0,0120 |
|
4. Пределы допускаемой абсолютной погрешности измерений средней дисперсии |
±0,0002 |
|
5. Цена деления относительной шкалы спектрорефрактометров: - между короткими - между средними и длинными - между длинными оцифрованными |
1 деление 5 делений 10 делений |
|
6. Диоптрийная наводка окуляра, дптр |
от -5 до +5 |
|
7. Габаритные размеры спектрорефрактометров (Д*Ш*В): - ИРФ - 479 А, мм, не более - ИРФ - 479 Б, мм, не более |
60x52x237 210x105x240 |
|
8. Масса спектрорефрактометров: - ИРФ - 479 А, кг, не более - ИРФ - 479 Б, кг, не более |
0,9 1,8 |
|
9. Средний срок службы лет, не менее |
5 |
|
10. Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, при 35 °С и ниже |
от +10 до +35 80 |
|
Примечание: 1) средняя дисперсия (Afc)x - частная дисперсия вещества для спектральных линий С (длина волны 1=656,3 нм) и F(длина волны 1=486,1 нм), охватывающих среднюю часть видимого диапазона | |
Знак утверждения типа
наносится на бирку методом фотомеханической печати либо методом лазерной гравировки, на эксплуатационную документацию - типографским способом.
Комплектность
Комплект поставки спектрорефрактометров ИРФ - 479 А, ИРФ - 479 Б приведен в таблице 2
Таблица 2
|
Наименование |
Модификация |
Кол. | |
|
ИРФ-479А |
ИРФ-479Б | ||
|
Блок рефрактометрический |
АЭП 44.73.196 |
1 | |
|
Подставка |
АЭП 42.12.026 |
АЭП 42.12.028 |
1 |
|
Комплект инструмента и принадлежностей | |||
|
Палочка |
АЭП 75.67.142 |
1 | |
|
Пипетка Постера ГОСТ 29227-91 |
1 | ||
|
Образец контрольный |
Г 71.99.522 |
1 | |
|
Банка с притертой пробкой |
Г 45.96.080 |
1 | |
|
Батист отбеленный арт 1402 ТУ 17 РСФСР 63-21-41-80 250х250мм |
1 | ||
|
Вата гигроскопическая оптическая ТУ 17 РСФСР-63-9022-90 |
20 г | ||
|
Упаковка |
АЭП 42.83.740 |
АЭП 42.83.739 |
1 |
|
Эксплуатационная документация | |||
|
Руководство по эксплуатации. Часть 1 |
АЭП 34.15.072 РЭ |
1 | |
|
Руководство по эксплуатации. Часть 2 Методика поверки |
АЭП 34.15.072 РЭ1 |
1 | |
|
Паспорт |
АЭП 34.15.072 ПС |
1 | |
Сведения о методах измерений
изложены в разделе 1.3 «Устройство и работа» Руководства по эксплуатации. Часть 1 АЭП 34.15.072 РЭ.
Нормативные документы
1 ГОСТ 8.583-2011 ГСИ. Государственная поверочная схема для средств измерений показателя преломления.
2 Спектрорефрактометры Аббе портативные ИРФ - 479 А, Б ТУ 4437-201-07507347-2015.
