Системы компьютерной радиографии DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT
| Номер в ГРСИ РФ: | 66011-16 |
|---|---|
| Производитель / заявитель: | Фирма "GE Inspection Technologies, LP", США |
Системы компьютерной радиографии моделей DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT (далее «системы») предназначены для двухмерных измерений линейных размеров изображений деталей и дефектов при неразрушающем контроле радиографическим методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66011-16 |
| Действует | по 16.12.2026 |
| Наименование | Системы компьютерной радиографии |
| Модель | DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c15322d1-5dc4-6be7-abc8-64f913a06139 |
Производитель / Заявитель
Фирма «Waygate Technologies USA, LP», СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
66011-16: Описание типа
2022-66011-16.pdf
|
Скачать | 338.2 КБ | |
|
66011-16: Методика поверки
2016-mp66011-16.pdf
|
Скачать | 150.1 КБ |
Описание типа
Назначение
Системы компьютерной радиографии моделей DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT (далее «системы») предназначены для двухмерных измерений линейных размеров изображений деталей и дефектов при неразрушающем контроле радиографическим методом.
Описание
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом.
Конструктивно системы представляют собой портативный электронный моноблок со встроенной матрицей на основе аморфного кремния, чувствительной к рентгеновскому излучению. Модель DXR250RT выполняется в защитном корпусе.
Системы могут комплектоваться калибровочными мерами, предназначенными для настройки параметров изображения, изготовленными из различных материалов, соответствующих материалу измеряемого объекта.
Подключение систем к персональному компьютеру осуществляется по протоколам Ethernet и Wi-Fi.
Питание систем осуществляется от аккумуляторной батареи или от сети переменного тока.
Модели систем отличаются диапазоном измерений.

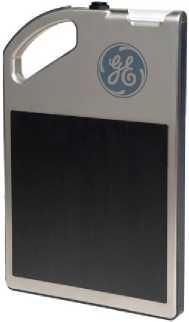

Рисунок 1 - Общий вид системы
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО), обеспечивающее сканирование и передачу изображения. Системы работают с автономным ПО Rhythm, входящим в комплект поставки. ПО Rhythm обеспечивает отображение измеряемого объекта, сбор, запись, обработку, отображение и хранение результатов измерений.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Автономное ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
Rhythm RT |
- |
|
Номер версии (идентификационный номер) ПО |
6.X.XX.X |
12 |
|
Цифровой идентификатор ПО |
5a222eef060e715c3cdfb1b402f0fc33 (MD5), файл «rhythm.exe» |
- |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Технические характеристики
Основные метрологические и технические характеристики систем представлены в таблице 2.
Таблица 2
|
Наименование характеристики и единицы измерений |
Значение характеристики | ||||
|
DXR250C-W |
DXR250U-W |
DXR250P |
DXR250V |
DXR250RT | |
|
Диапазон измерений линейных размеров, мм: - по оси Х; - по оси Y |
от 0,1 до 200 от 0,1 до 200 |
от 0,1 до 405 от 0,1 до 405 |
от 0,1 до 410 от 0,1 до 410 |
от 0,1 до 410 от 0,1 до 410 |
от 0,1 до 205 от 0,1 до 205 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±(0,01+5<L/1000), где L - измеряемая длина в мм | ||||
|
Разрешение, мкм |
100, 200 | ||||
|
Дискретность, мм |
0,01 | ||||
|
Напряжение питания: - от сети переменного тока частотой (55±5) Гц, В; - от аккумуляторной батареи |
220±22 12±1,2 |
220±22 - | |||
|
Потребляемая мощность, Вт, не более |
140 | ||||
|
Габаритные размеры, мм, не более |
408x257x25 |
600x460x26 |
585x465x27 |
585x465x27 |
260x260x115 |
|
Масса, кг, не более |
3,5 |
5,0 |
6,0 |
6,0 |
14,0 |
|
Средний срок службы, лет |
5 | ||||
|
Наработка на отказ, ч |
10000 | ||||
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 15 до 25;
- относительной влажность окружающего воздуха, %, не более 90;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации.
Комплектность
Комплектность систем представлена в таблице 3.
Таблица 3
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Система |
1 |
|
2 |
Мера калибровочная для настройки контрастности изображения * |
1 |
|
3 |
Мера калибровочная для настройки разрешения изображения * |
1 |
|
4 |
Персональный компьютер |
1 |
|
5 |
Комплект соединительных кабелей |
1 |
|
6 |
Программное обеспечение Rhythm |
1 |
|
7 |
Руководство по эксплуатации |
1 |
|
8 |
Методика поверки МП 2512-0007-2016 |
1 |
|
* - Количество и материалы мер калибровочных определяются требованиями заказчика. | ||
Сведения о методах измерений
Методика измерений приведена в документе «Системы компьютерной радиографии моделей DXR250C-W, DXR250U-W, DXR250P, DXR250V, DXR250RT. Руководство по эксплуатации», 2016 год.
Нормативные документы
Техническая документация фирмы «Waygate Technologies USA, LP» (США).
