Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО "Славнефть-Мегионнефтегаз" СИКН № 1502

Назначение

Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502 (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объёмной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединённых блоков:

1) Блок измерительных линий (БИЛ), предназначенный для непрерывного измерения массового расхода нефти.

2) Блок измерений показателей качества нефти (БИК), предназначенный для непрерывного автоматического измерения показателей качества нефти.

3) Система обработки информации (СОИ), предназначенная для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений.

В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

СИКН обеспечивает выполнение следующих функций:

- автоматизированные измерения массового расхода нефти по каждой измерительной линии и в целом по СИКН;

- автоматизированные измерения температуры, давления, плотности, объёмной доли воды в нефти;

- автоматизированные вычисления суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

- автоматизированные вычисления массы нетто нефти с учётом показателей качества нефти измеренных или введённых вручную по результатам лабораторного анализа (плотность, влагосодержание, кинематическая вязкость, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);

- автоматизированные вычисления средних значений температуры, давления, плотности, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

- автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

- световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

- передача измеряемых и расчётных параметров.

Для защиты от несанкционированных настройки и вмешательства, которые могут повлиять на результаты измерений, на каждый МПР, входящий в состав ИК массового расхода нефти устанавливают две пломбы. Пломбы располагают на диаметрально противоположных фланцах, на контровочных проволоках пропущенных через отверстия в шпильках. На пломбы методом давления наносят знак поверки. Схема установки пломбы приведена на рисунке 1.

Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502 осуществляется согласно требований их описаний типа или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». СИКН присвоен заводской номер 65. Заводской номер виде цифрового обозначения нанесён на стеновую панель при входе в операторную. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 3.

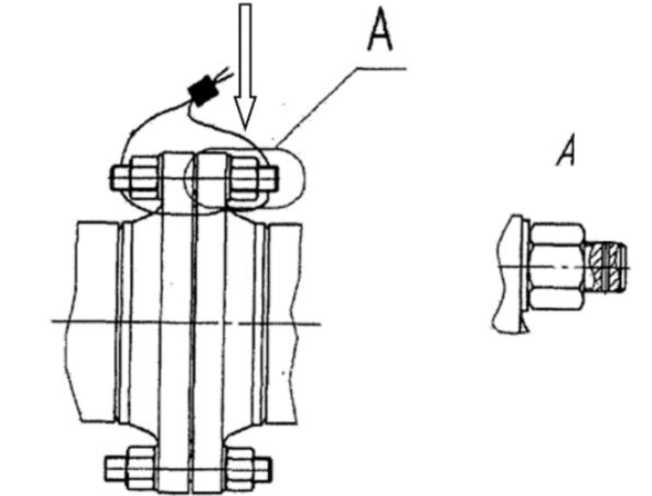

Рисунок 1 - Схема установки пломбы

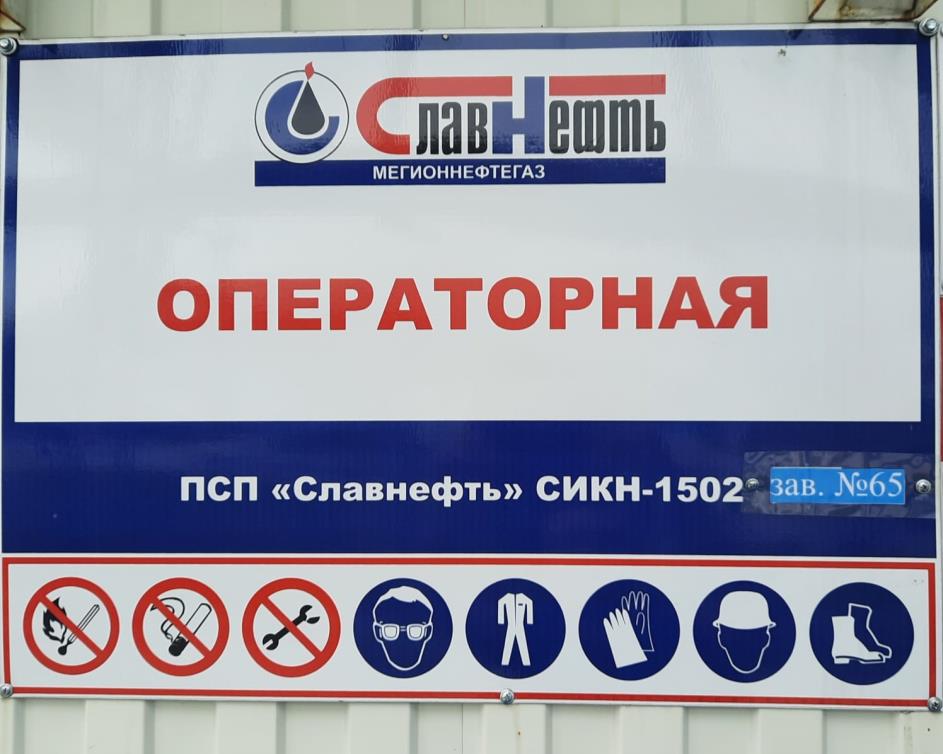

Рисунок 2 - Место нанесения заводского номера

Рисунок 3 - Общий вид СИКН

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 3 - Состав и основные метрологические характеристики измерительных каналов

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «Инструкция. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 1502 Западно-Усть-Балыкского     месторождения ОАО     «Славнефть-Мегионнефтегаз»,

регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46833.

Нормативные документы

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (Пункт 6.1.1)

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
