Датчики деформации SJ-2000, SJ-2100, SJ-2200
| Номер в ГРСИ РФ: | 66024-16 |
|---|---|
| Производитель / заявитель: | Фирма "Sungjin Geotec Co., Ltd.", Корея |
Датчики деформации SJ-2000, SJ-2100, SJ-2200 (далее - датчики) предназначены для измерений относительных деформаций растяжения и сжатия в железобетонных конструкциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66024-16 |
| Действует | по 16.12.2021 |
| Наименование | Датчики деформации |
| Модель | SJ-2000, SJ-2100, SJ-2200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 87854f85-bb80-9062-525c-3b91cda3bf22 |
Производитель / Заявитель
Фирма "Sungjin Geotec Co., Ltd.", КОРЕЯ, РЕСПУБЛИКА
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
2291
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2290 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
66024-16: Описание типа
2016-66024-16.pdf
|
Скачать | 84.5 КБ | |
|
66024-16: Методика поверки
2016-mp66024-16.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Датчики деформации SJ-2000, SJ-2100, SJ-2200 (далее - датчики) предназначены для измерений относительных деформаций растяжения и сжатия в железобетонных конструкциях.
Описание
Принцип действия датчиков основан на измерении резонансной частоты колебаний струны, натянутой в их теле.
Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.
Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электромагнитом, расположенным в измерительном блоке. Частота колебаний струны пропорциональна величине измеряемой деформации с учетом определенной постоянной.
Также внутри тел датчиков находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.
Датчики выполнены в различных модификациях, позволяющих производить установку прибора различными способами: приваривать к арматуре или механически фиксировать на бетон (датчики SJ-2000), закладывать в бетон (датчики SJ-2200), приваривать точечной сваркой (датчики SJ-2100).
Датчики имеют стабильные характеристики и используются с первичной поверкой в течение всего времени эксплуатации.
Внешний вид датчиков представлен на рисунках 1, 2 и 3.

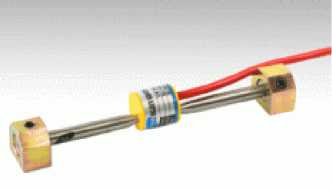

Рисунок 1 - Внешний вид датчиков SJ-2000

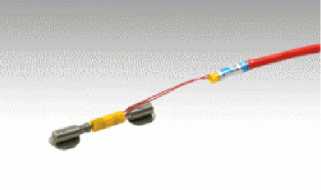

Рисунок 2 - Внешний вид датчиков SJ-2100

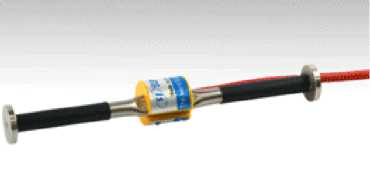

Рисунок 3 - Внешний вид датчиков SJ-2200
Предотвращение несанкционированного доступа к узлам датчиков достигается
герметичной заливкой измерительного блока эпоксидной смолой.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
SJ-2000 |
SJ-2100 |
SJ-2200 |
|
Диапазоны измерений относительной деформации на 1 м, мкм |
±1800 |
±1250 |
±1800 |
|
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений относительной деформации, % |
±0,1 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
SJ-2000 |
SJ-2100 |
SJ-2200 |
|
Диапазон выходного сигнала, Гц |
от 550 до 1400 |
от 1600 до 3100 |
от 550 до 1400 |
|
Диапазон рабочих температур, °С |
от -30 до +80 | ||
|
Габаритные размеры (длинахдиаметр), мм, не более |
165x25 |
60x7 |
153x19 |
|
Масса, кг, не более |
0,20 |
0,10 |
0,18 |
|
Средний срок службы, лет |
20 | ||
Знак утверждения типа
наносится на корпус датчиков наклейкой и на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик деформации SJ-2000, SJ-2100, SJ-2200 |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП АПМ 43-16 |
1 экз. (на партию) |
Поверка
осуществляется по документу МП АПМ 43-16 «Датчики деформации SJ-2000, SJ-2100, SJ-2200.
Методика поверки», утверждённому ООО «Автопрогресс-М» «15» сентября 2016 г.
Основные средства поверки:
- головка измерительная ABSOLUT DIGIMATIC ID-С серии 543, ПГ ±0,003 мм
(рег. № 22871-02);
- регистратор данных портативный VWANALYZER.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Нормативные документы
Техническая документация «Sungjin Geotec Co., Ltd.», Республика Корея
