Станки балансировочные виброизмерительные серии ВМВ
| Номер в ГРСИ РФ: | 66067-16 |
|---|---|
| Категория: | Станки балансировочные |
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Станки балансировочные виброизмерительные серии ВМВ (далее - станки), предназначены для измерений амплитуды виброперемещения опорных стоек станка с целью определения динамического дисбаланса ротора и значений корректирующих масс.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66067-16 |
| Действует | по 16.12.2026 |
| Наименование | Станки балансировочные виброизмерительные |
| Модель | серии ВМВ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e4c1b665-1da4-93e0-cfa1-a1309f683311 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 106 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
66067-16: Описание типа
2024-66067-16.pdf
|
Скачать | 259.4 КБ | |
|
66067-16: Методика поверки
2016-mp66067-16.pdf
|
Скачать | 938.3 КБ |
Описание типа
Назначение
Станки балансировочные виброизмерительные серии ВМВ (далее - станки), предназначены для измерений амплитуды виброперемещения опорных стоек станка с целью определения динамического дисбаланса ротора и значений корректирующих масс.
Описание
Принцип работы станка основан на измерении вибрации на опорных стойках станка, возникающей при вращении разбалансированного ротора, преобразовании значений измеряемой величин в электрический сигнал, его обработке и последующем вычислении динамического дисбаланса и значений корректирующих масс, устанавливаемых на контрольном роторе.
Станок включает опорные стойки с подвижными роликовыми блоками, предназначенными для установки контролируемого ротора, измерительную систему и контрольный ротор с набором контрольных грузов.
Измерительная система представляет собой приборную стойку с установленными в ней блоками измерения, обработки сигналов и отображения информации в комплекте с акселерометрами и преобразователями числа оборотов.
Акселерометры располагаются на опорных стойках станка и предназначены для измерений их вибрации.
Станки выпускаются нескольких модификаций: ВМВ 010, ВМВ 050, ВМВ 300, ВМВ 1000, ВМВ 3000, ВМВ 5000, ВМВ 8000, ВМВ 20000. Модификации различаются грузоподъемностью станка и размерами балансируемого ротора.
Общий вид станка балансировочного ВМВ 3000 приведен на рисунке 1. Внешний вид приборной стойки представлен на рисунке 2.

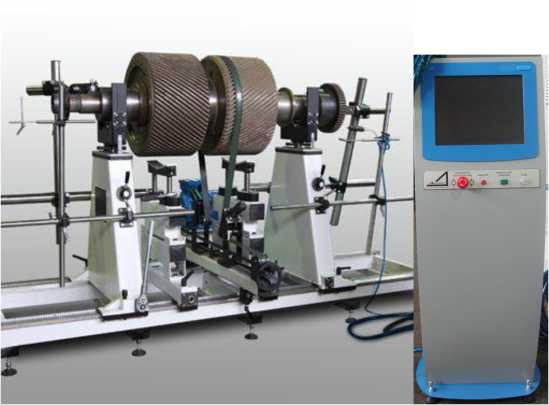

Рисунок 1 - Общий вид станка балансировочного виброизмерительного ВМВ 3000
Место нанесения знака утверждения типа и знака поверки

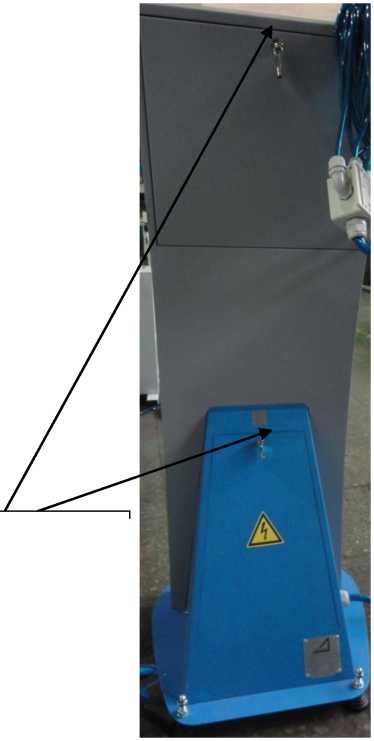

Вид сзади
Место опломбирования

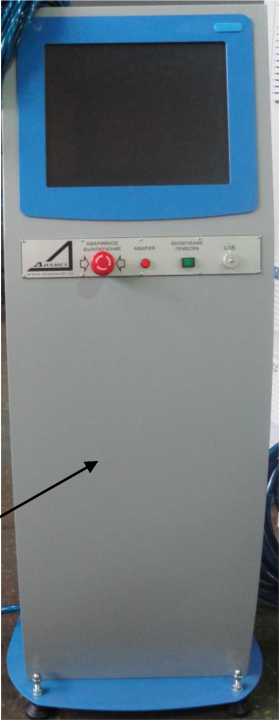

Вид спереди
Рисунок 2 - Внешний вид приборной стойки
Программное обеспечение
Программное обеспечение (ПО) служит для обработки и визуализации информации, поступающей по измерительным каналам.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sapphire3.exe update_bos3_ver_1.27.svl |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.27 |
|
Цифровой идентификатор ПО |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять содержимое исполняемого модуля программы, обеспечивающего управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значения |
|
Диапазон измерений амплитудного значения виброперемещения, мкм |
от 0,1 до 100 |
|
Диапазон рабочих частот, Гц |
от 5 до 40 |
|
Пределы допускаемой относительной погрешности измерений амплитудного значения виброперемещения на базовой частоте 40 Гц, % |
±12 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц, %, не более |
±15 |
|
Нормальная область значений температуры, °С |
25±10 |
|
Габаритные размеры, мм, не более: - опорная стойка (в зависимости от варианта исполнения): - длина - ширина - высота - приборная стойка (длина х ширина х высота) - контрольный ротор (диаметр х длина) (в зависимости от исполнения) - контрольные грузы (диаметр х высота) |
от 160 до 1850 от 32 до 590 от 170 до 1530 600 х 500 х 1450 от 82x205 до 380x950 от 6x0,8 до 36x14 |
|
Масса, кг, не более: - опорная стойка (в зависимости от варианта исполнения) - приборная стойка - контрольный ротор (в зависимости от исполнения) - контрольные грузы, г |
от 3,2 до 1350 50 от 5 до 500 от 0,02 до 105,6 |
Знак утверждения типа
наносится на корпус приборной стойки методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 3
|
Наименование |
Кол-во |
|
Станок балансировочный виброизмерительный серии ВМВ в составе: опорные стойки с подвижными роликовыми блоками, измерительная система, контрольный ротор, контрольные грузы |
1 шт. |
|
Дополнительные принадлежности |
1 компл. |
|
Руководство по эксплуатации ВМВ ХХХХХ.000.000 РЭ |
1 экз. |
|
Методика поверки ВМВ ХХХХХ.000.000 МП |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 3818-074-54981193-15 «Станки балансировочные виброизмерительные серии ВМВ. Технические условия».
