Преобразователи термоэлектрические платинородий-платиновые эталонные 5650 с термопарой типа S

Назначение

Преобразователи термоэлектрические платинородий-платиновые эталонные 5650 с термопарой типа S (далее термопреобразователи 5650) являются рабочим эталоном 1-ого разряда в соответствии с ГОСТ 8.558-2009 и предназначены для передачи размера единицы температуры в диапазоне от 300 до 1100 °С на воздухе или в нейтральной среде в лабораторных условиях.

Описание

Принцип работы термопреобразователя 5650 основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его рабочим (горячим) спаем и свободными (холодными) концами. Рабочий спай-место соединения термоэлектродов гальваническим способом, подлежащее воздействию температуры, которую необходимо измерить. Свободные концы-концы термопреобразователя, температура которых при измерении поддерживается постоянной.

Термопреобразователь 5650 состоит из платинородий-платиновой термопары (тип S), помещенной в защитную двухканальную трубочку, выполненную из окиси алюминия (Al2O3), защитной арматуры, также выполненной из окиси алюминия и головы. Положительный термоэлектрод выполнен из платинородиевого сплава содержащего 10% родия (ПР-10), а отрицательный-из чистой платины (ПлТ).

В зависимости от выполнения свободных концов, термопреобразователи 5650 имеют разные исполнения. Термопреобразователи 5650, у которых свободные концы оформленные в виде кабеля, внутри которого каждый термоэлектрод изолирован друг от друга и заканчиваются оголенными проводами, имеют обозначение исполнений 5650-20 и 5650-25. Термопреобразователи 5650, у которых холодные концы укомплектованы медными удлинительными проводами, а место соединения оформлено в виде герметичной стальной оболочки, имеют обозначение исполнений 5650-20С и 5650-25С. Исполнения 5650-20 и 5650-20С отличаются от исполнений 5650-25 и 5650-25С длиной рабочей части.

На выходе из кабеля положительный термоэлектрод обозначен черным цветом, отрицательный-красным.

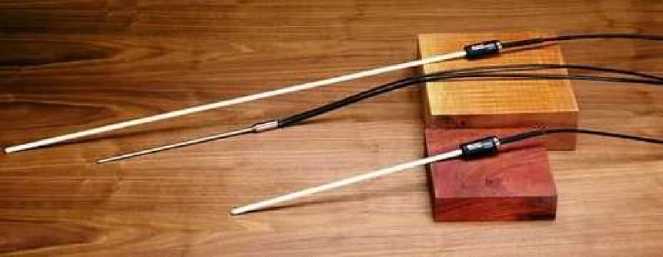

Общий вид термопреобразователя 5650 представлен на рисунке 1.

Пломбирование термопреобразователей 5650 не предусмотрено.

Рисунок 1 - Общий вид преобразователя термоэлектрического платинородий-платинового эталонного 5650 с термопарой типа S, модификация 5650-20 и модификация 5650-25С

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом.

Комплектность

Таблица 3 - Комплектность средств измерений

Поверка

осуществляется по ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».

Основные средства поверки:

Государственный вторичный эталон единицы температуры ГВЭТ 34-29-2009 в диапазоне от минус 189,3442 °С до плюс 1768,2 °С по ГОСТ 8.558-2009, регистрационный номер в Федеральном информационном фонде № 2.1.ZZB.0029.2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей термоэлектрических платинородий-платиновых эталонных 5650 с термопарой типа S с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ Р 52314-2005 «Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования»;

ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».
