Термометры электронные ТГО-2МП
| Номер в ГРСИ РФ: | 66105-21 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Электронно-информационное приборостроение" (ЭЛИПС), пос.Краснообск |
Термометры электронные ТГО-2МП предназначены для измерения температуры и относительной влажности воздушно-газовой среды на поверхности и в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66105-21 | ||||||
| Наименование | Термометры электронные | ||||||
| Модель | ТГО-2МП | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8aeb9c47-1f3d-87df-018f-1d129a4bf192 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "ЭЛИПС", РОССИЯ, Новосибирская область, Новосибирский район, поселок городского типа Краснообск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 771 (99%) |
| Неуспешных поверок (СИ непригодно) | 10 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
66105-21: Описание типа
2021-66105-21.pdf
|
Скачать | 324.3 КБ | |
|
66105-21: Методика поверки
2021-mp66105-21.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Термометры электронные ТГО-2МП предназначены для измерения температуры и относительной влажности воздушно-газовой среды на поверхности и в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли.
Описание
Принцип действия термометра электронного ТГО-2МП при измерении температуры основан на измерении сопротивления чувствительного элемента датчика, пропорционального измеряемой температуре, преобразовании этого сопротивления в цифровой код и в значение температуры, в соответствии с индивидуальной статической характеристикой, заносимой в память контроллера термометра при его градуировке в процессе изготовления.
Принцип действия термометра электронного ТГО-2МП при измерении относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя, от количества сорбированной влаги (ёмкостный принцип измерения).
Термометр электронный ТГО-2МП состоит из электронного блока со сменной батареей питания с размещенным на нем датчиком влажности и разъемом для подключения датчика температуры непосредственно или через телескопический удлинитель. Телескопический удлинитель служит для обеспечения возможности измерений температуры среды, превышающей рабочую температуру электронного блока термометра.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на поле, указанной на рисунке 1. Конструкцией электронного блока предусмотрена возможность нанесения клейма, ограничивающего доступ к внутреннему монтажу без его нарушения.
Общий вид термометра электронного ТГО-2МП, обозначение мест нанесения заводского номера, знака утверждения типа, знака поверки и место пломбирования представлен на рисунке 1.
Программное обеспечение
Термометр электронный ТГО-2МП функционирует под управлением встроенного программного обеспечения (ПО), размещенного в недоступной для считывания и модификации памяти программ управляющего микроконтроллера.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Shaxta.hex |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
0xDF2A |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Идентификация ПО осуществляется однократно в процессе выпуска термометров электронных ТГО-2МП из производства путем контроля хэш-функции CRC16 для двоичного файла программы перед ее записью в память программ микроконтроллера с последующей установкой бита блокировки памяти программ от считывания и модификации.

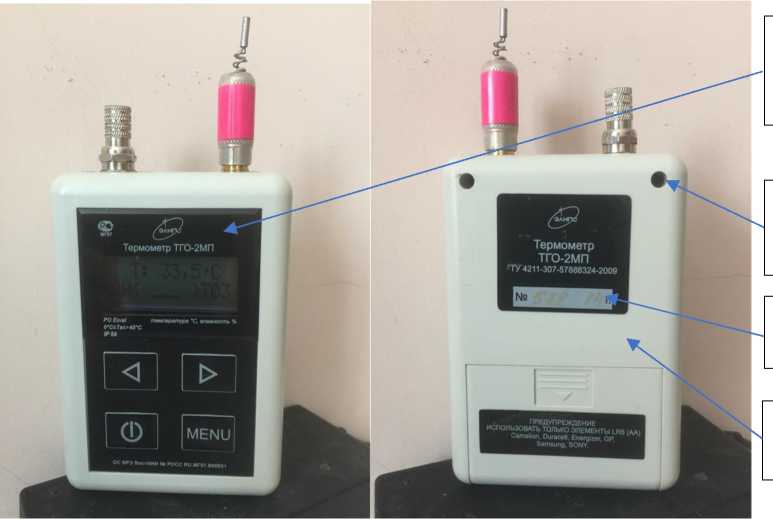

Место нанесения знака утверждения типа
Место пломбирования
Место нанесения заводского номера
Место нанесения знака поверки
Рисунок 1. Общий вид термометра электронного ТГО-2МП, обозначение мест нанесения знака утверждения типа, знака поверки и место пломбирования
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измеряемых температур: - с датчиком температуры, подключенным непосредственно к разъему на электронном блоке, °С - с датчиком температуры, подключенным через удлинитель телескопический, °С |
от 0 до 45 от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,5 |
|
Номинальная цена единицы младшего разряда температурной шкалы, °С |
0,1 |
|
Диапазон измерения относительной влажности среды воздушно-газовой среды, % |
от 10,0 до 98,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне: - от 10 до 90 % - от 90 до 98 % |
±3,0 ±4,5 |
|
Номинальная цена единицы младшего разряда при измерении влажности, % |
0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ток потребления при номинальном напряжении источника питания, мА, не более: - без подсветки индикатора - с подсветкой индикатора |
10 50 |
|
Время установления рабочего режима после включения, с, не более |
20 |
|
время хранения записанных в память результатов измерения, ч, не менее |
24 |
|
Время измерения параметров среды с момента помещения датчиков в точку измерения, мин, не более: - температуры воздушно-газовой среды - относительной влажности воздушно-газовой среды |
2 3 |
|
Время работы от неиспользованных алкалиновых батарей типа LR6, ч, не менее: |
150 |
|
Масса термометра, кг, не более: - без чехла - с чехлом |
0,2 0,3 |
|
Масса телескопического удлинителя, кг, не более: |
0,15 |
|
Габаритные размеры датчика температуры, мм: - диаметр - длина |
2,5±0,5 10±5 |
|
Длина телескопического удлинителя вместе с ручкой в собранном состоянии, мм, не более: |
270 |
|
Длина телескопического удлинителя вместе с ручкой в развернутом состоянии, мм, не менее: |
750 |
|
Длина кабеля от разъёма до ручки телескопического удлинителя, мм, не менее: |
2300 |
|
Габаритные размеры электронного блока термометра, мм, не более: |
140х75х27 |
|
Степень защиты термометра от проникновения внешних предметов и воды по ГОСТ 14254-96 |
IP 54 |
|
Номинальное напряжение питания от двух встроенных батарей типа LR(AA), В |
3 |
|
Рабочие условия применения: - температура окружающего воздуха,°С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 0 до 45 до 98 от 84 до120 |
|
Маркировка взрывозащиты |
PO Ex ia I |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Средний срок службы, лет, не менее |
5 |
|
Среднее время восстановления, ч, не более |
8 |
Знак утверждения типа
наносится на лицевую панель электронного блока термометра электронного ТГО-2МП методом ультрафиолетовой печати и на титульный лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 6
Комплектность
Таблица 4 - комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр электронный ТГО-2МП |
307.00.000 |
1 |
|
Датчик температуры |
307.00.060 |
1 |
|
Удлинитель телескопический |
307.00.050 |
1 |
|
Чехол из натуральной кожи |
307.01.040 |
1 |
|
Элементы питания |
LR6 (АА) |
2 |
|
Термометр электронный ТГО-2МП. Руководство по эксплуатации. |
307.00.000 РЭ |
1 |
|
Сертификат соответствия требованиям ТР ТС 012/2011 (копия]) |
1 |
Сведения о методах измерений
приведены в документе «Термометры электронные ТГО-2МП. Руководство по эксплуатации» раздел 1 «Описание и работа», раздел 2 «Использование по назначению»
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
